一种家具加工用自动出料切板机的制作方法

本实用新型涉及一种家具加工设备，具体是一种家具加工用自动出料切板机。

背景技术：

我国实木家具行业运行目前发展形势良好，智研数据研究中心显示，随着我国实木家具行业运行求市场的不断扩大，我国实木家具行业运行将会迎来一个新的发展机遇，现代中式风格家具将成为消费新热点，现代中式家具兼顾了传统的内涵与现代的形式，造型时尚典雅，符合大多数中国入的审美情趣，并且拥有高品质的材质搭配以及丰富的色彩组合，能够满足消费者高雅而有品位的追求，对此，众多家具商对现代中式家具市场的前景相当看好，目前在对板材加工过程中，通常采用电锯进行手动切割，或者采用普通的切板机进行切割。若使用电锯进行手动切割，切割出的尺寸不能得到保证。

技术实现要素：

本实用新型的目的在于提供一种家具加工用自动出料切板机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种家具加工用自动出料切板机，包括工作台、切刀装置和下料装置，所述工作台上固定安装有切刀装置，工作台的另一侧安装有可沿工作台移动定位的挡料板，工作台侧壁平行设置有刻度尺，刻度尺的起始线与切刀装置对齐，刻度尺的刻度线与挡料板的位置对应，工作台上铺设有齿条，挡料板上固定安装有与齿条啮合的移动齿轮；切刀装置包括刀架和切割刀具，切割刀具为圆盘刀具，圆盘刀具通过两端的伸缩轴与刀架固定连接；所述切刀装置右侧设有下料装置，下料装置包括电机，电机驱动连接转轮，转轮圆周上活动连接有推料杆；工作台上设有滑槽，推料杆滑动设置在滑槽内部，滑槽两侧设有弹簧槽，弹簧槽倾斜设置，且弹簧槽上端连接有弹簧的上端，弹簧的下端连接推料杆的中部，推料杆底部设有推料板。

进一步的，所述工作台为铁铸件。

进一步的，所述刀架底部设有凹槽。

与现有技术相比，使用时，伸缩轴伸长，带动刀架下降完成切割，不使用时，伸缩轴缩短，带动刀架上升安置在刀架底部的凹槽内，操作方便，伸缩刀盘既保护了刀具，延长刀具的使用寿命，同时也提高了设备的安全系数，避免误伤使用者的情况；本实用新型在工作台上设置滑槽，推料杆和滑槽配合，防止推料板脱离原有轨道伤人，保护了作业员的生命安全，同时，切刀装置完成对木板的切割之后，下料装置将切割后的木板推开。

附图说明

图1为家具加工用自动出料切板机的结构示意图。

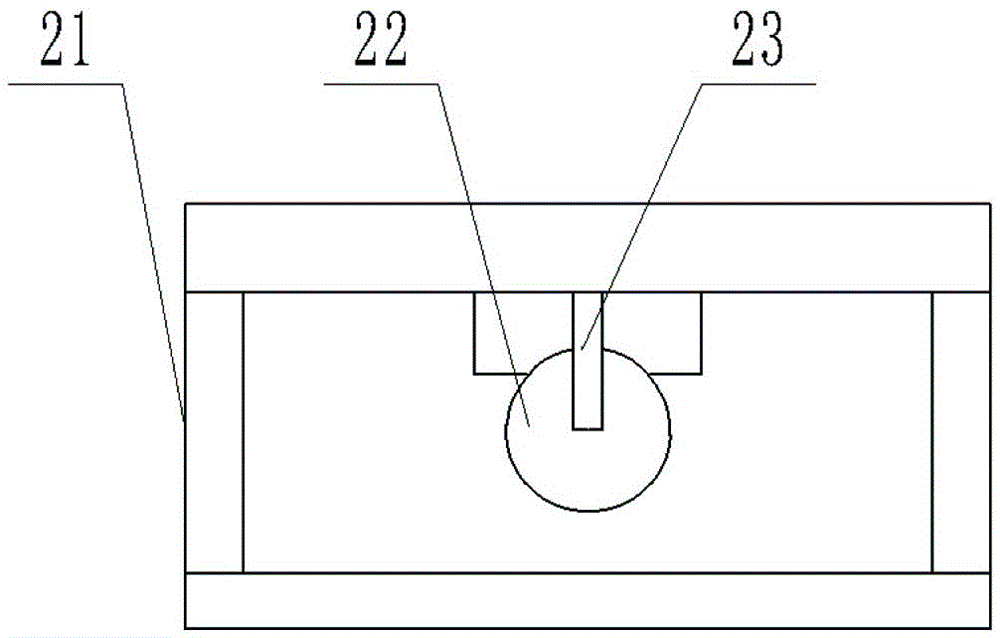

图2为家具加工用自动出料切板机中切刀装置的结构示意图。

图3为家具加工用自动出料切板机中下料装置的结构示意图。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种家具加工用自动出料切板机，包括工作台1、切刀装置2和下料装置4，所述工作台1上固定安装有切刀装置2，工作台1的另一侧安装有可沿工作台1移动定位的挡料板3，工作台1侧壁平行设置有刻度尺11，刻度尺11的起始线与切刀装置2对齐，刻度尺11的刻度线与挡料板3的位置对应，工作台1上铺设有齿条12，挡料板3上固定安装有可与齿条12啮合的移动齿轮31，板材一端顶靠在挡料板3上，另一端由切刀装置2剪切，下料尺寸由刻度尺控制计量；切刀装置2包括刀架21和切割刀具22，切割刀具22为圆盘刀具，圆盘刀具通过两端的伸缩轴23与刀架21固定连接，刀架21底部设有凹槽；使用时，伸缩轴23伸长，带动刀架21下降完成切割，不使用时，伸缩轴23缩短，带动刀架21上升安置在刀架21底部的凹槽内，操作方便，伸缩刀盘既保护了刀具，延长刀具的使用寿命，同时也提高了设备的安全系数，避免误伤使用者的情况；所述切刀装置2右侧设有下料装置4，下料装置4包括电机41，电机41驱动连接转轮42，转轮42圆周上活动连接有推料杆5；工作台1上设有滑槽6，推料杆5滑动设置在滑槽6内部，滑槽6两侧设有弹簧槽61，弹簧槽61倾斜设置，且弹簧槽61上端连接有弹簧62的上端，弹簧62的下端连接推料杆5的中部，推料杆5底部设有推料板51；本实用新型在工作台1上设置滑槽6，推料杆5和滑槽6配合，防止推料板51脱离原有轨道伤人，保护了作业员的生命安全。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
