一种接木机的定位结构的制作方法

文档序号:11964581阅读:323来源:国知局
一种接木机的定位结构的制作方法与工艺

本实用新型涉及接木机技术领域,尤其是一种接木机的定位结构。



背景技术:

目前,在木工行业中所产生的短木料一般都难以作为木材使用,为了节约资源,使这些短木料得到充分利用,通过接木机将很多根短木料连接成一根长木料。现有的接木机,主要是通过将多根需拼接的短木条经端部梳齿、涂胶、初步对接后,通过皮带输送装置输送至接木平台,待木条输送到定位装置后,用锯木装置切断,但目前采用的定位装置大都是采用感应器直接感应木料的送出,然后驱动伸缩挡板挡住木料,然后锯木装置进行切断,另一缺点是;定位装置不可随意调节位移,加工范围狭窄,因而造成生产效率低,缺乏市场竞争力。



技术实现要素:

本实用新型的目的在于解决上述现有技术的不足,而本实用新型创造提供一种结构简单合理,调节灵巧,操作简单,一种自动化的接木机定位结构。

本实用新型解决其技术问题所采用的技术方案是:

一种接木机的定位结构,包括工作台,其特征在于,所述工作台的出料端设有底座,底座上活动连接有弹性组件,弹性组件往送料方向一侧的底座上固定有驱动装置,驱动装置上驱动联接有伸缩挡板,弹性组件上方固定有与弹性组件错位设置的感应器。

当接木机开始运作时,木材还没有到位,感应器没有感应到信号,此时伸缩挡板处于伸出状态,以阻挡木材出料之用,当木材从出料端到弹性组件时,木材输出的一端抵押弹性组件,弹性组件弹性回缩与感应器重位,此时感应器得到信号,接木机开始对木材进行挤压成型,此步骤完成后,伸缩挡板缩回,成型木材从出料端送出,弹性装置弹性复位,感应器没有进行,伸缩挡板又再伸出,进行对下一条木材成型的准备,以此达到循环工作。结构简单合理,生产效率大大提高,实现自动化,提高市场竞争力。

所述工作台上设有多个第一调节孔,对应底座上设有多个与第一调节孔配合的第二调节孔,第一调节孔与第二调节孔通过紧固件联接。

采用该结构的定位结构,操作者首先可将紧固件卸下,然后可根据木材的需要加工的长度,将底座相对在工作台上移动,然后再通过紧固件将第一调节孔与第二调节孔安装联接,结构简单灵巧,能适应不同的加工范围,大大提高生产效率,

所述底座开设有适于弹性组件安装的安装腔,弹性组件包括弹簧和滚轮,弹簧一端与安装腔的内壁连接,弹簧另一端与滚轮连接,使滚轮弹性安装在安装腔内。

使滚轮只能在安装腔内弹性运动,限定滚轮的运动轨迹,避免出现位移现象,使木材从出料端输出时能够更好地与滚轮相抵接触,降低生产次品的几率,提高生产品质,大大提高市场竞争力。

所述安装腔一侧的底座上向高度延伸有支杆,支杆上转动连接有摆杆,滚轮转动连接在摆杆另一端。

起到限定滚轮的运动轨迹,使滚轮的运动范围不超出安装腔的范围,提高机器的精密性。

所述驱动装置为气缸。

所述感应器为感应接近开关。

本实用新型的有益效果是:

当木材加工完成,木材从出料端输出,木材输出的一端抵押弹性组件,使弹性组件与感应器重位,感应器即可感应弹性元件,此时驱动装置感应到弹性组件与感应器重位,驱动装置即刻驱使伸缩挡板往工作台方向延伸,且挡住木材,达到定位功能,结构简单合理,生产效率大大提高,实现自动化,提高市场竞争力。

附图说明

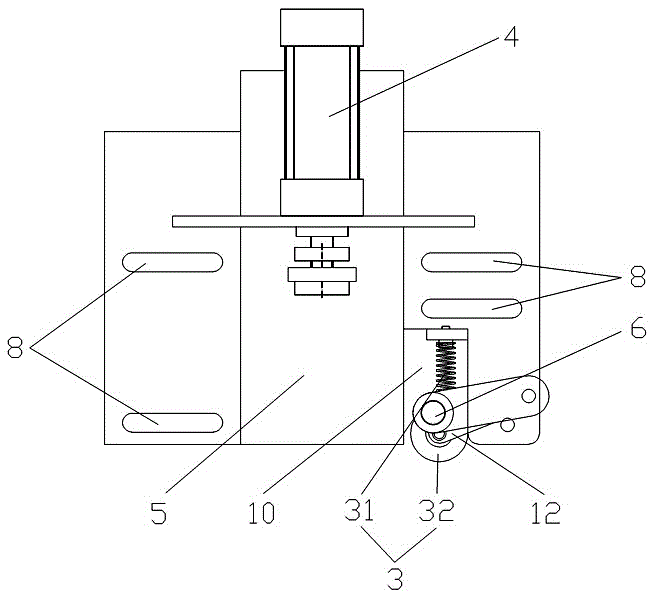

图1是本实用新型的俯视结构示意图。

图2是本实用新型的正视结构示意图。

图3是本实用新型的俯视结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明。

如图1至3所示,一种接木机的定位结构,包括工作台1,其特征在于,所述工作台1的出料端设有底座2,底座2上活动连接有弹性组件3,弹性组件3往送料方向一侧的底座2上固定有驱动装置4,驱动装置4上驱动联接有伸缩挡板5,弹性组件3上方固定有与弹性组件3错位设置的感应器6。

当接木机开始运作时,木材13还没有到位,感应器6没有感应到信号,此时伸缩挡板5处于伸出状态,以阻挡木材13出料之用,当木材13从出料端到弹性组件3时,木材13输出的一端抵押弹性组件3,弹性组件3弹性回缩与感应器6重位,此时感应器6得到信号,接木机开始对木材13进行挤压成型,此步骤完成后,伸缩挡板5缩回,成型木材13从出料端送出,弹性组件3弹性复位,感应器6没有进行,伸缩挡板5又再伸出,进行对下一条木材13成型的准备,以此达到循环工作。结构简单合理,生产效率大大提高,实现自动化,提高市场竞争力。

所述工作台1上设有多个第一调节孔7,对应底座2上设有多个与第一调节孔7配合的第二调节孔8,第一调节孔7与第二调节孔8通过紧固件9联接。

采用该结构的定位结构,操作者首先可将紧固件9卸下,然后可根据木材13的需要加工的长度,将底座2相对在工作台1上移动,然后再通过紧固件9将第一调节孔7与第二调节孔8安装联接,结构简单灵巧,能适应不同的加工范围,大大提高生产效率,

所述底座2开设有适于弹性组件3安装的安装腔10,弹性组件3包括弹簧31和滚轮32,弹簧31一端与安装腔10的内壁连接,弹簧31另一端与滚轮32连接,使滚轮32弹性安装在安装腔10内。

使滚轮32只能在安装腔10内弹性运动,限定滚轮32的运动轨迹,避免出现位移现象,使木材13从出料端输出时能够更好地与滚轮32相抵接触,降低生产次品的几率,提高生产品质,大大提高市场竞争力。

所述安装腔10一侧的底座2上向高度延伸有支杆11,支杆11上转动连接有摆杆12,滚轮32转动连接在摆杆12另一端。

起到限定滚轮32的运动轨迹,使滚轮32的运动范围不超出安装腔10的范围,提高机器的精密性。

所述驱动装置4为气缸。

所述感应器6为感应接近开关。

以上所述的具体实施例,仅为本实用新型较佳的实施例而已,举凡依本实用新型申请专利范围所做的等同设计,均应为本实用新型的技术所涵盖。
