一种多功能精密小台锯的制作方法

本实用新型涉及台锯，更具体的说是一种多功能精密小台锯。

背景技术：

台锯可以用于切割瓷砖、陶砖、木头等材料，由于物体形状不一，切割后需要保留的形状不一，需要一种可以调节角度，调节边角尺寸的测量固定工具，可以随时调整切割角度和宽度。同时，普通的台锯往往功能单一，不能实现除切割以外的功能。

技术实现要素：

本实用新型主要解决的技术问题是提供一种多功能精密小台锯，可以在切割前和切割过程中随时调节切割角度与宽度，保证切割的合理性与准确性，同时，还可以在台锯一端安装磨片或者佛珠修圆器，使得台锯功能丰富，适用范围广。

为解决上述技术问题，本实用新型涉及台锯，更具体的说是一种多功能精密小台锯，包括桌腿、桌面、角度推尺、挡板、蝶形螺钉Ⅰ、量角器、蝶形螺钉Ⅱ、靠尺、直尺、佛珠修圆器、磨盘、固定轴、螺母、垫块、带轮Ⅰ、电机轴、皮带、锯片、螺钉、垫片Ⅰ、带轮、固定座、电机、电机座、紧定螺钉、底板、底支座和垫片Ⅱ，可以在切割前和切割过程中随时调节切割角度与宽度，保证切割的合理性与准确性，同时，还可以在台锯一端安装磨片或者佛珠修圆器，使得台锯功能丰富，适用范围广。

桌腿与桌面相连接，且桌腿位于桌面的下端；角度推尺与桌面相连接，角度推尺位于桌面的上端，角度推尺与量角器相连接，挡板与蝶形螺钉Ⅰ相连接，挡板与垫块相连接，且挡板位于垫块的上端；蝶形螺钉Ⅱ与靠尺相连接，靠尺与桌面相连接，且靠尺位于桌面的上端，直尺与桌面相连接，且直尺位于桌面的上端；修圆器与固定轴相连接，磨盘与固定轴相连接，且修圆器与磨盘的其中之一与固定轴相连接；螺母与蝶形螺钉Ⅱ相连接，垫块位于靠尺的上端，带轮Ⅰ与电机轴相连接，带轮Ⅰ与皮带相连接，锯片与固定轴通过紧定螺钉相连接；垫片Ⅰ与桌面相连接，带轮与皮带相连接，带轮与固定轴相连接，电机与电机座相连接，电机座与垫片Ⅱ相连接，且电机座位于垫片Ⅱ的下端，垫片Ⅱ与底板相连接，底板与桌腿相连接，底板与底支座相连接，且底板位于底支座的上端。

作为本技术方案的进一步优化，本实用新型一种多功能精密小台锯所述的角度推尺可绕量角器的圆心转动。

作为本技术方案的进一步优化，本实用新型一种多功能精密小台锯所述的靠尺可在桌面上沿直尺的长度方向移动。

作为本技术方案的进一步优化，本实用新型一种多功能精密小台锯所述的固定轴、锯片和带轮共中心线。

作为本技术方案的进一步优化，本实用新型一种多功能精密小台锯所述的垫片Ⅰ可以增加或者减少。

本实用新型一种多功能精密小台锯的有益效果为：

本实用新型一种多功能精密小台锯，可以在切割前和切割过程中随时调节切割角度与宽度，保证切割的合理性与准确性，同时，还可以在台锯一端安装磨片或者佛珠修圆器，使得台锯功能丰富，适用范围广。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型一种多功能精密小台锯的结构示意图。

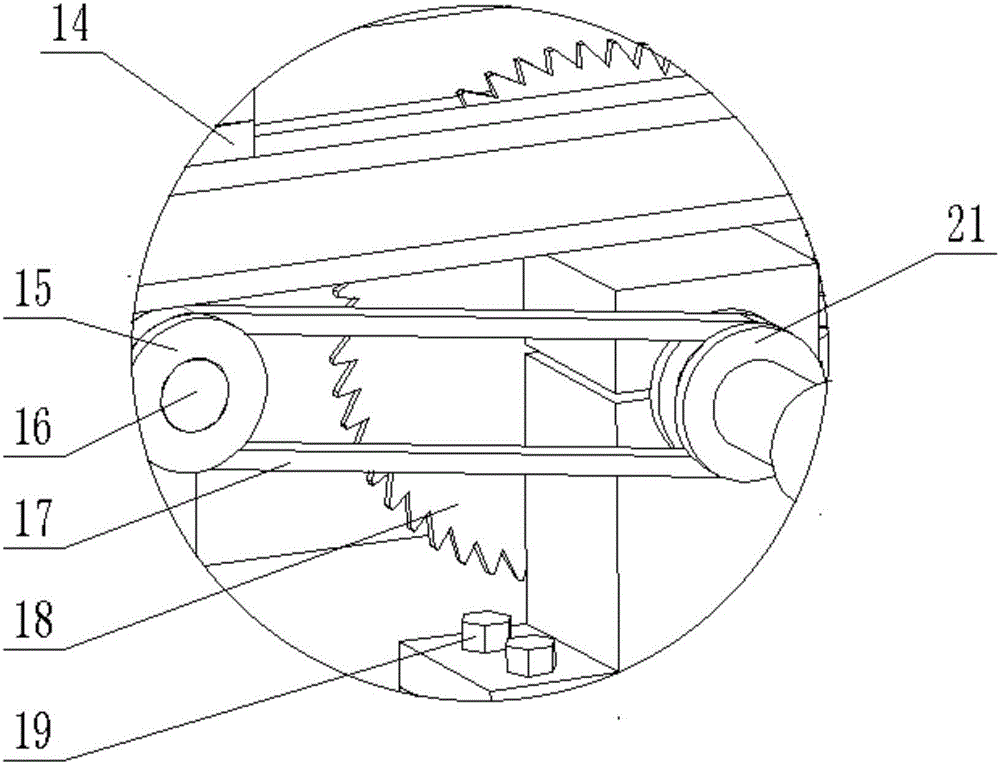

图2为本实用新型一种多功能精密小台锯的图1中的A局部结构示意图。

图3为本实用新型一种多功能精密小台锯的轴侧结构示意图。

图中：桌腿1；桌面2；角度推尺3；挡板4；蝶形螺钉Ⅰ5；量角器6；蝶形螺钉Ⅱ7；靠尺8；直尺9；佛珠修圆器10；磨盘11；固定轴12；螺母13；垫块14；带轮Ⅰ15；电机轴16；皮带17；锯片18；螺钉19；垫片Ⅰ20；带轮21；固定座22；电机23；电机座24；紧定螺钉25；底板26；底支座27；垫片Ⅱ28。

具体实施方式

具体实施方式一：

下面结合图1、图2和图3说明本实施方式，本实用新型涉及台锯，更具体的说是一种多功能精密小台锯，包括桌腿1、桌面2、角度推尺3、挡板4、蝶形螺钉Ⅰ5、量角器6、蝶形螺钉Ⅱ7、靠尺8、直尺9、佛珠修圆器10、磨盘11、固定轴12、螺母13、垫块14、带轮Ⅰ15、电机轴16、皮带17、锯片18、螺钉19、垫片Ⅰ20、带轮21、固定座22、电机23、电机座24、紧定螺钉25、底板26、底支座27和垫片Ⅱ28，可以在切割前和切割过程中随时调节切割角度与宽度，保证切割的合理性与准确性，同时，还可以在台锯一端安装磨片或者佛珠修圆器，使得台锯功能丰富，适用范围广。

桌腿1与桌面2相连接，桌腿1与桌面2的连接方式为螺钉连接，垫片Ⅰ20位于桌腿1与桌面2之间，且桌腿1位于桌面2的下端；角度推尺3与桌面2相连接，角度推尺3可在桌面2上的量角器6的圆心旋转，角度推尺3位于桌面2的上端，角度推尺3与量角器6相连接，角度推尺3与量角器6的连接方式为螺钉连接，挡板4与蝶形螺钉Ⅰ5相连接，挡板4与垫块14相连接，且挡板4位于垫块14的上端；蝶形螺钉Ⅱ7与靠尺8相连接，靠尺8与桌面2通过蝶形螺钉Ⅱ7与螺母13相连接，且靠尺8位于桌面2的上端，直尺9与桌面2相连接，直尺9与桌面2的连接方式为镶嵌连接，且直尺9位于桌面2的上端；修圆器10与固定轴12相连接，磨盘11与固定轴12相连接，且修圆器10与磨盘11的其中之一与固定轴12相连接；螺母13与蝶形螺钉Ⅱ7相连接，垫块14位于靠尺8的上端，垫块14位于挡板4与靠尺8之间，通过蝶形螺钉Ⅰ5相连接，带轮Ⅰ15与电机轴16相连接，带轮Ⅰ15与电机轴16的连接方式为过盈配合，带轮Ⅰ15与皮带17相连接，带轮Ⅰ15与皮带17的连接方式为摩擦连接，锯片18与固定轴12通过紧定螺钉25相连接；垫片Ⅰ20与桌面2相连接，带轮21与皮带17相连接，带轮21与皮带17的连接方式为摩擦连接，带轮21与固定轴12相连接，带轮21与固定轴12的连接方式为涨紧连接，电机23与电机座24相连接，电机座24与垫片Ⅱ28相连接，电机座24与垫片Ⅱ28的连接方式为螺钉连接，垫片Ⅱ28与底板26相连接，且电机座24位于桌面2的下端，底板26与桌腿1相连接，底板26与桌腿1的连接方式为螺钉连接，底板26与底支座27相连接，底板26与底支座27的连接方式为螺钉连接，且底板26位于底支座27的上端。

具体实施方式二：

下面结合图1、图2和图3说明本实施方式，本实施方式对实施方式一作进一步说明，所述的角度推尺3可绕量角器6的圆心转动。

具体实施方式三：

下面结合图1、图2和图3说明本实施方式，本实施方式对实施方式一作进一步说明，所述的靠尺8可在桌面2上沿直尺9的长度方向移动。

具体实施方式四：

下面结合图1、图2和图3说明本实施方式，本实施方式对实施方式一作进一步说明，所述的固定轴12、锯片18和带轮21共中心线。

具体实施方式五：

下面结合图1、图2和图3说明本实施方式，本实施方式对实施方式一作进一步说明，所述的垫片Ⅰ20可以增加或者减少，以调节锯片18的高度。

在使用时，可以通过更换不同材质的锯片18，用来切割不同的材料，同时，可调节挡板4，使得废料飞屑不会到处乱飞，可调节角度推尺3和靠尺8来调节切割材料的切割形状，在固定柱12上可装佛珠修圆器10或者磨盘11，使台锯可以修磨材料，满足不同的需求。

当然，上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
