一种木材切割用固定装置的制作方法

本实用新型涉及木材加工技术领域，具体涉及一种木材切割用固定装置。

背景技术：

木材加工，以木材为原料，主要用机械或化学方法进行的加工，其产品仍保持木材的基本特性。在森林工业中，木材加工业和林产化学加工同为森林采伐运输的后续工业，是木材资源综合利用的重要部门，木材加工技术包括木材切削、木材干燥、木材胶合、木材表面装饰等基本加工技术，以及木材保护、木材改性等功能处理技术。切削有锯、刨、铣、钻、砂磨等方法。由于木材组织、纹理等的影响，切削的方法与其他材料有所不同，木材含水率对切削加工也有影响，如单板制法与木片生产需湿材切削，大部加工件则需干材切削等。干燥通常专指成材干燥。其他木质材料如单板、刨花、木纤维等的干燥，都分别是胶合板、刨花板、纤维板制造工艺的组成部分.

目前，木材切割用固定装置，固定完成以后不便于进行转动，从而不方便对木材的四周进行转的切削，使用不够方便，同时切割所产生的碎木不能够及时的收纳影响工作环境，同时造成资源浪费。

技术实现要素：

本实用新型的目的在于提供一种木材切割用固定装置，用以解决上述背景技术中提到的木材切割用固定装置，固定完成以后不便于进行转动，从而不方便对木材的四周进行转的切削，使用不够方便，同时切割所产生的碎木不能够及时的收纳影响工作环境，同时造成资源浪费等问题。

为实现上述目的，本实用新型提供如下技术方案：一种木材切割用固定装置，包括箱体和自锁万向轮，所述自锁万向轮安装在箱体的底部，所述箱体的内部上端四周均固定有倾斜板，所述倾斜板的底部焊接有外螺纹管，所述外螺纹管的下端通过内螺纹套螺纹接有回收袋，所述箱体的两侧顶面中间位置分别焊接有安装架和l型安装板，所述安装架的内部螺接有螺纹杆，所述螺纹杆的端部安装有轴承，所述轴承的外壁上固定镶嵌有第一夹紧板，所述安装架的顶面螺接有螺纹柱，所述螺纹柱的顶面开设有六角凹槽，所述l型安装板的顶面安装有电机，所述电机的输出轴的端部通过联轴器固定连接有转轴，所述转轴的端部固定有第二夹紧板，所述第一夹紧板和第二夹紧板的内侧均开设有锥形凹槽。

优选的，所述螺纹杆的端部安装有转动盘，所述转动盘的外壁上等角度安装有至少四组连接杆。

优选的，所述箱体的外壁上通过合页对称铰接有两组箱门，两组所述箱门的内侧表面均对称安装有把手。

优选的，所述锥形凹槽的外径为三十厘米。

优选的，所述箱体的底部至少安装有四组自锁万向轮，且四组自锁万向轮为两两对称设置。

优选的，所述安装架的内部开设有与螺纹杆相匹配的螺纹孔。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型便于对木材进行夹紧固定，同时便于进行转动，方便外部的工具对木材的四周进行切削，同时便于对碎木进行及时的回收保证工作环境的整洁，提高资源的利用率；

2、本实用新型通过加入螺纹杆、轴承、第一夹击板、电机和第二夹紧板的设置，可以通过转动转动盘，使螺纹杆进行来回的移动，从而在第一夹紧板和第二夹紧板的作用对木材进行夹紧固定，同时由于螺纹杆的端部设置有轴承，轴承镶嵌在第一夹紧板的内部，这时电机工作通过转轴带动第一夹紧板和第二夹紧板转动，从而方便夹紧的木材在外部工具的作用下对木材的表面四周进行切割，磨削，操作更加的灵活；

3、本实用新型通过加入倾斜板、外螺纹管、内螺纹管和回收袋的设置，在工作时由于箱体的上端内壁四周均焊接倾斜板，倾斜板的底部焊接有外螺纹管，外螺纹管的外壁上通过内螺纹套安装有回收袋，这时切割或磨削时所产生的碎木块就会直接通过倾斜板掉入回收袋中，及时的进行回收，保证工作环境的整洁，当回收袋装满以后可以打开箱门转动内螺纹套将回收袋取下即可，这样可以及时的对碎木材进行回收，提高木材的利用率。

附图说明

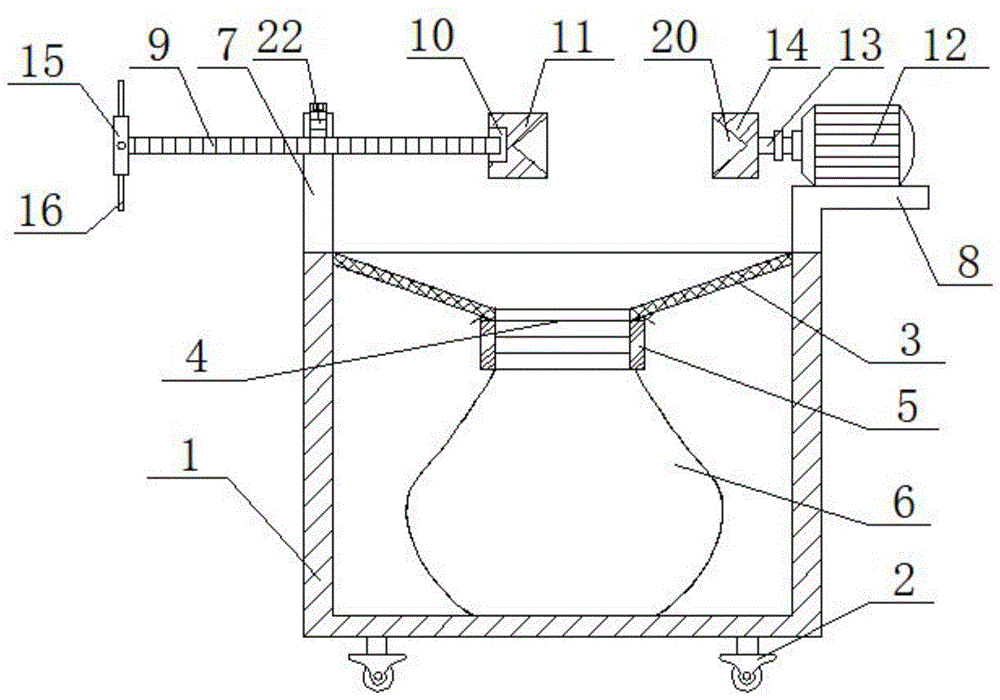

图1为本实用新型的侧视剖面结构示意图；

图2为本实用新型的侧视图；

图3为本实用新型的安装架和螺纹柱立体图分解图。

图中：1、箱体；2、自锁万向轮；3、倾斜板；4、外螺纹管；5、内螺纹套；6、回收袋；7、安装架；8、l型安装板；9、螺纹杆；10、轴承；11、第一夹紧板；12、电机；13、转轴；14、第二夹紧板；15、转动盘；16、连接杆；17、合页；18、箱门；19、把手；20、锥形凹槽；21、螺纹孔；22、螺纹柱；23、六角凹槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种技术方案，一种木材切割用固定装置，包括箱体1和自锁万向轮2，所述自锁万向轮2安装在箱体1的底部，所述箱体1的内部上端四周均固定有倾斜板3，所述倾斜板3的底部焊接有外螺纹管4，所述外螺纹管4的下端通过内螺纹套5螺纹接有回收袋6，所述箱体1的两侧顶面中间位置分别焊接有安装架7和l型安装板8，所述安装架7的内部螺接有螺纹杆9，所述螺纹杆9的端部安装有轴承10，所述轴承10的外壁上固定镶嵌有第一夹紧板11，所述安装架7的顶面螺接有螺纹柱22，所述螺纹柱22的顶面开设有六角凹槽23，便于通过六角把手转动螺纹柱22对螺纹杆9进行固定，所述l型安装板8的顶面安装有电机12，所述电机12的输出轴的端部通过联轴器固定连接有转轴13，所述转轴13的端部固定有第二夹紧板14，所述第一夹紧板11和第二夹紧板14的内侧均开设有锥形凹槽20。

具体的，所述螺纹杆9的端部安装有转动盘15，所述转动盘15的外壁上等角度安装有至少四组连接杆16，使转动转动盘5更加的省力，而且使转动更加的方便。

具体的，所述箱体1的外壁上通过合页对称铰接有两组箱门18，两组所述箱门18的内侧表面均对称安装有把手19，便于对箱体1内部的回收袋6进行更换。

具体的，所述锥形凹槽20的外径为三十厘米，这样可以更加稳定的对直径小于三十厘米的木材进行切削操作。

具体的，所述箱体1的底部至少安装有四组自锁万向轮2，且四组自锁万向轮2为两两对称设置，便于进行移动，同时在移动过程中更加的稳定。

具体的，所述安装架7的内部开设有与螺纹杆9相匹配的螺纹孔21，便于通过转动螺纹杆9对木材进行夹紧固定。

工作原理：使用时，可以通过连接杆16转动转动盘15，使螺纹杆9进行来回的移动，从而在第一夹紧板11和第二夹紧板14的作用对木材进行夹紧固定，然后通过六角扳手插接到六角凹槽23中转动螺纹柱22，对螺纹杆9进行挤压固定，同时由于螺纹杆9的端部设置有轴承10，轴承10镶嵌在第一夹紧板11的内部，这时电机12工作通过转轴13带动第一夹紧板11和第二夹紧板14转动，从而方便夹紧的木材在外部工具的作用下对木材表面进行切割，磨削操作，使用更加的灵活；

在工作时由于箱体1的上端内壁四周均焊接倾斜板3，倾斜板3的底部焊接有外螺纹管4，外螺纹管4的外壁上通过内螺纹套5安装有回收袋6，这时切割或磨削时所产生的碎木块就会直接通过倾斜板3掉入回收袋中，及时的进行回收，保证工作环境的整洁，当回收袋6装满以后可以打开箱门18转动内螺纹套5将回收袋6取下即可，这样可以及时的对碎木材进行回收，提高木材的利用率、节省资源。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
