一种橱柜生产用原料裁切装置的制作方法

本技术涉及橱柜，具体为一种橱柜生产用原料裁切装置。

背景技术：

1、橱柜，是指厨房中存放厨具以及做饭操作的平台，使用明度较高的色彩搭配，由五大件组成，柜体，门板，五金件，台面，电器。

2、例如申请号为“202121659643.9”的一种橱柜生产用原料裁切装置，其可提高裁切的安全性，同时提高稳定性，加强裁切效果；包括操作台、上料架、气缸、推板、两组弹簧、两组滑块、压辊、丝杆、两组导向杆、限位板和手轮，虽然可提高裁切的安全性，同时提高稳定性，加强裁切效果，但该装置不便于工作人员对原料进行固定，进而在对原料进行裁切时，容易导致原料偏移，进而影响正常加工，且该装置不便于工作人员对原料的不同位置进行裁切，进而导致其适用范围小，实用性不高，且该装置不便于工作人员对箱体内部的结构进行维修和养护，不便于工作人员操作，不便于工作人员使用。

技术实现思路

1、本实用新型的目的在于提供一种橱柜生产用原料裁切装置，以解决上述背景技术中提出的该装置不便于工作人员对原料进行固定，进而在对原料进行裁切时，容易导致原料偏移，进而影响正常加工的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种橱柜生产用原料裁切装置，包括底板，所述底板的上方设有固定结构；

3、所述固定结构包括直块、夹板、曲杆、把手和螺纹杆；

4、所述曲杆的前端面下方通过销轴与底板的顶部一侧转动连接，所述曲杆的一侧内壁固定设置有直块，所述直块的内壁间隙配合有螺纹杆，所述螺纹杆的前端面下方通过销轴与底板的顶部一侧转动连接，所述螺纹杆的外壁上方螺纹连接有把手，所述把手的底部与直块的顶部相贴合，所述曲杆的一侧内壁固定设置有夹板。

5、优选的，所述底板的顶部一侧固定设置有竖板，所述竖板的顶部固定设置有横板。

6、优选的，所述横板的顶部固定设置有箱体，所述横板的下方设有切刀。

7、优选的，所述箱体的前端面通过合页转动连接有拉门，所述底板的顶部一侧固定设置有底座。

8、优选的，所述箱体的内侧设有驱动结构；

9、所述驱动结构包括圆块、圆板和电机一；

10、所述电机一的顶部与箱体的内壁顶部固定连接，所述电机一的输出端固定连接有圆板，所述圆板的前端面固定设置有圆块。

11、优选的，所述横板的一侧设有滑动结构；

12、所述滑动结构包括环形板、电动推杆、滑杆、直筒和电机二；

13、所述滑杆的底部与横板的顶部固定连接，所述滑杆的外壁滑动卡接有直筒，所述直筒的前端面固定设置有电动推杆，所述电动推杆的伸缩杆固定设置有电机二，所述电机二的输出端与切刀的一端固定连接，所述直筒的顶部固定设置有环形板，所述环形板的内壁与圆块的外壁滑动卡接。

14、与现有技术相比，本实用新型的有益效果是：该橱柜生产用原料裁切装置，通过底板、竖板、横板、箱体、拉门、底座和固定结构的配合，使得该装置在使用时，可以通过转动把手，把手向下移动，进而把手带动螺纹杆和曲杆转动，曲杆带动夹板转动，夹板与底座的配合对原料进行固定，便于工作人员对原料进行固定，避免在对原料进行裁切时，导致原料偏移，进而影响正常加工；

15、通过底板、竖板、横板、箱体、拉门、底座、驱动结构和滑动结构的配合，使得该装置在使用时，可以通过电机一带动圆板转动，圆板带动圆块转动，圆块带动环形板左右移动，环形板带动直筒左右移动，直筒带动电动推杆左右移动，电动推杆带动电机二左右移动，电机二带动切刀左右移动，便于工作人员对原料的不同位置进行裁切，适用范围广，实用性高；

16、通过底板、竖板、横板、箱体、拉门和底座的配合，使得该装置在使用时，可以通过拉门的设置，便于工作人员观察箱体内部的结构，进而便于工作人员对箱体内部的结构进行维修和养护，便于工作人员操作，便于工作人员使用。

技术特征：

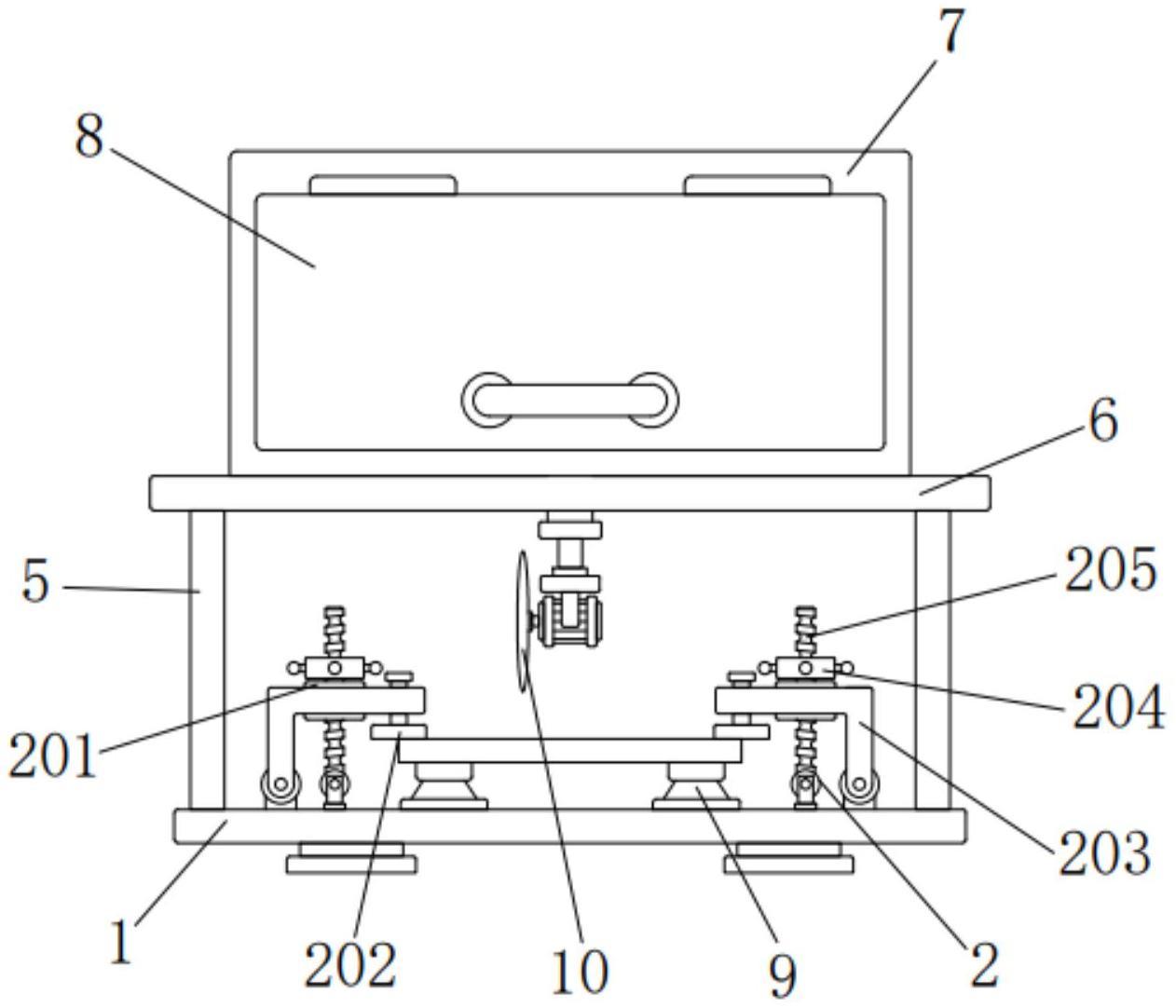

1.一种橱柜生产用原料裁切装置，包括底板（1），其特征在于：所述底板（1）的上方设有固定结构（2）；

2.根据权利要求1所述的一种橱柜生产用原料裁切装置，其特征在于：所述底板（1）的顶部一侧固定设置有竖板（5），所述竖板（5）的顶部固定设置有横板（6）。

3.根据权利要求2所述的一种橱柜生产用原料裁切装置，其特征在于：所述横板（6）的顶部固定设置有箱体（7），所述横板（6）的下方设有切刀（10）。

4.根据权利要求3所述的一种橱柜生产用原料裁切装置，其特征在于：所述箱体（7）的前端面通过合页转动连接有拉门（8），所述底板（1）的顶部一侧固定设置有底座（9）。

5.根据权利要求3所述的一种橱柜生产用原料裁切装置，其特征在于：所述箱体（7）的内侧设有驱动结构（3）；

6.根据权利要求2所述的一种橱柜生产用原料裁切装置，其特征在于：所述横板（6）的一侧设有滑动结构（4）；

技术总结
本技术公开了一种橱柜生产用原料裁切装置，包括底板，所述底板的上方设有固定结构，所述固定结构包括直块、夹板、曲杆、把手和螺纹杆，所述曲杆的前端面下方通过销轴与底板的顶部一侧转动连接，所述曲杆的一侧内壁固定设置有直块，所述直块的内壁间隙配合有螺纹杆，所述螺纹杆的前端面下方通过销轴与底板的顶部一侧转动连接。该橱柜生产用原料裁切装置，通过底板、竖板、横板、箱体、拉门、底座和固定结构的配合，转动把手，把手向下移动，进而把手带动螺纹杆和曲杆转动，曲杆带动夹板转动，夹板与底座的配合对原料进行固定，便于工作人员对原料进行固定，避免在对原料进行裁切时，导致原料偏移，进而影响正常加工。

技术研发人员：谢荷花
受保护的技术使用者：无锡市凡品广告展示用品有限公司
技术研发日：20220408
技术公布日：2024/1/13
