一种竹篮编织用竹子去表皮装置的制作方法

本技术涉及一种去表皮装置，尤其涉及一种竹篮编织用竹子去表皮装置。

背景技术：

1、竹篮是一种用竹子作为原料，通过手工编制而成的盛物器皿，在编制竹篮的过程中，为了避免因竹青和竹黄及内节质地坚硬、柔韧性差而导致的开裂，在编制前还需要将竹黄、竹青去除，而现有的去除竹子表皮的装置存在体型较大不便于移动和维护，同时对于废料的收集过程较为繁琐的缺点。

2、针对上述现有装置存在的缺点，我们提供这样一种体型较小便于移动和维护，而且可较为方便的对废料进行收集的竹篮编织用竹子去表皮装置。

技术实现思路

1、为了克服存在体型较大不便于移动和维护，同时对于废料的收集过程较为繁琐的缺点，技术问题为：提供一种体型较小便于移动和维护，而且可较为方便的对废料进行收集的竹篮编织用竹子去表皮装置。

2、技术方案是：一种竹篮编织用竹子去表皮装置，包括有支架、挡块、第一连接杆、收料斗、放置台、限位块、第一固定块、第二连接杆、第一弹簧、固定环、固定架、第四连接杆、第三弹簧和刮刀杆，挡块左右两侧均连接有支架，两个支架内侧上部均设有第一连接杆，两根第一连接杆之间转动式设有收料斗，两个支架顶部均设有放置台，两个放置台外侧中部均设有限位块，两个放置台上部后侧均间隔设有两个第一固定块，位于同一侧的两个第一固定块之间转动式设有第二连接杆，两个第二连接杆中部均设有固定环，固定环左右两侧均与第一固定块之间连接有第一弹簧，第一弹簧绕在第二连接杆上，两个放置架上部之间设有固定架，固定架上部中间设有第四连接杆，第四连接杆上滑动式设有刮刀杆，刮刀杆左右两侧均与固定架之间连接有第三弹簧，第三弹簧绕在第四连接杆上。

3、作为优选，还包括有第二固定块、第三连接杆和第二弹簧，两个放置台上部后侧均设有第二固定块，两个第二固定块上均滑动式设有第三连接杆，第三连接杆与固定环配合，两根第三连接杆上均套装有第二弹簧，第二弹簧两端分别连接在第二固定块和第三连接杆上。

4、作为优选，支架底部设有海绵垫。

5、作为优选，刮刀杆上部设有橡胶套。

6、作为优选，第三连接杆上设有与固定环配合的楔形块。

7、作为优选，刮刀杆下部内壁设有环形刀片。

8、有益效果：

9、1、本实用新型通过设有限位块，限位块可对竹子进行限位，进而可防止竹子在去表皮过程出现移位的情况，从而可确保竹子去表皮的效果；

10、2、通过设有收料斗，收料斗可对废料进行收集，进而可提高人们清理废料的效率。

技术特征：

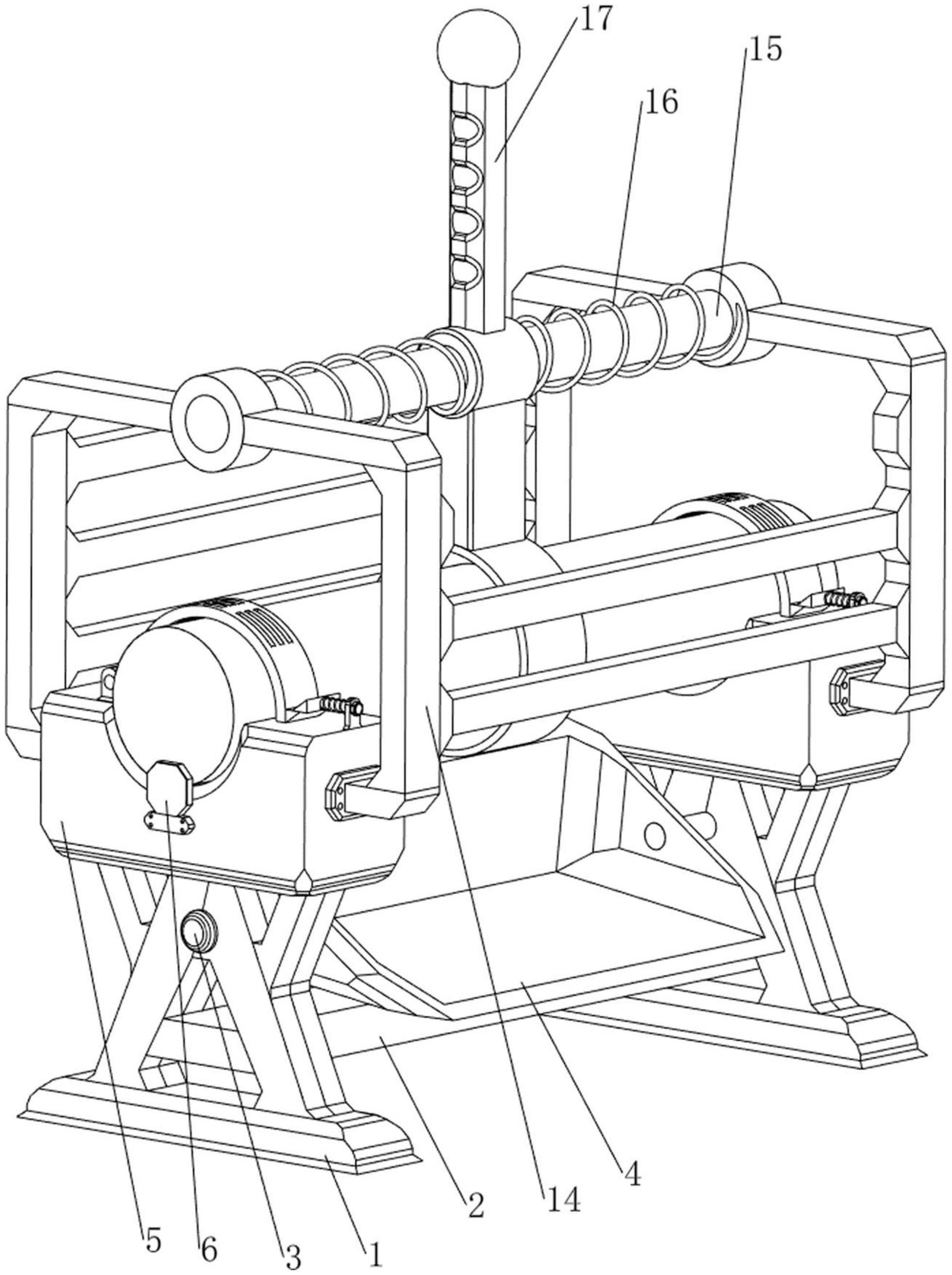

1.一种竹篮编织用竹子去表皮装置，其特征在于，包括有支架(1)、挡块(2)、第一连接杆(3)、收料斗(4)、放置台(5)、限位块(6)、第一固定块(7)、第二连接杆(8)、第一弹簧(9)、固定环(10)、固定架(14)、第四连接杆(15)、第三弹簧(16)和刮刀杆(17)，挡块(2)左右两侧均连接有支架(1)，两个支架(1)内侧上部均设有第一连接杆(3)，两根第一连接杆(3)之间转动式设有收料斗(4)，两个支架(1)顶部均设有放置台(5)，两个放置台(5)外侧中部均设有限位块(6)，两个放置台(5)上部后侧均间隔设有两个第一固定块(7)，位于同一侧的两个第一固定块(7)之间转动式设有第二连接杆(8)，两个第二连接杆(8)中部均设有固定环(10)，固定环(10)左右两侧均与第一固定块(7)之间连接有第一弹簧(9)，第一弹簧(9)绕在第二连接杆(8)上，两个放置台上部之间设有固定架(14)，固定架(14)上部中间设有第四连接杆(15)，第四连接杆(15)上滑动式设有刮刀杆(17)，刮刀杆(17)左右两侧均与固定架(14)之间连接有第三弹簧(16)，第三弹簧(16)绕在第四连接杆(15)上。

2.根据权利要求1所述一种竹篮编织用竹子去表皮装置，其特征在于，还包括有第二固定块(11)、第三连接杆(12)和第二弹簧(13)，两个放置台(5)上部后侧均设有第二固定块(11)，两个第二固定块(11)上均滑动式设有第三连接杆(12)，第三连接杆(12)与固定环(10)配合，两根第三连接杆(12)上均套装有第二弹簧(13)，第二弹簧(13)两端分别连接在第二固定块(11)和第三连接杆(12)上。

3.根据权利要求1所述一种竹篮编织用竹子去表皮装置，其特征在于，支架(1)底部设有海绵垫。

4.根据权利要求1所述一种竹篮编织用竹子去表皮装置，其特征在于，刮刀杆(17)上部设有橡胶套。

5.根据权利要求2所述一种竹篮编织用竹子去表皮装置，其特征在于，第三连接杆(12)上设有与固定环(10)配合的楔形块。

6.根据权利要求1所述一种竹篮编织用竹子去表皮装置，其特征在于，刮刀杆(17)下部内壁设有环形刀片。

技术总结
本技术涉及一种去表皮装置，尤其涉及一种竹篮编织用竹子去表皮装置。本技术提供一种体型较小便于移动和维护，而且可较为方便的对废料进行收集的竹篮编织用竹子去表皮装置。本技术提供了这样一种竹篮编织用竹子去表皮装置，包括有支架、挡块、第一连接杆和收料斗等；挡块左右两侧均连接有支架，两个支架内侧上部均设有第一连接杆，两根第一连接杆之间转动式设有收料斗。本技术通过设有限位块，限位块可对竹子进行限位，进而可防止竹子在去表皮过程出现移位的情况，从而可确保竹子去表皮的效果。

技术研发人员：黄细妹
受保护的技术使用者：深圳市维系科技有限公司
技术研发日：20230129
技术公布日：2024/1/13
