一种传热均匀的煎炒锅的制作方法

本技术涉及一种煎炒锅，更具体地说，它涉及一种传热均匀的煎炒锅。

背景技术：

1、小部分煎炒锅设置有多个煎炒槽，为了使所有煎炒槽能够快速升温，会在煎炒锅的外锅底压装导热性能佳的不锈钢片，不锈钢片大多置于煎炒锅中央位置，使煎炒锅边缘位置传递速度慢，致使各煎炒槽的外侧区域受热不均，整体效果不佳。据此，本实用新型提出了一种传热均匀的煎炒锅。

技术实现思路

1、本实用新型的目的在于克服上述现有技术中的不足，提供一种传热均匀的煎炒锅，该煎炒锅具有导热快，传热均匀的特点。

2、为解决上述技术问题，本实用新型的目的是这样实现的：本实用新型所涉及的一种传热均匀的煎炒锅，包括铝合金锅体，所述铝合金锅体的外底部开设有一中心槽以及绕中心槽作环形阵列分布的多道边缘槽，边缘槽呈封闭环状，所述中心槽与边缘槽间连接有开设在铝合金锅体上的过渡槽；

3、还包括设在所述铝合金锅体的外底部的不锈钢导热片，不锈钢导热片包括嵌在所述中心槽内的中心片、分别嵌在边缘槽内的环形片以及分别嵌在过渡槽内的过渡片，过渡片与所述中心片、环形片为一体设置；

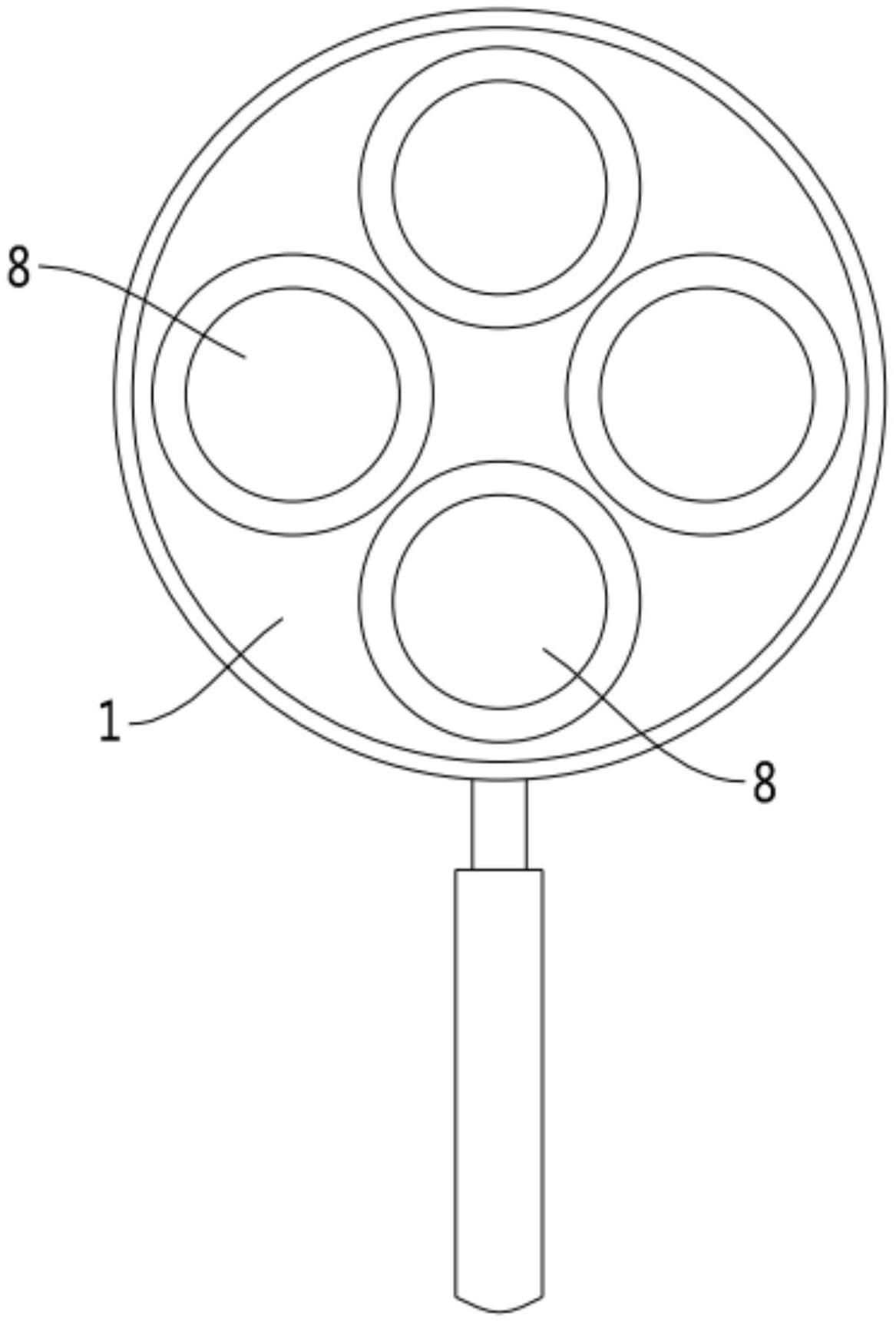

4、每一所述环形片的顶部均设有一开设在铝合金锅体的内底部的煎炒槽。

5、本实用新型进一步设置为：所述中心片内埋设有圆铜片，所述环形片内埋设有铜线圈，铜线圈与所述圆铜片间连接有埋设在过渡片内的铜线带，铜线带与所述圆铜片、铜线圈为一体设置。

6、本实用新型进一步设置为：所述中心槽内设有定位凸起，所述中心片上开设有匹配定位凸起的定位孔，所述定位凸起嵌在定位孔内。

7、本实用新型进一步设置为：所述铝合金锅体的外底部开设有一中心槽以及绕中心槽作环形阵列分布的四道边缘槽。

8、本实用新型进一步设置为：相邻两所述边缘槽间间隔夹角相等。

9、综上所述，本实用新型具有以下有益效果：本实用新型所涉及的传热均匀的煎炒锅，通过在各煎炒槽底部分别设置提供均匀传热的环形片，并使各环形片与中央位置的中心片相连接，使锅体中央受热后，能够快速传热至锅体边缘，经导热，使各煎炒槽快速升温，且升温均匀，整体功能完善，实用性强。

技术特征：

1.一种传热均匀的煎炒锅，包括铝合金锅体，其特征在于：所述铝合金锅体的外底部开设有一中心槽以及绕中心槽作环形阵列分布的多道边缘槽，边缘槽呈封闭环状，所述中心槽与边缘槽间连接有开设在铝合金锅体上的过渡槽；

2.根据权利要求1所述的传热均匀的煎炒锅，其特征在于：所述中心片内埋设有圆铜片，所述环形片内埋设有铜线圈，铜线圈与所述圆铜片间连接有埋设在过渡片内的铜线带，铜线带与所述圆铜片、铜线圈为一体设置。

3.根据权利要求1或2所述的传热均匀的煎炒锅，其特征在于：所述中心槽内设有定位凸起，所述中心片上开设有匹配定位凸起的定位孔，所述定位凸起嵌在定位孔内。

4.根据权利要求3所述的传热均匀的煎炒锅，其特征在于：所述铝合金锅体的外底部开设有一中心槽以及绕中心槽作环形阵列分布的四道边缘槽。

5.根据权利要求4所述的传热均匀的煎炒锅，其特征在于：相邻两所述边缘槽间间隔夹角相等。

技术总结
本技术公开了一种传热均匀的煎炒锅，包括铝合金锅体，所述铝合金锅体的外底部开设有一中心槽以及绕中心槽作环形阵列分布的多道边缘槽，边缘槽呈封闭环状，所述中心槽与边缘槽间连接有开设在铝合金锅体上的过渡槽；还包括设在所述铝合金锅体的外底部的不锈钢导热片，不锈钢导热片包括嵌在所述中心槽内的中心片、分别嵌在边缘槽内的环形片以及分别嵌在过渡槽内的过渡片，过渡片与所述中心片、环形片为一体设置；每一所述环形片的顶部均设有一开设在铝合金锅体的内底部的煎炒槽。该煎炒锅具有导热快，传热均匀的特点，整体功能完善，实用性强。

技术研发人员：柴黎骏
受保护的技术使用者：浙江福鹏家居用品股份有限公司
技术研发日：20220506
技术公布日：2024/1/12
