一种木工机械的开槽机构的制作方法

1.本实用新型涉及木工机械技术领域，具体讲是一种木工机械的开槽机构。


背景技术：

2.木工机械是指在木材加工工艺中，将木材加工的半成品加工成为木制品的一类机床，木工机床加工的对象是木材，木材是人类发现利用最早的一种原料，与人类的住、行、用有着密切的关系。
3.中国专利申请号为cn201821111352.4的实用新型公开了一种木工加工用的开槽机，包括底座、支撑夹板，所述底座的后端上表面固定连接有支撑条座，所述支撑条座的后上表面固定连接有折角板，所述折角板的两端内侧表面通过螺纹连接有螺纹杆，所述螺纹杆的下表面固定连接有挤压圆块，所述挤压圆块的下表面通过橡胶层挤压接触在木料的上表面，所述螺纹杆的上表面通过转盘固定连接有把手，所述支撑夹板的下端表面设有第一滚轮和第二滚轮，所述第二滚轮的外侧表面通过轨道滑槽滑动连接在底座的前后端内侧表面，所述支撑夹板的上端内侧表面通过方杆滑动连接有方形套管，该木工加工用的开槽机，结构简单成本低，使用时方便进行操作。
4.以上对比文件具有以下问题：
5.(1)该申请文件中通过螺纹杆带动挤压圆块对木料进行挤压固定，但挤压位置处于木料的上表面，致使木料存在部分遮挡，如对该部分加工，则需进行重新固定，且单侧固定的稳定性不佳，使用较为不便。
6.(2)在进行木料的开槽作业时，开槽处的木屑易随钻头飞溅，造成环境污染，且需要人工清理，造成了额外的清理负担。


技术实现要素：

7.本实用新型的目的在于提供一种木工机械的开槽机构，以解决上述背景技术中提出的问题。
8.本实用新型的技术方案是：一种木工机械的开槽机构，包括基座、支架、开槽组件、液压杆和直线电机，所述基座的顶端内部设置有固定组件，所述固定组件包括支撑座，所述支撑座滑动连接于基座的内底壁，所述基座的内侧壁对称转动连接有两个螺纹杆，且两个螺纹杆贯穿支撑座，两个所述螺纹杆的一端贯穿基座，并套设有皮带轮，所述基座的一端安装有第二电机，所述第二电机的输出端与其中一个螺纹杆相连接，所述支撑座的内侧壁转动连接有双向螺杆，所述支撑座的一端安装有第一电机，所述第一电机的输出端贯穿支撑座，并与双向螺杆相连接，所述双向螺杆的外部对称套设有夹持板，且夹持板的顶端贯穿支撑座。
9.进一步的，所述支撑座的顶端对称开设有通槽，所述通槽与夹持板相匹配。
10.进一步的，所述支撑座的内底壁开设有限位槽，所述夹持板的底端连接有限位块，所述限位槽与限位块的截面均呈t字形，并呈滑动连接。
11.进一步的，所述支架的一端设置有收集组件，所述收集组件包括收集箱，所述收集箱连接于支架的一端，所述液压杆的底端连接有固定框，所述固定框的内部滑动连接有活动框，所述固定框的一端通过波纹管与收集箱相连通，所述收集箱的内侧壁安装有风机。
12.进一步的，所述收集箱的一端安装有滤网，所述滤网呈弧面状。
13.本实用新型通过改进在此提供一种木工机械的开槽机构，与现有技术相比，具有如下改进及优点：
14.其一：本实用新型通过对向位移的夹持板与纵向位移的支撑座，完成对木料两侧进行夹持固定，并进行纵向调整，配合直线电机与液压杆，实现横向与纵向及竖向的位置调整，方便对木料进行不同需求的槽口加工作业，提高了设备的实用性，方便操作使用。
15.其二：本实用新型通过固定框与活动框配合风机的设置，对开槽位置进行遮挡封闭，避免木屑飞溅造成的环境污染，降低了操作人员的工作负担，提高了设备的加工效率。
附图说明
16.下面结合附图和实施例对本实用新型作进一步解释：

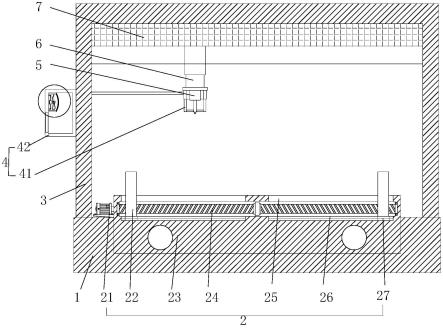

17.图1为本实用新型的结构示意图；
18.图2为本实用新型的俯视剖面结构示意图；
19.图3为图2中的a区放大示意图；
20.图4为本实用新型收集组件的局部结构示意图。
21.附图标记说明：1、基座；2、固定组件；21、第一电机；22、夹持板；23、支撑座；24、双向螺杆；25、通槽；26、限位槽；27、限位块；28、螺纹杆；29、皮带轮；210、第二电机；3、支架；4、收集组件；41、固定框；42、收集箱；43、活动框；44、风机；45、滤网；5、开槽组件；6、液压杆；7、直线电机。
具体实施方式
22.下面将结合附图1至图4对本实用新型进行详细说明，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.本实用新型通过改进在此提供一种木工机械的开槽机构，如图1-图4所示，包括基座1、支架3、开槽组件5、液压杆6和直线电机7(开槽组件5包括电机与钻头，利用电机带动钻头进行转动进行开槽作业，配合液压杆6调节槽口深度)，所述基座1的顶端内部设置有固定组件2，所述固定组件2包括支撑座23，所述支撑座23滑动连接于基座1的内底壁，所述基座1的内侧壁对称转动连接有两个螺纹杆28，且两个螺纹杆28贯穿支撑座23，两个所述螺纹杆28的一端贯穿基座1，并套设有皮带轮29，所述基座1的一端安装有第二电机210，所述第二电机210的输出端与其中一个螺纹杆28相连接，所述支撑座23的内侧壁转动连接有双向螺杆24，所述支撑座23的一端安装有第一电机21，所述第一电机21的输出端贯穿支撑座23，并与双向螺杆24相连接，所述双向螺杆24的外部对称套设有夹持板22，且夹持板22的顶端贯穿支撑座23，所述支撑座23的顶端对称开设有通槽25，所述通槽25与夹持板22相匹配，从而方便夹持板22进行位移夹持工作，所述支撑座23的内底壁开设有限位槽26，所述夹持板22
的底端连接有限位块27，所述限位槽26与限位块27的截面均呈t字形，并呈滑动连接，从而利用限位槽26与限位块27对夹持板22进行轴向限位，使其随双向螺杆24进行水平位移，并对其提供一定支撑作用力，提高结构稳定性，所述支架3的一端设置有收集组件4，所述收集组件4包括收集箱42，所述收集箱42连接于支架3的一端，所述液压杆6的底端连接有固定框41，所述固定框41的内部滑动连接有活动框43，所述固定框41的一端通过波纹管与收集箱42相连通，所述收集箱42的内侧壁安装有风机44，在进行开槽作业时，固定框41随液压杆6升降进行竖向位移，并使得活动框43底端与工件顶面抵接，活动框43在抵接作用力下收入固定框41中，并对开槽产生的木屑进行阻挡，启动风机44并利用其风力作用配合波纹管，将固定框41内侧的木屑吸入收集箱42中，所述收集箱42的一端安装有滤网45，所述滤网45呈弧面状，从而利用滤网45对木屑进行阻挡，避免其与风机44直接接触，并利用弧面状的滤网45对木屑进行引导，使其落入收集箱42中。
24.工作原理：在进行开槽作业时，将待加工的工件放置在支撑座23顶端，启动第一电机21使其带动双向螺杆24转动，利用限位槽26与限位块27的限位导向作用，使得夹持板22对向位移，并对工件进行夹持定位，利用第二电机210带动螺纹杆28转动，并利用皮带轮29与皮带的传动作用，使得两个螺纹杆28同步转动，使得支撑座23随螺纹驱动作用力进行纵向位移调整，并配合直线电机7将液压杆6与开槽组件5位移至指定位置，控制液压杆6下降并配合开槽组件5进行开槽作业即可，同时，固定框41随液压杆6升降进行竖向位移，并使得活动框43底端与工件顶面抵接，活动框43在抵接作用力下收入固定框41中，并对开槽产生的木屑进行阻挡，启动风机44并利用其风力作用配合波纹管，将固定框41内侧的木屑吸入收集箱42中，利用滤网45对木屑进行阻挡，避免其与风机44直接接触，并利用弧面状的滤网45对木屑进行引导，使其落入收集箱42中。
25.对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将是显而易见的，本文中所定义的一般原理可以在不脱离本实用新型的精神或范围的情况下，在其它实施例中实现。因此，本实用新型将不会被限制于本文所示的这些实施例，而是要符合与本文所公开的原理和新颖特点相一致的最宽的范围。
