复合面板的紫外线辐射防护及其制造和使用方法与流程

本发明总体涉及的领域包括复合面板，其包括但不限于，交通工具的涂层和面板。

背景技术：

在一些变型中，交通工具面板可以包括提供紫外线(UV)辐射防护的涂层。

技术实现要素：

一些变型可以包括一种产品，该产品可包括：复合面板，该复合面板包括包含纤维织物的底层以及覆盖底层并包含硅氧烷的第一层，其中，该复合面板经构造并布置成抵抗紫外线辐射。

一些变型可以包括一种方法，该方法可以包括：提供包含纤维织物的底层；以及将包含硅氧烷的第一层沉积在底层上以提供经构造并布置成抵抗紫外线辐射的复合面板。

在下文提供的具体实施方式中，本发明范围内的其它例证性变型将变得显而易见。但应当理解，虽然具体实施方式和具体实例公开了本发明范围内的变型，但仅用于说明的目的，并不意在限制本发明的范围。

附图说明

从具体实施方式和附图中，将更全面地理解本发明范围内的变型的选定实例，其中：

图1是根据一些变型的一种产品的视图。

图2A是根据一些变型的一种产品的视图。

图2B是根据一些变型的一种产品的视图。

图2C是根据一些变型的一种产品的视图。

图3是根据一些变型的一种方法。

具体实施方式

以下变型的具体实施方式仅是示例的性质，并不意在限制本公开、其应用或用途。

图1示出了根据一些变型的一种产品10。在一些变型中，产品10可包括复合面板12。在一些变型中，复合面板12可包括底层14。在一些变型中，底层14可包括纤维织物40。在一些变型中，底层14可包括碳纤维织物。在一些变型中，复合面板12可包括覆盖底层14的第一层16。在一些变型中，第一层16可包括硅氧烷。在一些变型中，第一层16可包括底漆30或硬涂层32中至少一种。在一些变型中，复合面板12可包括覆盖第一层16的第二层18。在一些变型中，第二层18可包括透明涂层。在一些变型中，第二层18可以覆盖在底层14之上，并位于第一层之下。在一些变型中，复合面板12可包括多个第一层16和/或第二层18，这些层以任何取向彼此覆盖或层叠。在一些变型中，第二层18可以位于第一层16和底层14之间。在一些变型中，附加层可位于覆盖底层14的复合面板12上，并取向为覆盖或层叠第一层16和/或第二层18。在一些变型中，复合面板12可经构造和布置成抵抗紫外线(UV)辐射。在一些变型中，复合面板12可以是用于交通工具的外部面板。在一些变型中，复合面板12可以用作，但不限于，水下面板、颜料稳定性面板、徽章面板、扰流板、车门、车罩、侧面板、保险杠、后面板、头灯，或可以以另一种方式使用。在一些变型中，交通工具可以包括机动车、船舶、航天器、飞机，或者可以是其它类型。

在一些变型中，底层14可以是纤维织物40。在一些变型中，纤维织物40可包括碳纤维织物。在一些变型中，底层14可包括多根纤维。在一些变型中，纤维可以是纺织物、天然或合成的，或者可以是其它类型。在一些变型中，纤维织物40中的纤维可以包括动物、植物或矿物纤维，包括但不限于，羊驼毛、安哥拉山羊毛、足丝、骆驼毛、山羊绒、羊肠线、狗毛纺纱、原驼毛、美洲驼毛、马海毛、羊绒、北极麝牛毛、兔毛、丝绸、腱子、蜘蛛丝、羊毛、骆马毛、牦牛毛、马尼拉麻、蔗渣、竹子、椰壳纤维、棉、亚麻、大麻、黄麻、木棉、洋麻、凤梨麻、酒椰纤维、苎麻、剑麻、木材、石棉、醋酸纤维素、三醋酯纤维、刺绣丝线、莱赛尔人造纤维、硅石、莫代尔人造丝、人造丝、玻璃、碳、玄武岩、金属、腈纶、芳纶(包括Twaron、Kevlar、Technora、Nomex)、超细纤维、变性腈纶、尼龙、烯烃、涤纶、聚乙烯、氨纶、维尼纶、聚乙烯塑料、柴隆、萨兰树脂、碳纤维增强聚合物、碳纤维增强塑料、碳纤维增强的热塑料，或碳纳米管增强聚合物、纤维增强聚合物、玻璃纤维(包括E-玻璃、A-玻璃、E-CR-玻璃、C-玻璃、D-玻璃、R-玻璃、以及S-玻璃或者可以是其它类型)、玄武岩、铝，或可以是其它类型。在一些变型中，底层14或纤维织物40可包含上述物质以不同浓度的组合，组分可以混合在一起。在一些变型中，底层14可以由片材、连续垫，或者作为连续长丝形成。在一些变型中，底层14或纤维织物40可以使用手动扭绞操作、喷雾扭绞操作、拉挤操作、短切毡、真空袋成型、压力袋成型、高压釜成型、树脂转换成型、真空辅助树脂转换成型、囊成型、压缩成型、心轴缠绕、湿法叠涂、斩波器枪、长丝缠绕、熔融、短纤维、连续长丝来形成，或者可以以其它方式形成。在一些变型中，底层14或纤维织物40可以以二维或三维取向来制造。在一些变型中，底层14或纤维织物40可以包括短纤维增强材料或连续纤维增强材料，或者可以包括其它类型。在一些变型中，底层14或纤维织物40可以通过编织、针织、辫织、缝合、平织、缎纹编织而制造或织造，或者可以以另一种方式来制造。在一些变型中，底层14或纤维织物40可以具有各种宽度、长度和/或直径及整体尺寸的纤维。在一些变型中，底层14或纤维织物40可以预浸渍、涂布或以其它方式与粘接剂80相接触。

在一些变型中，第一层16可包括底漆30。在一些变型中，第一层16或底漆30中至少一个可含有大约10％≥x≥30％重量百分比的双丙酮醇；在一些变型中，第一层16或底漆30中至少一个可含有大约60％≥x≥90％重量百分比的1-甲氧基-2-丙醇；在一些变型中，重量百分比可以是大约65％≥x≥85％；在一些变型中，重量百分比可以是大约70％≥x≥80％；在一些变型中，重量百分比可以是大约72％≥x≥78％；或者它们之间的任一范围。在一些变型中，第一层16或底漆30中至少一个可含有大约1％≥x≥5％重量百分比的二苯甲酰间苯二酚；在一些变型中，重量百分比可以是大约1.5％≥x≥4.5％；在一些变型中，重量百分比可以是大约2％≥x≥4％；在一些变型中，重量百分比可以是大约2.5％≥x≥3.5％；或者它们之间的任一范围。在一些变型中，第一层16或底漆30中至少一个可含有大约5％≥x≥10％重量百分比的聚甲基丙烯酸甲酯；在一些变型中，重量百分比可以是大约5.5％≥x≥9.5％；在一些变型中，重量百分比可以是大约6％≥x≥9％；在一些变型中，重量百分比可以是大约7％≥x≥8％；或者它们之间的任一范围。在一些变型中，底漆30的多个层可在第一层16中使用。在一些变型中，第一层16或底漆30可通过浸涂、喷涂、流涂、涂刷而施涂或沉积在底层14或复合面板12的其它层上，或者可以不同方式进行施涂或沉积。在一些变型中，底漆30的厚度可为大约1.0μm≥x≥10.0μm。

在一些变型中，第一层16可包括硬涂层32。在一些变型中，第一层16或硬涂层30中至少一个可包括大约10％≥x≥30％的重量百分比的甲醇；在一些变型中，重量百分比可以是大约12％≥x≥27％；在一些变型中，重量百分比可以是大约15％≥x≥25％；在一些变型中，重量百分比可以是大约17％≥x≥23％；或者在它们之间的任意范围。在一些变型中，第一层16或底漆30中至少一个可包括大约10％≥x≥30％的重量百分比的正丁醇；在一些变型中，重量百分比可以是大约12％≥x≥27％；在一些变型中，重量百分比可以是大约15％≥x≥25％；在一些变型中，重量百分比可以是大约17％≥x≥23％；或者在它们之间的任意范围。在一些变型中，第一层16或硬涂层30中至少一个可包括大约10％≥x≥30％的重量百分比的2-丙醇；在一些变型中，重量百分比可以是大约12％≥x≥27％；在一些变型中，重量百分比可以是大约15％≥x≥25％；在一些变型中，重量百分比可以是大约17％≥x≥23％；或者在它们之间的任意范围。在一些变型中，第一层16或硬涂层30中至少一个可包括大约1％≥x≥5％重量百分比的乙酸；在一些变型中，重量百分比可以是大约1.5％≥x≥4.5％；在一些变型中，重量百分比可以是大约2％≥x≥4％；在一些变型中，重量百分比可以是大约2.5％≥x≥3.5％；或者在它们之间的任意范围。在一些变型中，第一层16或硬涂层30中至少一个可包括大约1％≥x≥5％重量百分比的1-甲氧基-2-丙醇；在一些变型中，重量百分比可以是大约1.5％≥x≥4.5％；在一些变型中，重量百分比可以是大约2％≥x≥4％；在一些变型中，重量百分比可以是大约2.5％≥x≥3.5％；或者在它们之间的任意范围。在一些变型中，第一层16或硬涂层30中至少一个可包括大约10％≥x≥30％重量百分比的改性硅氧烷树脂；在一些变型中，重量百分比可以是大约12％≥x≥27％；在一些变型中，重量百分比可以是大约15％≥x≥25％；在一些变型中，重量百分比可以是大约17％≥x≥23％；或者在它们之间的任意范围。在一些变型中，第一层16或硬涂层30中至少一个可包括大约10％≥x≥30％重量百分比的水；在一些变型中，重量百分比可以是大约12％≥x≥27％；在一些变型中，重量百分比可以是大约15％≥x≥25％；在一些变型中，重量百分比可以是大约17％≥x≥23％；或者在它们之间的任意范围。在一些变型中，硬涂层32可包括第一层16的全部。在一些变型中，硬涂层32的多个层可在第一层16中使用。在一些变型中，第一层16可包括硬涂层32和底漆30的多个层，这些层以任何取向彼此覆盖或层叠。在一些变型中，第一层16或硬涂层32可通过浸涂、喷涂、流涂、涂刷施涂于或沉积在底层14或在复合面板12的其他层上，或者可以不同方式施涂或沉积。在一些变型中，硬涂层32的厚度可为约1.0μm≥x≥10.0μm。

在一些变型中，第二层18可包括透明涂层50。在一些变型中，第二层18或透明涂层50中至少一个可包括大约10％≥x≥25％重量百分比的庚烷-2-酮；在一些变型中，重量百分比可以是大约12％≥x≥22％；在一些变型中，重量百分比可以是大约15％≥x≥20％；在一些变型中，重量百分比可以是大约17％≥x≥19％；或者在它们之间的任意范围。在一些变型中，第二层18或透明涂层50中至少一个可包括大约10％≥x≥25％重量百分比的乙酸己酯；在一些变型中，重量百分比可以是大约12％≥x≥22％；在一些变型中，重量百分比可以是大约15％≥x≥20％；在一些变型中，重量百分比可以是大约17％≥x≥19％；或者在它们之间的任意范围。在一些变型中，第二层18或透明涂层50中至少一个可包括大约5％≥x≥10％重量百分比的乙酸正丁酯；在一些变型中，重量百分比可以是大约6％≥x≥9％；在一些变型中，重量百分比可以是大约7％≥x≥8％；在一些变型中，重量百分比可以是大约7.2％≥x≥7.8％；或者在它们之间的任意范围。在一些变型中，第二层18或透明涂层50中至少一个可包括大约1％≥x≥5％重量百分比的2-丁氧基乙酸乙酯；在一些变型中，重量百分比可以是大约1.5％≥x≥4.5％；在一些变型中，重量百分比可以是大约2％≥x≥4％；在一些变型中，重量百分比可以是大约2.5％≥x≥3.5％；或者在它们之间的任意范围。在一些变型中，第二层18或透明涂层50中至少一个可包括大约1％≥x≥5％重量百分比的聚(氧基-1,2-乙二基),.α.-[3-[3-(2H-苯并三唑-2-基)-5-(1,1二甲基乙基)-4-羟苯基]-1-丙酰]-.ω.-羟基；在一些变型中，重量百分比可以是大约1.5％≥x≥4.5％；在一些变型中，重量百分比可以是大约2％≥x≥4％；在一些变型中，重量百分比可以是大约2.5％≥x≥3.5％；或者在它们之间的任意范围。在一些变型中，透明涂层50可包括第二层18的全部。在一些变型中，第一层18或透明涂层50可通过浸涂、喷涂、流涂、涂刷施涂于或沉积在底层14或在复合面板12的其他层上，或者可以不同方式施涂或沉积。在一些变型中，硬涂层32的厚度可为约25μm≥x≥75μm。

仍参照图1，在一些变型中，粘接剂80可以保持与底层14、第一层16、或第二层18接触。在一些变型中，这种接触可能导致粘接剂80、底层14、第一层16、或第二层18、或它们的任意组合之间的粘附或粘接。在一些变型中，粘接剂80可包括聚氨酯树脂、乙烯酯树脂、聚酯树脂、环氧树脂、酚醛树脂、改性酚醛树脂、或者可以是另一种类型。在一些变型中，粘接剂80可以是反应性或非反应性的。在一些变型中，粘接剂80可通过浸涂、喷涂、流涂、涂刷施涂于或沉积在底层14、第一层16或第二层18或复合面板12的其他层上，或者可以不同方式施涂或沉积。

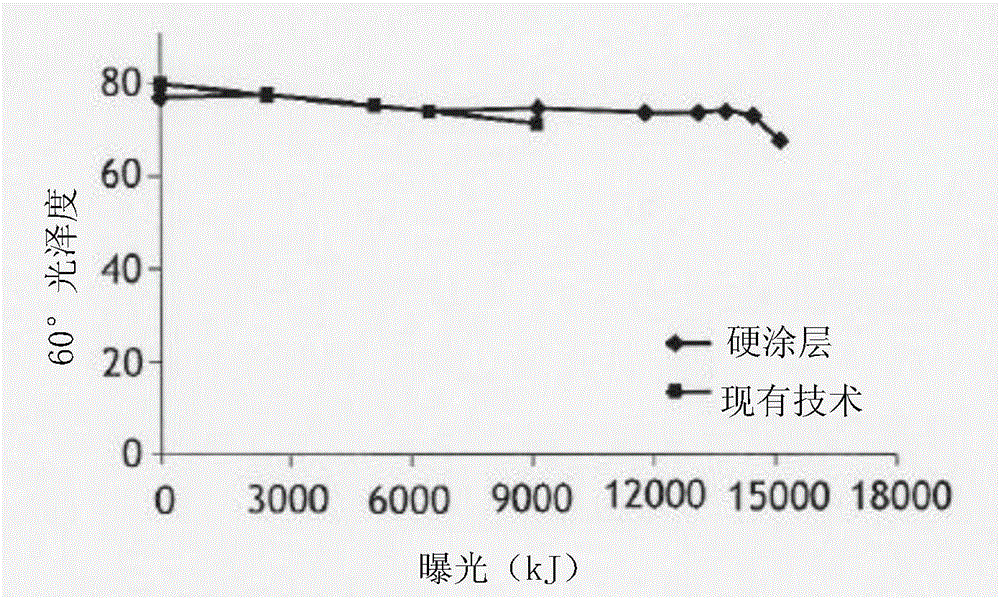

图2A-2C示出了根据一些变型的产品10。在一些变型中，产品10可包括硬涂层32。在一些变型中，包含硅氧烷的硬涂层32可提供优于现有硬涂层的抗紫外线性能。在一些变型中，如图2A所示，硬涂层32可比现有硬涂层在更高的曝光下展现更高的光泽度百分比。在一些变型中，如图2B所示，硬涂层32可比现有硬涂层在更高的曝光下展现更低的能量变化。在一些变型中，如图2C所示，硬涂层32可比现有硬涂层在更高的曝光下展现更慢的粘附减少。在一些变型中，具有硬涂层32的复合面板12可比现有的硬涂层或透明涂层以更低的成本展现增强的抗紫外线性能。

图3示出了一种根据多个变型的方法800。在多个变型中，方法800可以包括在框802中提供底层14，底层14包括纤维织物40。在多个变型中，方法800还可以包括在框804中将第一层16沉积在包含硅氧烷的底层14上，以提供经构造并布置成抵抗紫外线辐射的复合面板12。在多个变型中，方法800还可以包括在框806中将包含透明涂层50的第二层18沉积在第一层16上。在多个变型中，方法800还可以包括在框808中将包含透明涂层50的第二层18沉积在第一层16和底层14之间。在多个变型中，方法800还可以包括在框810中将附加层沉积到复合面板12上。图3示出了一种根据多个变型的方法900。在多个变型中，方法900可以包括在框902中提供底层14，底层14包括纤维织物40。在多个变型中，方法900还可以包括在框904中将包含透明涂层50的第二层18沉积在底层14上。在多个变型中，方法900还可以包括在框906中将包含硅氧烷的第一层16沉积在第二层18上，以提供经构造并布置成抵抗紫外线辐射的复合面板12。在多个变型中，方法900还可以包括在框908中将附加层沉积到复合面板12上。

下列对变型的描述仅是对部件、元件、动作、产品和方法的举例说明，这都理解为在本发明的范围内，并且具体公开的或者没有明确阐述的内容不以任何方式意图限制这种范围。本文描述的部件、元件、动作、产品和方法，除了按照本文明确描述的方式，可以组合和重新排列，而且这也仍理解为在本发明的范围内。

变型1可以包括一种产品，该产品可以包括复合面板，该复合面板包括包含纤维织物的底层以及覆盖该底层并包含硅氧烷的第一层，其中该复合面板经构造并布置成抵抗紫外线辐射。

变型2可以包括一种如变型1所述的产品，其中第一层包括包含改性硅氧烷树脂的硬涂层。

变型3可以包括一种如变型1-2中任一个所述的产品，其中纤维织物包括碳纤维。

变型4可以包括一种如变型1-3中任一个所述的产品，其中复合面板还包括包含透明涂层的第二层。

变型5可以包括一种如变型2-4中任一个所述的产品，其中第一层还包括底漆。

变型6可以包括一种如变型5所述的产品，其中底漆包括二苯甲酰间苯二酚。

变型7可以包括一种如变型1-6中任一个所述的产品，其中复合面板是用于交通工具的外部面板。

变型8可以包括一种如变型4-7中任一个所述的产品，其中第二层位于第一层和底层之间。

变型9可以包括一种如变型4-8中任一个所述的产品，其中第二层覆盖第一层。

变型10可以包括一种如变型4-9中任一个所述的产品，其中透明涂层包括乙酸己酯。

变型11可以包括一种方法，其可以包括提供包含纤维织物的底层；以及将第一层沉积在包含硅氧烷的底层上以提供经构造并布置成抵抗紫外线辐射的复合面板。

变型12可以包括如变型11所述的方法，其中第一层包括包含改性硅氧烷树脂的硬涂层。

变型13可以包括一种如变型11-12中任一个所述的方法，其中纤维织物包括碳纤维。

变型14可以包括一种如变型11-13中任一个所述的方法，其中该方法还包括将包含透明涂层的第二层沉积到第一层上。

变型15可以包括一种如变型12-14中任一个所述的方法，其中第一层还包括底漆。

变型16可以包括一种如变型15所述的方法，其中底漆包括二苯甲酰间苯二酚。

变型17可以包括一种如变型11-16中任一个所述的方法，其中复合面板是用于交通工具的外部面板。

变型18可以包括一种如变型11-17中任一个所述的方法，其中方法还包括将第二层沉积到第一层和底层之间。

变型19可以包括一种如变型11-18中任一个所述的方法，其中硬涂层还包括1-甲氧基-2-丙醇。

变型20可以包括一种如变型11-19中任一个所述的方法，其中透明涂层包括乙酸己酯。

上述在本发明的范围内对所选变型的描述在本质上仅是举例说明，因此，其变型或变体并不视为偏离本发明的精神和范围。
