烫平机的制作方法

本申请属于平面物料熨平技术领域，特别是涉及一种熨平机。

背景技术：

工业熨平设备广泛应用于宾馆、医院、纺织厂、印染厂、大型洗衣房等场所，其主要作用是将经洗涤脱水后的床单、被单、床罩、台布等平面布草烘干及熨平。工业熨平主要有两种方式：滚筒式熨平和槽式熨平。

中国专利申请第201410165598.X号公开了一种熨烫平整度高、能耗低的精烫熨平装置，包括：在上料输送带和槽式熨平机构之间设置有若干滚筒式熨平机构，上料输送带的输出端伸入至最前道滚筒的布草进料口内、并与此滚筒相贴合，相邻两个滚筒中的前道滚筒上的熨平导带从前道滚筒的布草出料口向外延伸形成后道进料输送带，后道进料输送带的输出端伸入至后道滚筒的布草进料口内、并与后道滚筒相贴合，每个滚筒上的导向输送带绕经上料输送带的输出端或对应的后道进料输送带的输出端后卷绕在该滚筒上；熨槽进料端上设置有圆弧状进料台板，熨槽前道滚筒上的熨平导带从该滚筒的布草出料口向外延伸形成熨槽进料输送带，熨槽进料输送带的输出端卷绕在出料台板的出料端。

上述技术方案存在的问题在于：烫平机只能针对布草的一面进行熨烫，无法实现双面熨烫。

技术实现要素：

本发明的目的在于提供一种烫平机，以克服现有技术中的不足。

为实现上述目的，本发明提供如下技术方案：

本申请实施例公开一种烫平机，包括机架，以及安装于机架上的一正面烫平辊筒、一反面烫平辊筒、多个导向辊和传送带，所述传送带支撑于所述导向辊上，所述传送带自布草输送方向沿第一时针方向绕设于所述正面烫平辊筒表面、以及沿第二时针方向绕设于所述反面烫平辊筒表面，所述第一时针方向和第二时针方向相反。

优选的，在上述的烫平机中，所述传送带包括第一传送带、第二传送带和第三传送带，所述第一传送带末端延伸至所述正面烫平辊筒表面，所述第二传送带与所述正面烫平辊筒之间形成有正面烫平夹层，所述第三传送带与所述反面烫平辊筒之间形成有反面烫平夹层。

优选的，在上述的烫平机中，所述第一传送带的上表面形成有第四传送带，所述第四传送带的两端分别传动于第一活动辊和第一导向辊上，所述第四传送带与第一传送带之间形成有布草导引夹层。

优选的，在上述的烫平机中，所述第一活动辊位于布草导引夹层的入口处，所述第一活动辊与所述第一导向辊之间的距离可调。

优选的，在上述的烫平机中，所述布草导引夹层的入口设置有安全挡板组件，该安全挡板组件包括转动设于机架上的横杆，所述横杆的下方凸伸有挡板，所述横杆的端部设有驱动板，所述驱动板的下方对应设置有行程开关，所述挡板在转动至设定位置时通过驱动板触发行程开关，所述行程开关与电力开关连接，行程开关触发后切断电力开关。

优选的，在上述的烫平机中，所述第一传送带末端和正面烫平夹层的入口之间阵列设置有多个压辊组件，每个所述压辊组件分别包括导引支架、一压辊和一气缸，所述压辊安装于所述导引支架上并可接近或远离所述正面烫平辊筒表面，所述气缸固定于所述正面烫平辊的端面或机架上，所述气缸的输出端连接于所述压辊。

优选的，在上述的烫平机中，所述压辊包括与所述正面烫平辊筒并列设置的主体部，该主体部表面铺设有弹性保护层，所述弹性保护层与所述主体部表面之间阵列分布有多个弹簧。

优选的，在上述的烫平机中，所述弹性保护层为毛毡。

优选的，在上述的烫平机中，所述正面烫平夹层和反面烫平夹层的出口处分别设置有一脱料铲板，该脱料铲板包括一杠杆、一转轴、一铲板和一重量块，所述铲板和重量块分别位于所述杠杆的两端，所述杠杆转动于所述转轴，所述铲板在重量块作用下抵持于所述正面烫平辊筒或反面烫平辊筒表面。

本申请还公开了一种大型烫平机，包括多个所述的烫平机，该多个烫平机首尾串联。

与现有技术相比，本发明的优点在于：本发明通过正反两个烫平辊筒，可以实现对布草的双面熨烫，烫平效果好。

附图说明

为了更清楚地说明本申请实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请中记载的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1所示为本发明具体实施例中大型烫平机的立体结构示意图；

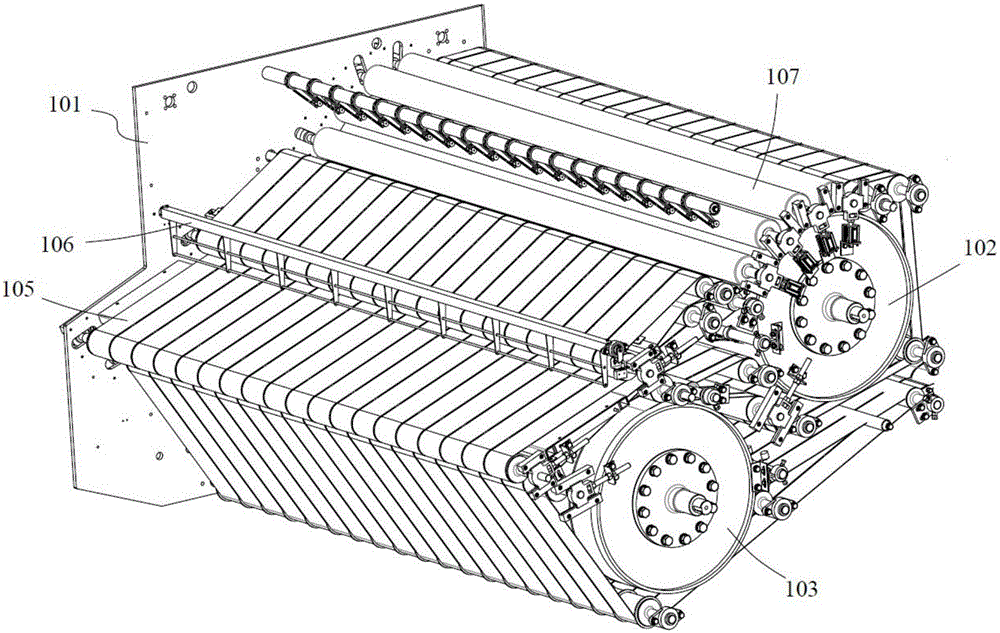

图2所示为本发明具体实施例中单个烫平机的立体结构示意图；

图3所示为本发明具体实施例中安全挡板组件的立体放大示意图；

图4所示为本发明具体实施例中单个烫平机的侧视图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行详细的描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护的范围。

结合图1所示，大型烫平机，包括多个烫平机100，该多个烫平机100首尾串联，每个熨平机100分别用以实现布草的双面熨烫。

该技术方案中，可以根据实际需要，可以设置多组烫平机，第一组烫平机熨烫完成后，进入第二组烫平机进行二次熨烫，以进一步提高烫平效果。

在一实施例中，也可以设置一个烫平机。

结合图2至图4所示，每个烫平机分别包括机架101，以及安装于机架101上的一正面烫平辊筒102、一反面烫平辊筒103、多个导向辊104和传送带105，传送带105支撑于导向辊104上，传送带105自布草输送方向沿第一时针方向绕设于正面烫平辊筒102表面、以及沿第二时针方向绕设于反面烫平辊筒103表面，第一时针方向和第二时针方向相反。

该技术方案中，通过正反两个烫平辊筒，可以实现对布草的双面熨烫，烫平效果好。

传送带105包括第一传送带1051、第二传送带1052和第三传送带1053，第一传送带1051末端延伸至正面烫平辊筒102表面，第二传送带1052与正面烫平辊筒102之间形成有正面烫平夹层，第三传送带1053与反面烫平辊筒103之间形成有反面烫平夹层。

该技术方案中，布草沿第一时针方向移动于正面烫平夹层内，并沿第二时针方向移动于反面烫平夹层内。

第一传送带1051的上表面形成有第四传送带1054，第四传送带1054的两端分别传动于第一活动辊1041和第一导向辊1042上，第四传送带1054与第一传送带1051之间形成有布草导引夹层。

该技术方案中，通过第四传送带1054和第一传送带1051之间形成的夹层，可以对进入的布草进行平整，保证布草进行烫平前保持平整状态，提高烫平效果，避免褶皱。

第一活动辊1041位于布草导引夹层的入口处，第一活动辊1041与第一导向辊1042之间的距离可调。

结合图3所示，布草导引夹层的入口设置有安全挡板组件106，该安全挡板组件106包括转动设于机架101上的横杆1061，横杆1061的下方凸伸有挡板1062，横杆的端部设有驱动板1063，驱动板的下方对应设置有行程开关1064，挡板在转动至设定位置(转动至一定角度)时通过驱动板触发行程开关1064，行程开关1064与电力开关连接，行程开关触发后切断电力开关。

在烫平作业时，操作人员的衣物或头发容易卷入烫平机中，通过设置安全挡板组件可以对周围人员或物进行阻隔，同时，当衣物或头发等不慎卷入时，挡板会被推动转动，当转动至设定角度时，驱动板触发行程开关，行程开关对电力进行控制，切断整个机器电源，让机器停止工作，避免危险产生。

第一传送带1051末端和正面烫平夹层的入口之间阵列设置有多个压辊组件107，每个压辊组件分别包括导引支架1071、一压辊1072和一气缸1073，压辊1072安装于导引支架1071上并可接近或远离正面烫平辊筒102表面，气缸1073固定于正面烫平辊的端面或机架101上，气缸的输出端连接于压辊1072。

该技术方案中，气缸可以带动压辊接近或远离正面烫平辊表面，导引支架上设有与压辊端部配合的滑道，通过活动作用于正面烫平辊筒102表面的压辊组件，在弹簧作用下，可以调节压辊作用于烫平辊筒表面的压力。

压辊1072包括与正面烫平辊筒102并列设置的主体部，该主体部表面铺设有弹性保护层，弹性保护层与主体部表面之间阵列分布有多个弹簧。

优选的，弹性保护层为毛毡。

该技术方案中，通过表面的毛毡接触层，以及弹簧的弹性的作用，可以起到对待烫平布草的保护作用。

正面烫平夹层和反面烫平夹层的出口处分别设置有一脱料铲板108，该脱料铲板108包括一杠杆1081、一转轴1082、一铲板1083和一重量块1084，铲板1083和重量块1084分别位于杠杆的两端，杠杆1081转动于转轴，铲板在重量块作用下抵持于正面烫平辊筒102或反面烫平辊筒103表面。

该技术方案中，通过杠杆作用，使得铲板的末端始终抵持于辊筒表面，避免烫平结束的布草继续沿辊筒转动。
