一种能够研磨裁布刀的裁布机的制作方法

本发明涉及裁布设备领域，尤其涉及一种能够研磨裁布刀的裁布机。

背景技术：

随着机械化程度的推进，各行各业大多都朝着机械化自动化的方向发展，在布料的裁剪领域同样实现了机械化自动化，现有的裁布大多都会应用裁布机。

现有的裁布机大多包括放置布料的机架，在机架上设置有可以前后左右活动的裁布活动装置，在裁布活动装置上设置有裁切机构，现有的裁切机构大多都包括用于布料的裁切装置，裁切机构的核心部件是裁切刀，但是裁切刀在应用时大多都会出现不同程度的磨损变钝，因此可能会出现切口不平整的情况，同时需要经常更换切刀，增大了裁布所用的时间成本。

技术实现要素：

本发明的目的是提供一种能够研磨裁布刀的裁布机，在裁布机构上设置有与裁切装置的切刀配合的研磨装置，通过研磨摆动装置控制研磨头与切刀的配合与分离，提高切刀使用寿命的同时不会影响到裁切装置的工作，避免因切刀变钝产生的切口不平整情况发生，同时降低了换刀所用的时间成本。

为了实现以上目的，本发明采用的技术方案为：一种能够研磨裁布刀的裁布机，它包括机架(1)，所述的机架(1)上设置有可前后左右活动的裁布活动活动装置(2)，所述的裁布活动装置(2)上设置有裁切机构(3)，所述的裁切机构(3)包括设置在裁布活动装置(2)上的裁切座(16)，所述的裁切座(16)上设置有与布料配合的裁切装置(17)和与裁切装置(17)上的切刀配合的研磨装置(18)，所述的研磨装置(18)包括设置在裁切座(16)上的研磨电机(35)和铰接在裁切座(16)上的研磨摆动座(34)，且研磨摆动座(34)的铰接中心与研磨电机(35)的输出轴的中心在同一竖直线上，所述的研磨摆动座(34)内设置有相互连动的研磨轴(38)和研磨动力承接轴(37)，所述的研磨轴(38)上套接有研磨块(39)，所述的研磨承接轴(37)和研磨电机(35)的输出轴通过研磨传动链(36)和研磨传动带配合，所述的研磨摆动座(34)与裁切座(16)上设置的研磨摆动装置配合。

进一步的，所述的研磨摆动装置包括设置裁切座(16)上的研磨摆动电机(31)，所述的研磨摆动电机(31)的输出轴上套接有研磨摆动套(32)，所述的研磨摆动套(32)上设置有与研磨摆动座(34)中部连接的摆动连接块(33)。

进一步的，所述的研磨摆动电机(31)的输出轴上还配合有CCD检测座，所述的CCD检测座上设置有CCD检测仪(40)，且CCD检测仪(40)的中心线与研磨摆动电机(31)输出轴的中心线不在同一竖直直线上。

进一步的，所述的裁切装置(17)包括设置在裁切座(16)上的裁切升降电机(21)，所述的裁切升降电机(21)连接有裁切升降曲柄(22)，所述的裁切升降曲柄(22)连接有裁切升降座(23)，且裁切升降座(23)与裁切座(16)上的裁切升降滑轨配合，所述的裁切升降座(23)上设置有裁切安装块(24)，所述的裁切安装块(24)上安装有与布料配合切刀(30)，且裁切座(16)上设置有与切刀配合的切刀卡紧块(28)，所述的切刀卡紧块由与切刀(30)各个面相切的转轮组成。

进一步的，所述的裁切座(16)上设置有空心的裁切转动套(27)，所述的切刀卡紧块(28)设置在裁切转动套(27)上，所述的裁切转动套(27)通过传动部件与裁切座(16)上设置的裁切转动电机(26)配合，所述的切刀安装块(24)的上部为轴型，所述的裁切升降座(23)内设置有与切刀安装块(24)上部配合的裁切轴承套(25)。

进一步的，所述的裁切座(16)的下部设置有与裁切转动套(27)配合的裁切连动座(29)，所述的裁切连动座(29)上也设置有切刀(30)配合的切刀卡紧块(28)。

进一步的，所述的裁切座(16)上设置有照明升降气缸(19)，所述的照明升降气缸(19)的下方连接有照明灯(20)。

进一步的，所述的裁布活动装置(2)包括设置在机架(1)上的裁布前后活动装置和裁布前后活动装置上设置的裁布左右活动装置，所述的裁切座(16)设置在裁布左右活动装置上，所述的裁布前后活动装置包括与机架(1)上的裁布前后活动滑轨(9)配合的裁布前后活动座(4)，所述的裁布前后活动座(4)上设置有裁布前后活动电机(5)，所述的裁布前后活动电机(5)通过传动部件与裁布前后活动座(4)上的裁布前后活动轴(6)配合，所述的裁布前后活动轴(6)上套接有与机架(1)上前后走向设置的裁布前后活动齿条(8)配合的裁布前后活动齿轮(7)，所述的裁布左右活动装置设置在裁布前后活动座(4)上。

进一步的，所述的裁布左右活动装置包括与裁布前后活动座(4)上的裁布左右活动滑轨(9)配合的裁布左右活动块(11)，所述的裁布左右活动块(11)上设置有相互配合的裁布左右活动电机(12)和裁布左右活动轴(13)，所述的裁布左右活动轴(13)上套设有与裁布前后活动座(4)上左右走向设置的裁布左右活动齿条(15)配合的裁布左右活动齿轮(14)。

本发明的有益效果为：

1、在裁布机构上设置有与裁切装置的切刀配合的研磨装置，通过研磨摆动装置控制研磨头与切刀的配合与分离，提高切刀使用寿命的同时不会影响到裁切装置的工作，避免因切刀变钝产生的切口不平整情况发生，同时降低了换刀所用的时间成本。

2、研磨摆动装置的结构简单，操作方便，并且能够实现较为精准的摆动，进而确保精度的切刀研磨效果。

3、CCD检测仪的设计，可以对切刀切割后的布料切口进行检测，进而可以及时发现切口的问题，避免大范围的影响。

4、裁切装置的结构简单，操作方便，并且通过切刀卡紧块对切刀进行卡位，防止其在裁布的过程中出现偏移，同时切刀夹紧块的结构设计不会影响到切刀的升降调节。

5、裁切转动电机的设计，可以实现切刀和切刀卡紧块的同步转动，进而防止切刀折断的同时能够调节切刀的切割角度，实现更好的裁布效果。

6、裁切连动块和下部的切刀卡紧块的设计，可以进一步对切刀进行定位，进一步避免切刀偏移，同时也能均匀受力，防止切刀折断。

7、照明升降气缸和照明灯的设计，可以在夜间进行裁布操作，同时能够防止室内灯暗淡时裁切失误的情况发生。

8、裁布活动装置的结构简单操作方便，且前后活动和左右活动均通过齿轮和齿条配合实现，进而极大的确保了前后活动和左右活动的精度。

附图说明

图1为一种能够研磨裁布刀的裁布机的立体示意图。

图2为裁布前后活动装置的立体示意图。

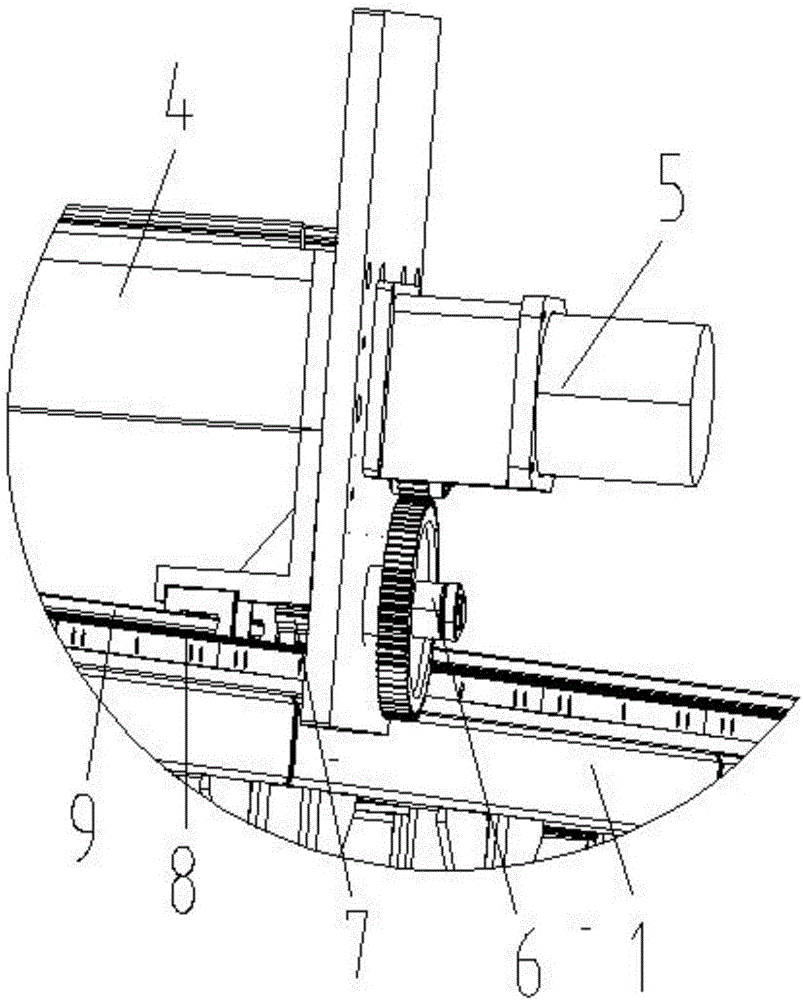

图3为图1中A的局部放大图。

图4为裁切机构的立体示意图。

图5为裁切装置的立体示意图

图6为研磨装置的立体示意图。

图中所示文字标注表示为：1、机架；2、裁布活动装置；3、裁切机构；4、裁布前后活动座；5、裁布前后活动电机；6、裁布前后活动轴；7、裁布前后活动齿轮；8、裁布前后活动齿条；9、裁布前后活动滑轨；10、裁布左右活动滑轨；11、裁布左右活动块；12、裁布左右活动电机；13、裁布左右活动轴；14、裁布左右活动齿轮；15、裁布左右活动齿条；16、裁切座；17、裁切装置；18、研磨装置；19、照明升降气缸；20、照明灯；21、裁切升降电机；22、裁切升降曲柄；23、裁切升降座；24、切刀安装块；25、裁切轴承套；26、裁切转动电机；27、裁切转动套；28、切刀卡紧块；29、裁切连动座；30、切刀；31、研磨摆动电机；32、研磨摆动套；33、摆动连接块；34、研磨摆动座；35、研磨电机；36、研磨传动轮；37、研磨动力承接轴；38、研磨轴；39、研磨块；40、CCD检测仪。

具体实施方式

为了使本领域技术人员更好地理解本发明的技术方案，下面结合附图对本发明进行详细描述，本部分的描述仅是示范性和解释性，不应对本发明的保护范围有任何的限制作用。

如图1-图6所示，本发明的具体结构为：一种能够研磨裁布刀的裁布机，它包括机架1，所述的机架1上设置有可前后左右活动的裁布活动活动装置2，所述的裁布活动装置2上设置有裁切机构3，所述的裁切机构3包括设置在裁布活动装置2上的裁切座16，所述的裁切座16上设置有与布料配合的裁切装置17和与裁切装置17上的切刀配合的研磨装置18，所述的研磨装置18包括设置在裁切座16上的研磨电机35和铰接在裁切座16上的研磨摆动座34，且研磨摆动座34的铰接中心与研磨电机35的输出轴的中心在同一竖直线上，所述的研磨摆动座34内设置有相互连动的研磨轴38和研磨动力承接轴37，所述的研磨轴38上套接有研磨块39，所述的研磨承接轴37和研磨电机35的输出轴通过研磨传动链36和研磨传动带配合，所述的研磨摆动座34与裁切座16上设置的研磨摆动装置配合。

优选的，所述的研磨摆动装置包括设置裁切座16上的研磨摆动电机31，所述的研磨摆动电机31的输出轴上套接有研磨摆动套32，所述的研磨摆动套32上设置有与研磨摆动座34中部连接的摆动连接块33。

优选的，所述的研磨摆动电机31的输出轴上还配合有CCD检测座，所述的CCD检测座上设置有CCD检测仪40，且CCD检测仪40的中心线与研磨摆动电机31输出轴的中心线不在同一竖直直线上。

优选的，所述的裁切装置17包括设置在裁切座16上的裁切升降电机21，所述的裁切升降电机21连接有裁切升降曲柄22，所述的裁切升降曲柄22连接有裁切升降座23，且裁切升降座23与裁切座16上的裁切升降滑轨配合，所述的裁切升降座23上设置有裁切安装块24，所述的裁切安装块24上安装有与布料配合切刀30，且裁切座16上设置有与切刀配合的切刀卡紧块28，所述的切刀卡紧块由与切刀30各个面相切的转轮组成。

优选的，所述的裁切座16上设置有空心的裁切转动套27，所述的切刀卡紧块28设置在裁切转动套27上，所述的裁切转动套27通过传动部件与裁切座16上设置的裁切转动电机26配合，所述的切刀安装块24的上部为轴型，所述的裁切升降座23内设置有与切刀安装块24上部配合的裁切轴承套25。

优选的，所述的裁切座16的下部设置有与裁切转动套27配合的裁切连动座29，所述的裁切连动座29上也设置有切刀30配合的切刀卡紧块28。

优选的，所述的裁切座16上设置有照明升降气缸19，所述的照明升降气缸19的下方连接有照明灯20。

优选的，所述的裁布活动装置2包括设置在机架1上的裁布前后活动装置和裁布前后活动装置上设置的裁布左右活动装置，所述的裁切座16设置在裁布左右活动装置上，所述的裁布前后活动装置包括与机架1上的裁布前后活动滑轨9配合的裁布前后活动座4，所述的裁布前后活动座4上设置有裁布前后活动电机5，所述的裁布前后活动电机5通过传动部件与裁布前后活动座4上的裁布前后活动轴6配合，所述的裁布前后活动轴6上套接有与机架1上前后走向设置的裁布前后活动齿条8配合的裁布前后活动齿轮7，所述的裁布左右活动装置设置在裁布前后活动座4上。

优选的，所述的裁布左右活动装置包括与裁布前后活动座4上的裁布左右活动滑轨9配合的裁布左右活动块11，所述的裁布左右活动块11上设置有相互配合的裁布左右活动电机12和裁布左右活动轴13，所述的裁布左右活动轴13上套设有与裁布前后活动座4上左右走向设置的裁布左右活动齿条15配合的裁布左右活动齿轮14。

具体使用时，先将待裁切的布料平放在机架1上，然后通过裁布前后活动电机5带动裁布前后活动齿轮7转动，进而配合裁布前后活动齿条8使裁布前后活动座4移动到合适的位置，之后通过裁布左右活动电机12带动裁布左右活动齿轮14配合裁布左右活动齿条15使裁切座16移动到一端，之后先通过裁切转动电机26调节切刀30的角度，再通过裁切升降电机21调节切刀30的高度，使其与布料配合，如果是在晚上开启照明灯20，然后通过裁布左右活动电机12带动裁布左右活动齿轮14配合裁布左右活动齿条15使裁切座16移动到另一端，完成一次裁布，后续操作和上述操作一致，如果CCD检测仪检测出裁布的切口不平整时，先通过研磨摆动电机31带动研磨摆动块34摆动，进而使研磨块39与切刀30配合，然后通过研磨电机35带动研磨轴38转动，进而使研磨块39对切刀进行研磨。

需要说明的是，在本文中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

本文中应用了具体个例对本发明的原理及实施方式进行了阐述，以上实例的说明只是用于帮助理解本发明的方法及其核心思想。以上所述仅是本发明的优选实施方式，应当指出，由于文字表达的有限性，而客观上存在无限的具体结构，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进、润饰或变化，也可以将上述技术特征以适当的方式进行组合；这些改进润饰、变化或组合，或未经改进将发明的构思和技术方案直接应用于其它场合的，均应视为本发明的保护范围。
