高效罗口机的制作方法

本实用新型涉及罗口机械，具体涉及能一边生产罗纹一边进行分切的高效罗口机。

背景技术：

现有的罗口机，包括机架，机架上设置有线锤架、设置于所述的线锤架下方的导向装置、设置于所述的导线装置下方的成型筒、设置于所述的成型桶下方收装桶，成型筒成型后的产品会装入收装桶内；不过由于罗口机的运行机理，其成型后的产品从成型筒中落下时是不停地翻转的，具体是沿卷材罗纹的长轴不停翻转而落入收装桶的，因此目前收纳卷材罗纹的方式都是直接让其落入收装桶内，这样卷材罗纹堆叠地落入收装桶内，在后续分切时常有某些部分的卷材罗纹需要用很大的力才能拉出，拉出后再绷住分切，这样制得的卷材罗纹分切后长度会不一致。另外，不论是否解决上述问题，制好后的卷材罗纹后续的分切还是得重新从收装桶中或收卷盘中取出另行放入到分切机中才能进行分切，使得罗纹袖口或罗纹领口的整个生产过程太长，工时长、工效低。

技术实现要素：

本实用新型主要解决的技术问题在于，提供一种能一边生产罗纹一边进行分切的高效罗口机。

本实用新型解决其技术问题所采用的技术方案是：高效罗口机，包括机架，所述机架上设置有线锤架，线锤架下方设有导线装置，导线装置下方设置成型筒，成型筒下方设置有收装桶，还包括固定设置在成型筒下方的配合旋转板，所述配合旋转板的中间设有允许卷材罗纹通过的通孔，所述配合旋转板通过电机的驱动旋转；还包括圆形的收卷盘和收卷盘连接杆，所述收卷盘可沿其中心转动地铰接在收卷盘连接杆上，所述收卷盘连接杆固定连接在配合旋转板的下表面上，所述收卷盘在配合旋转板旋转时也旋转以此收纳卷材罗纹；所述配合旋转板的下表面还固定设置有皮带轮，皮带绕于皮带轮和电机轴上的皮带轮，通过电机的驱动配合旋转板以竖直轴转动；所述皮带轮由三层固定连接构成，分别为第一轮齿轮、中间光滑轮和第二轮齿轮，皮带绕于中间光滑轮上，第一轮齿轮和第二轮齿轮的内齿直径大于中间光滑轮的直径，所述第一轮齿轮和第二轮齿轮共同与分切前置齿轮啮合，分切前置齿轮的直径等于收卷盘的直径，所述分切前置齿轮的外表面的中心设有收卷盘的中轴可拧入的螺纹口。由于成型后的卷材罗纹从成型筒中落下时是不停地翻转的，因此设置了配合旋转板配合卷材罗纹的翻转，并且收卷盘也随着配合旋转板的旋转而旋转，这也就保证了落下的罗纹卷材是一直绕在收卷盘上而不会出现翻折地绕在收卷盘上，这样的收卷方式也保证了卷材罗纹整体的张力基本一致，不存在由于堆叠方式收纳的卷材罗纹的张力不均的问题。传动盘和收卷盘驱动电机通过皮带传动。考虑到配合旋转板是不停地转动地，如果能够充分利用可以减少后续分切时分切机上收卷盘（到了分切时其实为放卷盘，将收卷的卷材罗纹放卷至分切机上进行分切）的旋转，因此将驱动配合旋转板旋转的配合旋转板下表面上固定设置的皮带轮设置成三层结构，利用皮带轮的旋转驱动与其啮合的分切前置齿轮，再将前一个收卷盘（即罗口机刚开始工作时收卷的第一个收卷盘无法同时进行分切）固定安装到分切前置齿轮上，然后罗口机继续启动运转，配合旋转板转动进行下一个收卷盘收卷的工作，同时驱动与其啮合的分切前置齿轮转动，因此固定安装到分切前置齿轮上的前一个收卷盘即可进行分切工作的放卷工作，省去了分切机的放卷装置，省去放卷驱动电机，减少设备数量还能减少能耗。利用已有的设置通过齿轮啮合传动，构思巧妙。当然，为实现本实用新型的目的，还需将分切前置齿轮的中轴铰接在机架上。

作为本实用新型高效罗口机的进一步改进，传动盘以皮带传动的方式和收卷盘驱动电机相连，收卷盘驱动电机固定设置在配合旋转板的下表面。这样的设置收卷盘驱动电机相对于配合旋转板是静止的，然后其自身的运转之后再驱动传动盘转动即可完成卷材罗纹的收卷工作。

作为本实用新型高效罗口机的进一步改进，通孔为圆孔。这样的设置充分考虑到从成型筒落下的卷材罗纹是不停翻转，因此圆孔不会出现刮伤下落的卷材罗纹的情况，为更一步以防通孔伤害卷材罗纹，圆孔的直径大于卷材罗纹的宽度，并可在通孔的边缘倒圆角，使通孔的边缘更平滑。

本实用新型收纳的卷材罗纹的张力均匀，分切后制得的卷材罗纹长度均匀一致；并且保证了卷材罗纹绕在收卷盘上是不翻折的；并且省去放卷驱动电机，减少设备数量还能减少能耗。利用已有的设置通过齿轮啮合传动，构思巧妙。在收卷卷材罗纹时同时进行分切的放卷工作，节约了工时，提高了工效。

附图说明

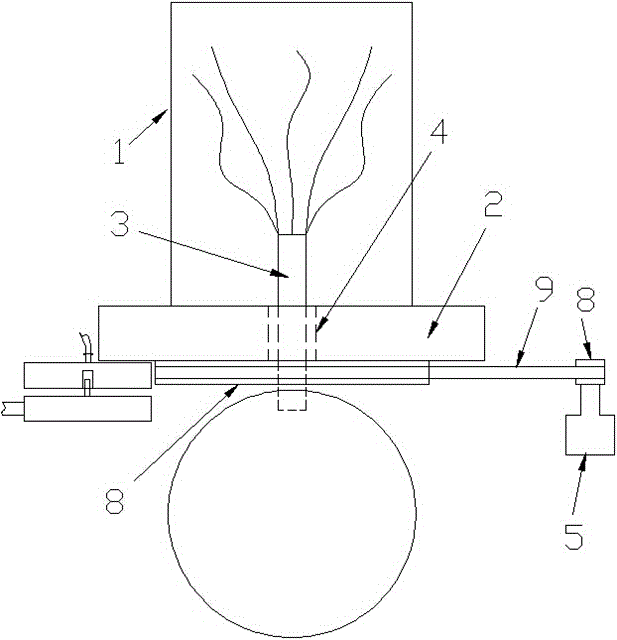

图1为本实用新型高效罗口机的结构示意图；

图2为图1的左视图；

图3为图2中分切前置齿轮和皮带轮部分的放大示意图。

图中：1、成型筒 2、配合旋转板 3、卷材罗纹 4、通孔 5、电机 6、收卷盘 7、收卷盘连接杆 8、皮带轮 9、皮带 10、收卷盘驱动电机 11、传动盘 12、第一轮齿轮 13、中间光滑轮 14、第二轮齿轮 15、分切前置齿轮 16、中轴 17、螺纹口。

具体实施方式

为了对本实用新型的技术特征、目的以及效果有更加清楚地了解，现对照附图详细说明本实用新型的具体实施方式。

如图1至图3所示，高效罗口机，包括机架，所述机架上设置有线锤架，线锤架下方设有导线装置，导线装置下方设置成型筒1，成型筒1下方设置有收装桶，还包括固定设置在成型筒1下方的配合旋转板2，所述配合旋转板2的中间设有允许卷材罗纹3通过的通孔4，所述配合旋转板2通过电机5的驱动旋转；还包括圆形的收卷盘6和收卷盘连接杆7，所述收卷盘6可沿其中心转动地铰接在收卷盘连接杆7上，所述收卷盘连接杆7固定连接在配合旋转板2的下表面上，所述收卷盘6在配合旋转板2旋转时也旋转以此收纳卷材罗纹3；所述配合旋转板2的下表面还固定设置有皮带轮8，皮带9绕于皮带轮8和电机5轴上的皮带轮8，通过电机5的驱动配合旋转板2以竖直轴转动；所述皮带轮8由三层固定连接构成，分别为第一轮齿轮12、中间光滑轮13和第二轮齿轮14，皮带9绕于中间光滑轮13上，第一轮齿轮12和第二轮齿轮14的内齿直径大于中间光滑轮13的直径，所述第一轮齿轮12和第二轮齿轮14共同与分切前置齿轮15啮合，分切前置齿轮15的直径等于收卷盘6的直径，所述分切前置齿轮15的外表面的中心设有收卷盘6的中轴16可拧入的螺纹口17。还包括向收卷盘6传动的传动盘11，传动盘11以皮带9传动的方式和收卷盘驱动电机10相连，收卷盘驱动电机10固定设置在配合旋转板2的下表面。通孔4为圆孔。

以上内容是结合具体的优选技术方案对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本实用新型的保护范围。
