一种去毛装置的制作方法

本实用新型涉去毛设备技术领域，具体为一种去毛装置。

背景技术：

目前，对于很多纺织品来说，纺织品容易起毛起球，是因为与外界物体发生摩擦，日久以后纺织品的纤维因摩擦而发生滑移松散，纤维顶端被拉出纺织品表面，因此造成了纺织品起毛，纺织品起毛后随着继续摩擦，促使起毛纤维继续相互聚拢，形成球状，所以需要在纤维起球之前将毛状物去掉。

技术实现要素：

本实用新型的目的在于提供一种去毛装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种去毛装置，包括底板、固定架、一号伸缩装置、二号伸缩装置、储物室、吸毛装置、电动机、伸缩杆、三号伸缩装置和电机室；所述底板左侧安装有固定架，所述固定架上侧安装有滚动带，且滚动带安装有转轴，所述底板内部安装有一号伸缩装置，所述一号伸缩装置内部安装有伸缩杆，所述伸缩杆上侧安装有去毛刷，所述二号伸缩装置内部安装有伸缩杆，所述伸缩杆上侧安装有去毛刷，所述底板表面安装有储物室，所述储物室上侧安装有吸毛装置，所述底板右侧安装有电机室，所述电机室表面安装有开关，所述电机室内部安装有电动机，所述电动机通过连轴器与转轴相连。

优选的，所述三号伸缩装置内部安装有伸缩杆，所述伸缩杆上侧安装有去毛刷。

优选的，所述吸毛装置上安装有吸毛口。

优选的，所述吸毛装置上安装有管道。

优选的，所述吸毛装置上安装有吸尘器。

优选的，所述电机室表面安装有调速转钮，且调速转钮右侧安装有调速表。

优选的，所述储物室内部安装有滤网。

与现有技术相比，本实用新型的有益效果是：本实用新型通过在电机室表面安装有调速转钮，可以控制滚动带的转速，避免了因滚动带转速过快对纺织品的损害，而且在储物室上侧安装有吸毛装置，可以更有效的进行吸毛工作，而且在底板表面安装有储物室，可以储存去除的毛状物，防止造成污染，而且在固定架上侧安装有滚动带，可以使纺织品的去毛更彻底，而且在底板内部安装有伸缩装置，可以方便纺织品的摆放和去毛。

附图说明

图1为本实用新型一种去毛装置的结构示意图；

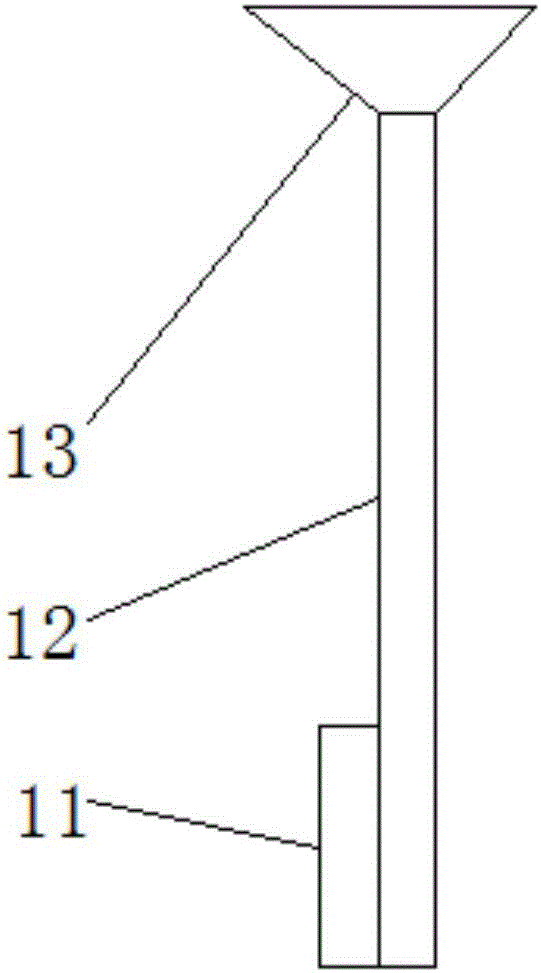

图2为本实用新型一种去毛装置的吸毛装置结构示意图。

图中：1-固定架；2-一号伸缩装置；3-伸缩杆；4-储物室；5-吸毛装置；6-二号伸缩装置；7-底板；8-调速转钮；9-调速表；10-开关；11-吸尘器；12-管道；13-吸毛口；14-电动机；15-连轴器；16-滚动带；17-转轴；18-电机室；19-去毛刷；20-滤网；21-三号伸缩装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供的一种实施例：一种去毛装置，包括固定架1、一号伸缩装置2、伸缩杆3、储物室4、吸毛装置5、二号伸缩装置6、底板7、电动机14、电机室18和三号伸缩装置21；底板7左侧安装有固定架1，固定架1上侧安装有滚动带16，且滚动带16安装有转轴17，底板7内部安装有一号伸缩装置2，一号伸缩装置2内部安装有伸缩杆3，伸缩杆3上侧安装有去毛刷19，二号伸缩装置6内部安装有伸缩杆3，伸缩杆3上侧安装有去毛刷19，底板7表面安装有储物室4，储物室4上侧安装有吸毛装置5，底板7右侧安装有电机室18，电机室18表面安装有开关10，电机室18内部安装有电动机14，电动机14通过连轴器15与转轴17相连，吸毛装置5上安装有吸毛口13，吸毛装置5上安装有管道12，吸毛装置5上安装有吸尘器11，电机室18表面安装有调速转钮8，且调速转钮8右侧安装有调速表9，储物室4内部安装有滤网20。

具体使用方式：本实用新型工作中，启动开关10，电动机14开始转动，电动机14通过连轴器15带动滚动带16运转，同时启动一号伸缩装置2、二号伸缩装置6和三号伸缩装置21，去毛刷19开始下降，将纺织品放入毛刷19表面，再启动一号伸缩装置2、二号伸缩装置6和三号伸缩装置21，去毛刷19开始上升，使纺织品与滚动带16贴合，滚动带16带动纺织品向前运动，再启动吸毛装置5，实现去毛工作。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
