一种用于晾衣架的钢绳升降结构的制作方法

本实用新型涉及卫浴行业，尤其是与一种用于晾衣架的钢绳升降结构有关。

背景技术：

目前，人们通常是把需要晾晒的衣服用衣架挂在阳台等的顶棚的晾衣杆上，最常见的挂晒方式是通过衣叉将衣服顶至晾衣杆挂设，此方式非常不便，且对于较矮用户非常吃力；为此，人们发明了电动晾衣架，电动晾衣架通常包括机体、设于机体内的控制装置、受所述控制装置控制的可拉伸或收缩的两根活动拉绳以及位于两根拉绳之间的晾衣杆，电动晾衣架能够实现拉绳的自动升降，通过拉绳的自动升降即可实现晾衣杆的升降，极大方便了人们的日常生活；但现有电动晾衣架存在如下技术缺陷：现有晾衣架活动拉绳与晾衣杆连接强度不足，易脱落，此外，活动拉绳与晾衣杆采用固定连接，导致需要与承重相对等的力才能进行驱动升降，需要过大的驱动力，导致升降驱动难，而且使得活动拉绳与晾衣杆易损坏，使用寿命短；因此，现有的晾衣架的升降结构难以满足使用的需求。

技术实现要素：

本实用新型的目的在于解决现有中的问题，提供一种用于晾衣架的钢绳升降结构，其结构简单、设计合理且易实现，利用绕设固定的方式加强晾衣杆与活动拉绳之间连接的稳定性与强度；此外，还利用动滑轮升降原理降低驱动力，进而使得晾衣杆可以承载更大的承重量，给予更佳的使用体验。

为达成上述目的，本实用新型采用如下技术方案：

一种用于晾衣架的钢绳升降结构，该升降结构包括活动拉绳；还包括转动轮、定滑轮及承载件；所述转动轮可转动地装设于晾衣架横杆；所述承载件形成有间隔设置的第一、第二贯穿部，所述活动拉绳一端穿过第一贯穿部并绕设转动轮，再经由第二贯穿部穿出与该承载件形成活动挂设，所述活动拉绳的另一端与所述定滑轮配合。

进一步地，还包括一封接防脱组件，其对应转动轮处装设；所述封接防脱组件包括一封接盖、锁 固件；所述封接盖盖设于转动轮，并形成供锁固件穿过的通孔；其中，所述封接盖与转动轮对应，并以锁固件穿过所述通孔将封接盖盖设于转动轮外侧。

进一步地，所述活动拉绳的另一端还设有一防脱构件，其挂抵于所述承载件。

进一步地，所述承载件呈环状设置，中部形成有一隔墙部以隔设形成所述第一、第二贯穿部。

本实用新型所述的技术方案相对于现有技术，取得的有益效果是：

(1)本实用新型所提供一种用于晾衣架的钢绳升降结构，其结构简单、设计合理且易实现，利用绕设固定方式加强晾衣杆与活动拉绳之间连接的稳定性与强度，此外，还利用动滑轮升降原理降低驱动力，进而使得晾衣杆可以承载更大的承重量，可提高活动拉绳一倍承重能力,大大降低了钢丝绳脱落的风险，延长使用寿命，且给予更佳的使用体验；

(2)本实用新型所提供通过封接盖与锁固件对转动轮与活动拉绳进行固定，防止其脱落或掉落，避免掉落时对人身造成伤害，此外，还能提升产品整体的美观度；

(3)本实用新型通过防脱构件来降低活动拉绳从承载件脱落的概率，避免晾衣架整体掉落产生危险的情况，起到安全保护作用，且能够有效提升活动拉绳固定强度与稳定性；

(4)本实用新型承载件通过中空环形设计，且间隔成两个独立的贯穿部，避免环绕的活动拉绳产生过大的摩擦阻力，提升使用寿命。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本实用新型的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型所述升降结构的立体分解结构示意图；

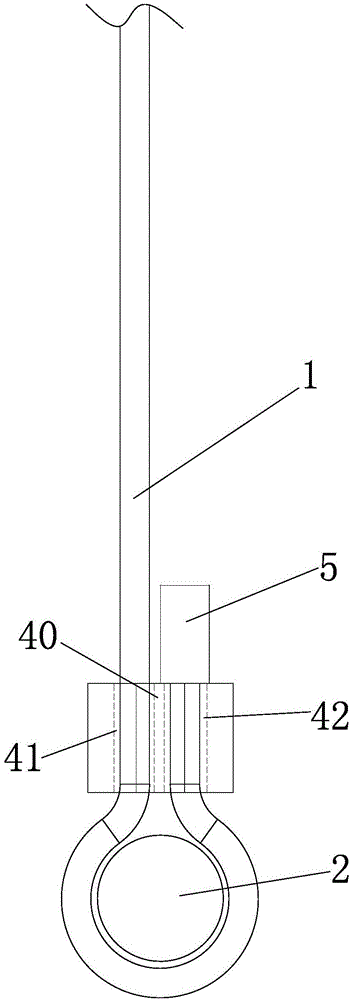

图2为本实用新型所述升降结构的正视图；

图3为本实用新型所述装设有升降结构的晾衣架的立体结构示意图。

具体实施方式

为了使本实用新型所要解决的技术问题、技术方案及有益效果更加清楚、明白，以下结合附图和实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用 新型，并不用于限定本实用新型。

如图1至图3所示，本实用新型所述一种用于晾衣架的钢绳升降结构，该升降结构包括活动拉绳1，该活动拉绳1为钢丝绳；还包括转动轮2、定滑轮3及承载件4；

所述转动轮2可转动地装设于晾衣架横杆；所述承载件4呈环状设置，中部形成有一隔墙部40以隔设形成所述第一、第二贯穿部41、42；所述活动拉绳1一端穿过第一贯穿部41并绕设转动轮2，再经由第二贯穿部42穿出与该承载件4形成活动挂设，所述活动拉绳1的另一端与所述定滑轮3配合；所述活动拉绳1的另一端还设有一防脱构件5，其与挂抵于所述承载件4。

更具体地，还包括一封接防脱组件6，其对应转动轮2处装设；所述封接防脱组件6包括一封接盖61、锁固件62；所述封接盖61盖设于转动轮2，并形成供锁固件62穿过的通孔；其中，所述封接盖61与转动轮2对应，并以锁固件62穿过所述通孔将封接盖61盖设于转动轮2外侧。

具体实施方式，本实用新型所述一种用于晾衣架的钢绳升降结构，其主要包括以下部件：活动拉绳1、转动轮2、定滑轮3、承载件4、防脱构件5、封接盖61及锁固件62；

实际装配与使用，首先，将转动轮2固定在晾衣架的晾衣杆上(即横杆)，而后将活动拉绳1一端穿过承载件4内形成第一贯穿部41，并绕过转动轮2后再由从下至上贯穿承载件4内的第二贯穿部42，随后在于防脱构件5相接并挂设在承载件4上；而活动拉绳1另一端牵引至装设在阳台顶部的定滑轮3上，并与控制部件(图中未示出)相接；

最后，对应转动轮2位置，将封接盖61盖设，并通过锁固件62贯穿封接盖61，使锁固件62与转动轮2的转轴相接于一体，以完成整个装配过程；

使用时，通过控制部件驱动定滑轮3上活动拉绳1的一端，带动活动拉绳1沿其升降位移，而位于晾衣杆上的转动轮2则变成了一个动滑轮，利用动滑轮省力原理，使得整个晾衣架在上升时的驱动力减小，继而使得晾衣杆可以承载更大的承重量，可提高活动拉绳1一倍承重能力。

本实用新型所提供一种用于晾衣架的钢绳升降结构，其结构简单、设计合理且易实现，利用绕设固定方式加强晾衣杆与活动拉绳之间连接的稳定性与强度，此外，还利用动滑轮升降原理降低驱动力，进而使得晾衣杆可以承载更大的承重量，可提高活动拉绳一倍承重能力,大大降低了钢丝绳脱落的风险，延长使用寿命，且给予更佳的使用体验；本实用新型所提供通过封接盖与锁固件对转动轮与活动拉绳进行固定，防止其脱落或掉落，避免掉落时对人身造成伤害，此外，还能提升产品整体的美观度； 本实用新型通过防脱构件来降低活动拉绳从承载件脱落的概率，避免晾衣架整体掉落产生危险的情况，起到安全保护作用，且能够有效提升活动拉绳固定强度与稳定性；本实用新型承载件通过中空环形设计，且间隔成两个独立的贯穿部，避免环绕的活动拉绳产生过大的摩擦阻力，提升使用寿命。

上述说明示出并描述了本实用新型的优选实施例，如前所述，应当理解本实用新型并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述实用新型构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。
