一种松紧带外包辅助器的制作方法

本实用新型涉及一种松紧带外包辅助器，属于服饰加工设备技术领域。

背景技术：

松紧带(Elastic band)它作为服装辅料，特别适合于内衣、裤子、婴儿服装、毛衣、运动服、韵服、婚纱礼服、T-恤、帽子等服装系列产品；它的用途有织物可采用平纹、重平、斜纹、双层、经二重和提花等组织。

松紧带在制作腰带，衣物松紧条时，需要在松紧带的外部包裹一层布料，现有的加工方法是采用手动包裹，速度慢，效率低，而且在松紧带外部包裹布料时容易产生歪斜，导致衣物不够平整，所以有必要设计一种可以方便松紧带外包布料的机器。

技术实现要素：

为了克服上述问题，本实用新型提供了一种松紧带外包辅助器。

本实用新型的技术方案是：一种松紧带外包辅助器，包括：松紧带进料器、整料输出器、底座、辅助进料弹簧、弹簧压片、固定底片、弧形进料口、整料压板、整料底板、间距控制旋钮、出口上板、出口下板、进料器支座、输出器支座，在松紧带外包辅助器上设有一个松紧带进料器，所述的松紧带进料器上设有一个固定底片，所述的固定底片通过进料器支座固定在底座上，所述的固定底片通过辅助进料弹簧连接有一个弹簧压片，所述的弹簧压片底部设有弧形进料口，所述的弹簧压片和固定底片之间形成可通过松紧带的缝隙，所述的底座右侧设有输出器支座，所述的输出器支座上固定有一个整料输出器，所述的整料输出器下方设有整料底板，整料压板通过间距控制旋钮连接在整料底板上方，所述的整料压板右侧设有出口上板，所述的整料底板右侧设有出口下板。

作为一种优选的技术方案，所述的辅助进料弹簧将弹簧压片连接在固定底片上，所述的弹簧压片和固定底片之间设有松紧带进出的缝隙。

作为一种优选的技术方案，所述的整料输出器上设有间距控制旋钮，可以通过间距控制旋钮调节整料压板和整料底板之间的距离，所述的间距控制旋钮为手动式螺纹旋钮。

本实用新型的积极效果是：

1、本实用新型的固定底片通过辅助进料弹簧连接有一个弹簧压片，所述的弹簧压片底部设有弧形进料口，所述的弹簧压片和固定底片之间形成可通过松紧带的缝隙，所述的整料输出器上设有间距控制旋钮，可以通过间距控制旋钮调节整料压板和整料底板之间的距离，通过弹簧压片和固定底片可以使松紧带在车间缝纫工序进行时，缓慢均匀进料，松紧带在松紧带进料器和整料输出器之间均匀移动，方便操作人员进行外包布料，其具有结构简单，方便实用，可提高松紧带外包工艺工作效率的优点。

附图说明

下面结合附图对本实用新型进一步说明。

图1是一种松紧带外包辅助器的结构示意图；

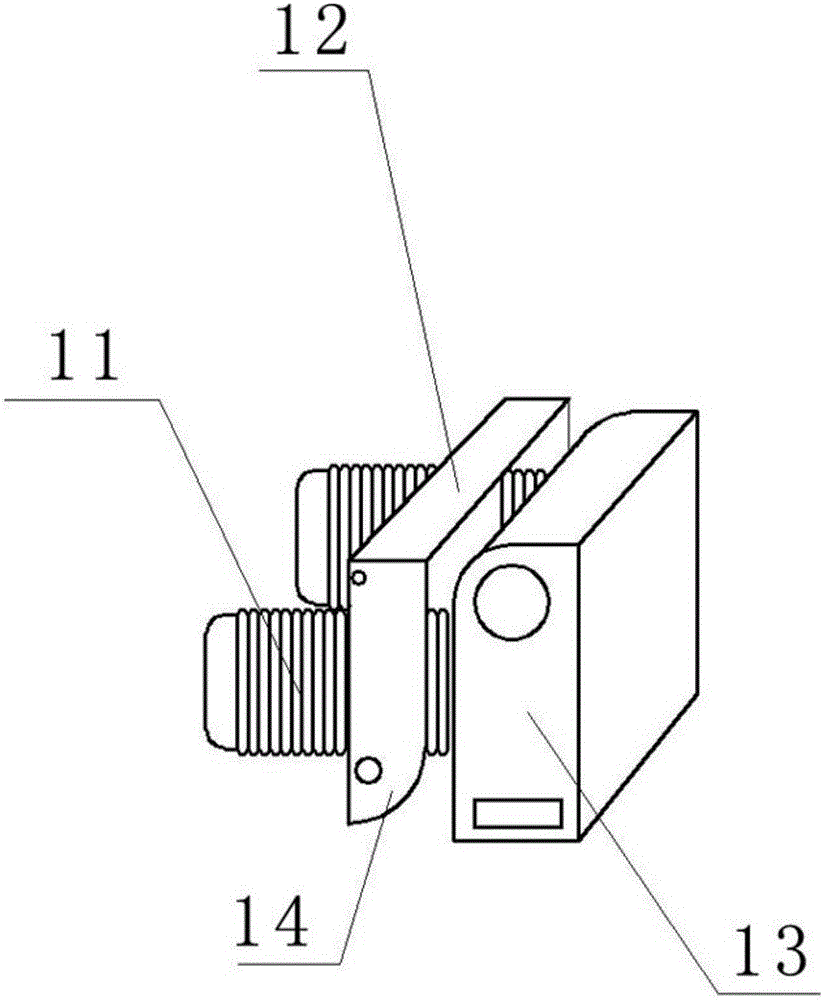

图2是一种松紧带外包辅助器的松紧带进料器的结构示意图；

图3是一种松紧带外包辅助器的整料输出器的结构示意图；

图中包括：松紧带进料器(1)、整料输出器(2)、底座(3)、辅助进料弹簧(11)、弹簧压片(12)、固定底片(13)、弧形进料口(14)、整料压板(21)、整料底板(22)、间距控制旋钮(23)、出口上板(24)、出口下板(25)、进料器支座(31)、输出器支座(32)。

具体实施方式

下面结合附图对本实用新型进一步说明。

如图1、图2和图3所示，一种松紧带外包辅助器，包括：松紧带进料器(1)、整料输出器(2)、底座(3)、辅助进料弹簧(11)、弹簧压片(12)、固定底片(13)、弧形进料口(14)、整料压板(21)、整料底板(22)、间距控制旋钮(23)、出口上板(24)、出口下板(25)、进料器支座(31)、输出器支座(32)，在松紧带外包辅助器上设有一个松紧带进料器(1)，所述的松紧带进料器(1)上设有一个固定底片(13)，所述的固定底片(13)通过进料器支座(31)固定在底座(3)上，所述的固定底片(13)通过辅助进料弹簧(11)连接有一个弹簧压片(12)，所述的弹簧压片(12)底部设有弧形进料口(14)，所述的弹簧压片(12)和固定底片(13)之间形成可通过松紧带的缝隙，所述的底座(3)右侧设有输出器支座(32)，所述的输出器支座(32)上固定有一个整料输出器(2)，所述的整料输出器(2)下方设有整料底板(22)，整料压板(21)通过间距控制旋钮(23)连接在整料底板(22)上方，所述的整料压板(21)右侧设有出口上板(24)，所述的整料底板(21)右侧设有出口下板(25)。

如图1和图2所示，所述的辅助进料弹簧(11)将弹簧压片(12)连接在固定底片(13)上，所述的弹簧压片(12)和固定底片(13)之间设有松紧带进出的缝隙。

如图1和图3所示，所述的整料输出器(2)上设有间距控制旋钮(23)，可以通过间距控制旋钮(23)调节整料压板(21)和整料底板(22)之间的距离，所述的间距控制旋钮(23)为手动式螺纹旋钮。

在使用时，将松紧带依次穿过松紧带进料器(1)和整料输出器(2)，通过辅助进料弹簧(11)调节弹簧压片(12)的压力，通过整料输出器(2)上的间距控制旋钮(23)调节整料压板(21)和整料底板(22)之间的压力，将松紧带的末端穿过整料输出器(2)的出口上板(24)和出口下板(25)，并接到缝纫机上，在松紧带进料器(1)和整料输出器(2)之间的松紧带上包上布料，同时，将布料穿过整料输出器(2)，并接到缝纫机上，缝纫机开始工作后，松紧带和外层包裹的布料被不断拉出，在出口上板(24)和出口下板(25)之间压合，辅助缝纫机对布料和松紧带进行缝合，本实用新型可有效提高松紧带外包布料的工作效率。

本实施例是描述性的，不是限定性的，不能由此限定本实用新型的保护范围。
