一种带指示灯的挂烫机的制作方法

本实用新型涉及家用电器领域，具体涉及一种带指示灯的挂烫机。

背景技术：

蒸汽挂烫机的工作原理是主机加水通电后，其发热器使常温水汽化成高温、高压水蒸气,并通过蒸汽喷头将灼热水蒸气释放，灼热水蒸汽不断接触衣服和布料，达到软化衣服和布料纤维组织的目的，并通过“拉”、“压”、“喷”的动作平整衣服和布料，使衣服和布料完好如新。根据水蒸汽的不同温度，挂烫机可分为低温熨烫(110度)，中温熨烫(150度)，还是高温熨烫(200度)等几种工作状态，另外根据水箱的水位变化，还可分为低水位、高水位状态，但现有的挂烫机并没有能直观显示这些状态的设计，给用户使用时造成不便。

技术实现要素：

本实用新型的发明目的在于提供一种带指示灯的挂烫机，其根据工作状态调节指示灯的颜色，能直观地反应挂烫机的工作状态，方便用户调控挂烫机。

为实现以上发明目的，本实用新型采取以下技术方案：

一种带指示灯的挂烫机，包括主机、支撑架组件和喷头，所述支撑架组件安装于主机上，所述喷头与主机的蒸汽出口通过蒸汽管连接，所述主机的前侧沿主机的外廓两侧设有装饰槽，所述装饰槽的顶壁或下壁或侧壁上设有显示挂烫机工作状态的指示灯。

与现有技术相比，本实用新型的挂烫机通过装饰槽上的指示灯的颜色变化，工作时能直观地反应挂烫机的工作状态，方便用户观察和调控挂烫机的工作状态。

本实用新型“指示灯的颜色”可以是同色灯的不同亮度，也可以不同色灯的不同颜色。

优选的，所述指示灯设于装饰槽的顶壁上，所述主机包括底座、上壳体和上盖体，所述上壳体的下端与底座连接，所述上盖体可拆卸设于上壳体的上侧；所述上壳体的上端周沿自主机前侧沿主机的两侧设有台阶，形成装饰槽的底壁和侧壁，所述上盖体周沿对应所述台阶的位置形成装饰槽的顶壁。指示灯设于装饰槽的顶壁上，指示灯发光时从上向下照射到装饰槽内，通过底壁和侧壁的反射，形成美观的装饰光，而且上盖体可以阻挡指示灯的阴影，使产品使用时更美观；另一方面，指示灯设于装饰槽的顶壁上，可以起到防水的作用。

优选的，所述上壳体和上盖体之间设有透光件，所述透光件的外周沿对应所述台阶的上侧的位置设为侧沿，所述侧沿形成装饰槽的顶壁，所述指示灯设有侧沿的上侧。设置透光件用于保护指示灯，起到防水、防碰的作用；另一方面，通过透光件指示灯的光线可以更均匀地分布在装饰槽内。

优选的，所述指示灯设有多个并沿侧沿排列分布。这种设置用于增强指示灯的亮度。

优选的，所述指示灯为LED灯带，所述LED灯带通过螺钉固定在所述透光件上。

优选的，所述指示灯为呼吸灯。挂烫机的工作状态可通过呼吸灯的亮暗变化表示，另外，呼吸灯还可通过不同的颜色提醒用户当前的工作状态，如采用LED三色灯，用不同颜色代表挂烫机的高温、低温、关三种状态，起到高温预警作用，除了表示温度，还可表示挂烫机的水位变化或挂烫机的其他状态。

优选的，所述装饰槽的底壁为与所述主机可拆卸连接的装饰面。方便用于拆装以及更换装饰面，为产品提供更多的外观配色的选择。

优选的，所述装饰槽的高度由主机的前侧沿两侧逐渐收窄。这样的设置使主机的结构更紧凑，立体感更强。

附图说明

图1是本实用新型挂烫机主机的结构示意图；

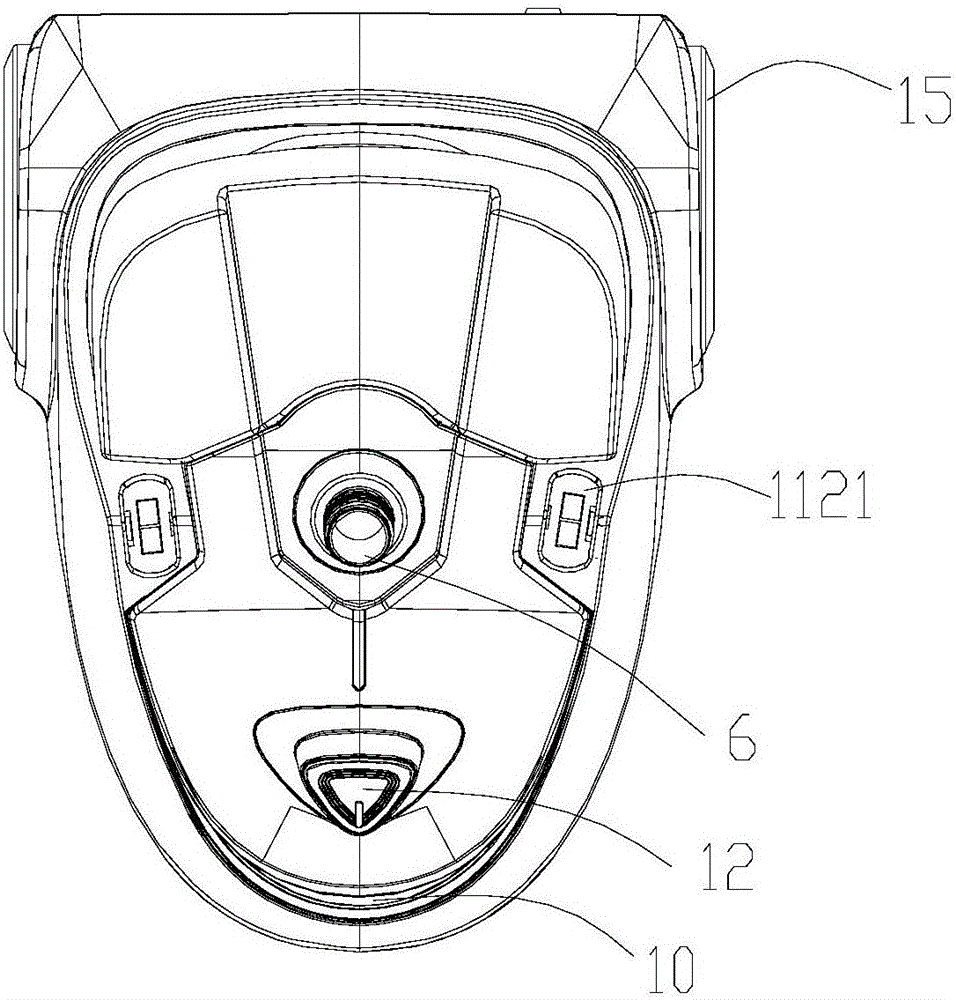

图2是本实用新型挂烫机主机的俯视图；

图3是本实用新型挂烫机主机的爆炸图。

具体实施方式

以下根据附图，进一步的说明本实用新型的技术方案：

如图1-3所示，本实用新型所公开的挂烫机，包括主机1、支撑架组件和喷头，所述支撑架组件安装于主机1上，所述喷头与主机1的蒸汽出口6通过蒸汽管连接，所述主机1内设有蒸汽发生装置，其包括水箱3，水泵4、蒸汽发生器5，所述主机1的前侧沿主机1的外廓两侧设有装饰槽111，所述装饰槽111的顶壁上设有显示挂烫机工作状态的指示灯7，当然，所述指示灯7还可设于装饰槽111的底壁或侧壁上。

作为优选方式，所述指示灯7设于装饰槽111的顶壁上，所述主机1包括底座12、上壳体11和上盖体9。为了便于移动挂烫机，所述底座12的两侧设有滑轮15；所述上壳体11的下端与底座12连接，支撑架组件的杆安装孔1121对称的设置于上壳体11上；所述上盖体9可拆卸设于上壳体11的上侧，其上设有三角形的控制旋钮91或触控显示屏，所述上壳盖9两外侧设置有与杆安装孔1121相匹配的缺口。所述上壳体11的上端周沿自主机1前侧沿主机1的两侧设有台阶，形成装饰槽111的底壁和侧壁，所述上盖体9周沿对应所述台阶的位置形成装饰槽111的顶壁。通过这种设置将指示灯7可拆卸的安装于主机1上，方便用于更换指示灯7。

作为优选方式，所述上壳体11和上盖体9之间设有透光件8，所述透光件8的外周沿对应所述台阶的上侧的位置设有侧沿81，所述侧沿形成装饰槽111的顶壁，所述指示灯7 设于侧沿81的上侧。设置透光件8用于保护指示灯7，起到防水、防碰的作用。

作为优选方式，所述指示灯7设有多个并沿侧沿排列分布。这种设置用于增强指示灯7的亮度。

作为优选方式，所述指示灯7为LED灯带，所述LED灯带通过螺钉固定在所述透光件8上。

作为优选方式，所述指示灯7为呼吸灯，挂烫机的工作状态可通过呼吸灯的亮暗变化表示，另外，呼吸灯还可通过不同的颜色提醒用户当前的工作状态。

作为优选方式，所述指示灯7为LED三色灯。用不同颜色代表挂烫机的高温、低温、关三种状态，起到高温预警作用，除了表示温度，还可表示挂烫机的水位变化或挂烫机的其他状态。

作为优选方式，所述装饰槽111的底壁为与所述主机1可拆卸连接的装饰面10。所述装饰槽111的底壁上设有卡孔1111，所述装饰面10的下侧设有卡扣101，所述装饰面10装配好后，所述卡扣101扣合在卡孔1111上。

作为优选方式，所述装饰槽111的高度由主机1的前侧沿两侧逐渐收窄。这种设置，使主机1的结构更紧凑，立体感更强。

与现有技术相比，本实用新型的挂烫机通过装饰槽111上的安装指示灯7的颜色变化，工作时能直观地反应挂烫机的工作状态，方便用户观察和调控挂烫机的工作状态。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。
