平缝机送布牙齿带侧刀修边组件的制作方法

本发明平缝机送布牙齿带侧刀修边组件，主要用于服装缝制过程中，对服装面料、辅料进行切和缝一次缝制完成，也可进行单切等。

背景技术：

在服装厂，工人对服装面料裁片进行修边，修片，修棉等。通常使用带刀平缝机和拷边机，这样仅使用带刀平缝机和拷边机部分功能，加快了机器的磨损程度，减少了机器的使用寿命，还造成了机器一些零件的损坏，增加了企业的生产成本。同时又有许多平缝机处于闲置的状态，没有发挥效益，没有为企业创造价值。

技术实现要素：

为了解决以上存在的问题，研制出本发明平缝机送布牙齿带侧刀修边组件。

本发明解决其技术问题：在服装厂，工人对服装面料裁片进行修边，修片，修棉等。通常使用带刀平缝机和拷边机，这样仅使用带刀平缝机和拷边机部分功能，加快了机器的磨损程度，减少了机器的使用寿命，还造成了机器一些零件的损坏，增加了企业的生产成本。

所采取的技术方案是，研制出本发明平缝机送布牙齿带侧刀修边组件。由平缝机送布牙齿带侧刀修边组件压脚5，平缝机送布牙齿带侧刀修边组件针板11，送布牙齿带侧刀17组成。

本发明平缝机送布牙齿带侧刀修边组件的有益效果是提高了工厂中闲置平缝机的使用率，降低了企业的生产成本，容易安装，适用于普通和电脑剪线平缝机，是带刀平缝机简易的替代品。本发明平缝机送布牙齿带侧刀修边组件具有明显三个特点：更安全，更简单，更高效。

附图说明

图1平缝机送布牙齿带侧刀修边组件压脚侧视立体图

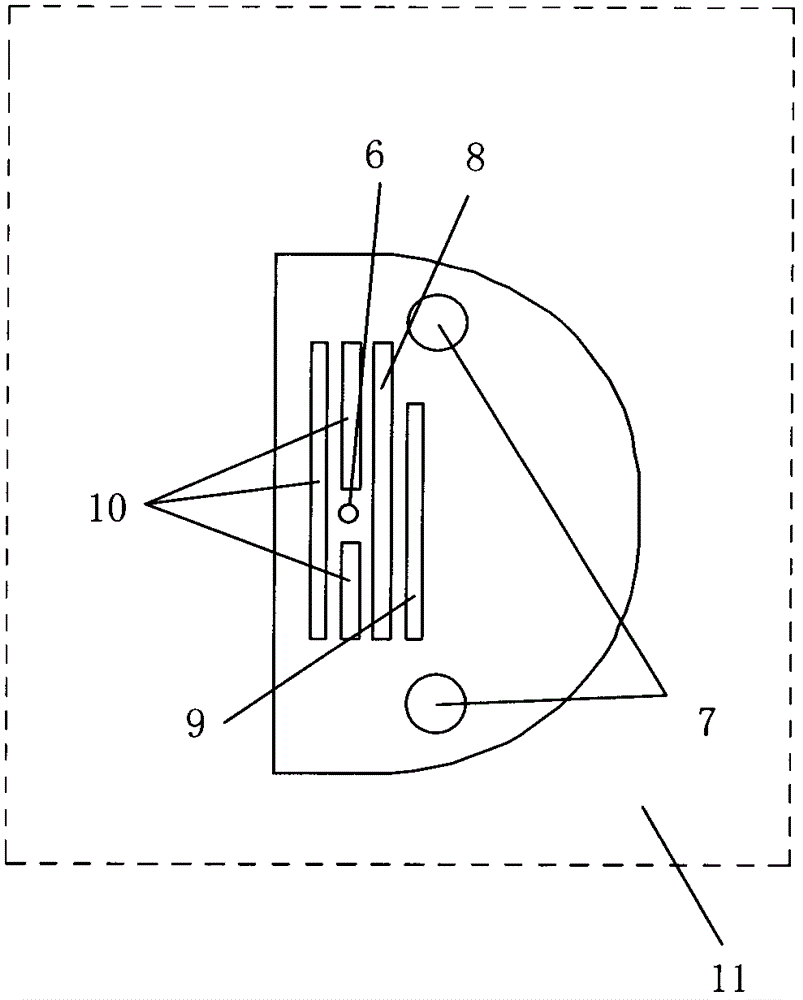

图2平缝机送布牙齿带侧刀修边组件针板俯视平面图

图3送布牙齿带侧刀俯视平面图

图4侧刀固定牙齿架侧视立体图

图5侧刀固定牙齿架和侧刀侧视立体图

图6侧刀反面侧视立体图

图7侧刀固定螺丝平视平面图

图8平缝机送布牙齿带侧刀修边组件组合侧面平视平面图

具体实施方式

平缝机送布牙齿带侧刀修边组件压脚5由压脚架1，压脚针孔2，侧刀刀槽3，压脚底板4组成。平缝机送布牙齿带侧刀修边组件针板11由针板针孔6，针板固定孔7，侧刀和侧刀固定牙齿架槽8，辅牙齿槽9，主牙齿槽10组成。送布牙齿带侧刀17由送布牙齿固定孔12，主牙齿13，侧刀固定牙齿架14，侧刀15，辅牙齿16组成。以及侧刀固定牙齿架螺丝孔18，侧刀固定螺丝19，侧刀刀刃20，侧刀固定螺丝凹孔21共同组成平缝机送布牙齿带侧刀修边组件。

依次把送布牙齿带侧刀17，平缝机送布牙齿带侧刀修边组件针板11，平缝机送布牙齿带侧刀修边组件压脚5更换到平缝机上即可。
