一种分布式节流供风烘干箱及其节流方法与流程

本发明涉及一种烘干箱，尤其涉及一种分布式节流供风烘干箱。

背景技术：

目前市面上的立式烘干机主要采用ptc加热和电加热的方式，且并非全密闭式结构，加热衣物后有较高温度和湿度的气体进入周围空气，产生能量的浪费；滚筒式烘干机多采用热泵结构，对整个机箱内部进行加热，对于衣物周围多余的气体也进行了加热，降低了能源利用率。

综上，目前市面上的烘干机均不能对衣服进行局部有效地加热，且能源利用率低。

技术实现要素：

发明目的：为解决背景技术中存在的问题，即为了对衣物进行局部加热，提高烘干机能源利用率，本发明提供一种分布式节流供风烘干箱。

技术方案：一种分布式节流供风烘干箱，包括热风发生室以及位于所述热风发生室下方的烘干室，所述热风发生室与烘干室通过挡板隔开，所述热风发生室内设置有加热器以及风机，还包括单片机、若干热风管以及设置在所述烘干室内的若干供风槽，所述热风管从所述挡板中穿出，其上端位于所述热风发生室内，下端位于所述烘干室内；所述供风槽为长方体形状且与所述热风管连通，所述供风槽上设置有若干呈矩阵排列的供风管，所述供风管与所述供风槽内部连通，所述供风管上设置有湿度传感器、阀门控制器以及电控阀门，所述湿度传感器的输出端与所述单片机的输入端连接，所述单片机的输出端与所述阀门控制器的输入端连接，所述阀门控制器的输出端与所述电控阀门的输入端连接。

作为本发明的一种优选方式，还包括设置在所述挡板下方的横杆，所述横杆上开设有若干悬挂孔。

作为本发明的一种优选方式，还包括集水槽以及排水管，所述集水槽设置在所述烘干室底部，所述排水管与所述集水槽连通。

作为本发明的一种优选方式，所述供风管的出风口上设置有喷嘴。

作为本发明的一种优选方式，包括以下工作步骤：

（1）、湿度传感器测量水平方向上的湿度值并将其传输给单片机；

（2）、单片机根据湿度值的变化向与提供湿度值的湿度传感器对应的阀门控制器输出控制信号；

（3）、阀门控制器根据控制信号调节与其对应的电控阀门的开度。

作为本发明的一种优选方式，步骤（2）包括：单片机判断接收的湿度值是否处于第一湿度区间，若处于则向与提供湿度值的湿度传感器对应的阀门控制器输出第一控制信号，若不处于则判断接收的湿度值是否处于第二湿度区间，若处于则向与提供湿度值的湿度传感器对应的阀门控制器输出第二控制信号；步骤（3）包括：阀门控制器根据第一控制信号将与其对应的电控阀门的开度调节为第一开度，根据第二控制信号将与其对应的电控阀门的开度调节为第二开度，其中第一开度的通风量大于第二开度的通风量。

作为本发明的一种优选方式，步骤（2）包括：单片机判断接收的湿度值是否低于预设阈值，若低于则向与提供湿度值的湿度传感器对应的阀门控制器输出关闭信号；步骤（3）包括：阀门控制器根据关闭信号将与其对应的电控阀门的开度调节为0。

本发明实现以下有益效果：

加热器工作后，风机将热量传输到烘干室，先由湿度传感器感应衣物的湿度值，再由单片机向阀门控制器输出信号，最后阀门控制器根据控制信号调节阀门开度，实现对衣物分流加热，对能源进行有效利用。

附图说明

此处的附图被并入说明书中并构成本说明书的一部分，示出了符合本公开的实施例，并于说明书一起用于解释本公开的原理。图1为本发明提供的一种分布式节流供风烘干箱的整体结构示意图；

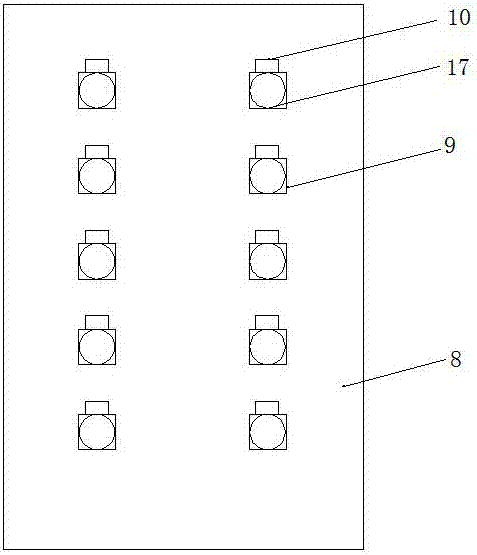

图2为本发明通风槽结构示意图；

图3为本发明单片机控制结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

实施例一

如图1所示，本发明提供的一种分布式节流供风烘干箱，包括热风发生室1以及位于所述热风发生室1下方的烘干室2，所述热风发生室1与烘干室2通过挡板3隔开，所述热风发生室1内设置有加热器4以及风机5，还包括单片机6、若干热风管7以及设置在所述烘干室2内的若干供风槽8，所述热风管7从所述挡板3中穿出，其上端位于所述热风发生室1内，下端位于所述烘干室2内；所述供风槽8为长方体形状且与所述热风管7连通，所述供风槽8上设置有若干呈矩阵排列的供风管9，所述供风管9与所述供风槽8内部连通，所述供风管9上设置有湿度传感器10、阀门控制器11以及电控阀门12，所述湿度传感器10的输出端与所述单片机6的输入端连接，所述单片机6的输出端与所述阀门控制器11的输入端连接，所述阀门控制器11的输出端与所述电控阀门12的输入端连接。

具体地，加热器4开始工作，风机5将加热的气体通过热风管7从热风发生室1传送到烘干室2，气体被保存在烘干室2中的供风槽8内。其中热风发生室1和烘干室2被挡板3隔开，加热器4和风机5被安装在热风发生室1中，这样可以减少烘干室2的体积，减缓气体热量挥发的速率，在一定程度上能够提高机箱的保温性能，从而来提高能源的利用率。

实施例二

如图1所示，还包括设置在所述挡板3下方的横杆13，所述横杆13上开设有若干悬挂孔14。

具体地，所述横杆13为铝合金所制，首先，可以减轻机箱整体的重量；其次，抗腐蚀性能好，能够使得横杆13在潮湿温热的环境下不被腐蚀。

在两个供风槽8之间的横杆13部分开设悬挂孔14，用来悬挂衣物。

实施例三

如图1所示，还包括集水槽15以及排水管16，所述集水槽15设置在所述烘干室2底部，所述排水管16与所述集水槽15连通。

具体地，集水槽15用来收集衣物滴落的水滴和空气中液化的水汽，通过排水管16将积水排出机箱，保证机箱内部的整洁。

实施例四

如图1、图2所示，所述供风槽8为长方体形状且与所述热风管7连通，所述供风槽8上设置有若干呈矩阵排列的供风管9，所述供风管9与所述供风槽8内部连通，所述供风管9上设置有湿度传感器10、阀门控制器11以及电控阀门12，所述湿度传感器10的输出端与所述单片机6的输入端连接，所述单片机6的输出端与所述阀门控制器11的输入端连接，所述阀门控制器11的输出端与所述电控阀门12的输入端连接。

具体地，热量经热风管7传送后保存在供风槽8内，电控阀门12开始时呈关闭状态。

在供风槽8的两个侧面各开设10个供风管9，两边的两个供风槽8只需在对内有衣物加热的一侧开设10个供风管9，其中每个供风管9上都设置一个湿度传感器10，所述湿度传感器10用来感应对应位置的衣物湿度；每个供风管9的出风口上都设置一个喷嘴17，所述喷嘴17为空气喷嘴，空气喷嘴的附壁效应和微定向效应可以将压缩气流的压力增加到25倍或以上。喷嘴17外围喷出的压缩空气，沿着喷嘴17的外壁被夹带到气流中，这种气流容量高，喷射速度快，可以高效烘干衣物。

实施例五

如图3所示，一种分布式节流供风烘干箱的节流方法包括以下工作步骤：

（1）、湿度传感器测量水平方向上的湿度值并将其传输给单片机；

（2）、单片机根据湿度值的变化向与提供湿度值的湿度传感器对应的阀门控制器输出控制信号；

（3）、阀门控制器根据控制信号调节与其对应的电控阀门的开度。

步骤（2）包括：单片机判断接收的湿度值是否处于第一湿度区间，若处于则向与提供湿度值的湿度传感器对应的阀门控制器输出第一控制信号，若不处于则判断接收的湿度值是否处于第二湿度区间，若处于则向与提供湿度值的湿度传感器对应的阀门控制器输出第二控制信号；步骤（3）包括：阀门控制器根据第一控制信号将与其对应的电控阀门的开度调节为第一开度，根据第二控制信号将与其对应的电控阀门的开度调节为第二开度，其中第一开度的通风量大于第二开度的通风量。

具体地，设定第一湿度区间为[50,30)，第一开度设定为50。若湿度传感器10感应到水平方向的衣物湿度在第一湿度区间之内，则将所述湿度值传输给单片机6，单片机6根据湿度值向阀门控制器11输出控制信号。例如，单片机6收到湿度传感器10传来的湿度值为50时，单片机6向阀门控制器11输出第一控制信号a，阀门控制器11根据第一控制信号a将与其对应的电控阀门12的开度调节为第一开度。

设定第二湿度区间为[30-10)，第二开度设定为30。若单片机6判断湿度传感器10感应到水平方向的衣物湿度不在第一湿度区间之内，则向阀门控制器输出第二控制信号。例如，单片机6收到湿度传感器10传来的湿度值为30时，单片机6向阀门控制器11输出第二控制信号b，阀门控制器11根据第二控制信号b将与其对应的电控阀门12的开度调节为第二开度。

其中第一开度的通风量大于第二开度的通风量。

步骤（2）包括：单片机判断接收的湿度值是否低于预设阈值，若低于则向与提供湿度值的湿度传感器对应的阀门控制器输出关闭信号；步骤（3）包括：阀门控制器根据关闭信号将与其对应的电控阀门的开度调节为0。

具体地，设定预设阈值为10，单片机6接收到湿度传感器10传来的湿度值为10时，判断出当前的湿度值低于或等于预设阈值，则向阀门控制器11输出关闭信号，此时电控阀门12的开度为0。

在使用过程中，当衣物的一部分已经被烘干，其对应水平位置的电控阀门12开度为0，气体无法从该阀门流出，导致供风槽内8气体压强增大，使得其他电控阀门12气体流量增加，可以加速衣物烘干，提高能源利用率。

上述实施例只为说明本发明的技术构思及特点，其目的是让熟悉该技术领域的技术人员能够了解本发明的内容并据以实施，并不能以此来限制本发明的保护范围。凡根据本发明精神实质所作出的等同变换或修饰，都应涵盖在本发明的保护范围之内。
