钉珠机的流珠机构的制作方法

本发明属于钉珠机的零部件技术领域，涉及一种钉珠机的流珠机构。

背景技术：

钉珠机用于将用于装饰的珠子钉于布料、皮革等物料上。流珠机构是钉珠机的一个部件，其用于导流珠子，使珠子流入到下压工位上。目前，现有的流珠机构往往存在一些不足点：1.设计死板，零部件更换麻烦，不够人性化；2.调节不够灵活，导致调节不够细致，调节的精准度较差；3.使用不够灵活，适应性不强。为此，很有必要设计一种钉珠机的流珠机构，以解决上述技术问题。

技术实现要素：

本发明的目的是提供一种零部件更换简单、调节灵活和精细、使用灵活方便、适应性强的流珠机构。

为了解决上述技术问题，本发明采用的技术方案是：一种钉珠机的流珠机构，包括固定座、垂直滑块、水平杆、水平滑块、转轴、下流珠板和上流珠板；

所述垂直滑块可上下移动安装于所述固定座上，所述垂直滑块上设有第一调节螺栓，该第一调节螺栓连接于所述垂直滑块，所述第一调节螺栓上套装有第一螺母；

所述水平杆的一端固定于所述垂直滑块，所述水平滑块可移动固定于所述水平杆，所述转轴可转动安装于所述水平滑块，所述转轴上固定有调节柄，所述水平滑块上连接有扭簧，该扭簧与所述调节柄连接，所述扭簧给所述转轴施加扭转力，所述水平滑块上设有第二调节螺栓，该第二调节螺栓上套装有第二螺母，所述第二调节螺栓用于给所述调节柄施加压力以克服所述扭簧的扭转力，从而使所述转轴转动；

所述下流珠板可移动固定于所述转轴，所述上流珠板可调节安装于所述下流珠板上，所述下流珠板与所述上流珠板形成供珠子通过的流道，该流道的高度可调节。

进一步的，所述上流珠板可拆卸固定有连接板，所述连接板与所述下流珠板连接有可移动的第一连接柱和第二连接柱，所述第一连接柱上靠近所述连接板的一端套装有第一压簧，该第一压簧给所述连接板施加弹性力；

所述第二连接柱上靠近所述下流珠板的一端上套装有第二压簧，该第二压簧给所述下流珠板施加弹性力；

所述连接板上靠近所述第一连接柱处螺纹连接有第三调节螺栓，该第三调节螺栓穿过所述连接板而顶住所述下流珠板，所述第三调节螺栓上套装有第三螺母；

所述下流珠板上靠近所述第二连接柱处螺纹连接有第四调节螺栓，该第四调节螺栓穿过所述下流珠板而顶住所述连接板，所述第四调节螺栓上套装有第四螺母；

所述上流珠板上设有流珠槽，该流珠槽与所述下流珠板形成所述流道。

进一步的，所述下流珠板可移动套装于所述转轴的一端，所述下流珠板上螺纹连接有第一固定螺钉，通过该第一固定螺钉将所述下流珠板固定于所述转轴上。

进一步的，所述水平滑块上设有伸出臂，所述第二调节螺栓与所述伸出臂螺纹连接，所述第二调节螺栓的下端顶住所述调节柄。

进一步的，所述水平滑块可移动套装于所述水平杆的一端，所述水平滑块上螺纹连接有第二固定螺钉，通过该第二固定螺钉将所述水平滑块固定于所述水平杆上。

进一步的，所述固定座上设有导槽，该导槽垂直于水平面，所述垂直滑块上设有导轨，所述导轨与所述导槽配合，所述固定座的顶部固定有顶板，所述第一调节螺栓与所述顶板螺纹连接，所述第一调节螺栓穿过所述顶板与所述垂直滑块连接。

本发明有益效果：本发明的流珠机构可实现上下、前后、左右和摆动角度这四个维度的调节，调节灵活，调节细致和精准；能适应大小不同和形状不同的珠子，使用方便灵活，适应性强；该流珠机构模块化设计，非常人性化，因此各零部件更换简单和方便。

附图说明

图1是本发明实施例的流珠机构的立体图。

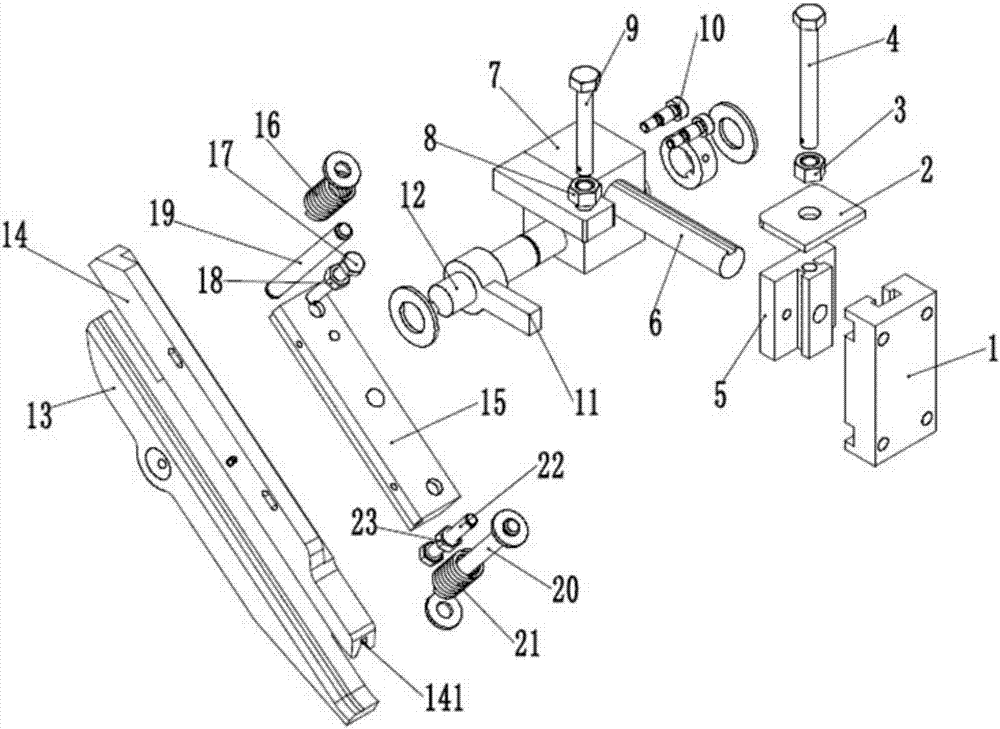

图2是本发明实施例的流珠机构的爆炸视图。

图3是本发明实施例的流珠机构的主视图。

图4是图3的左视图。

附图标记说明：

固定座1、顶板2、第一螺母3、第一调节螺栓4、垂直滑块5、水平杆6、水平滑块7、第二螺母8、第二调节螺栓9、第二固定螺钉10、调节柄11、转轴12、下流珠板13、上流珠板14、连接板15、第一压簧16、第三调节螺栓17、第三螺母18、第一连接柱19、第二连接柱20、第二压簧21、第四调节螺栓22、第四螺母23、流道24、第一固定螺钉25；

伸出臂71；

流珠槽141。

具体实施方式

下面将结合本发明的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

如图1-4所示，本实施例的一种钉珠机的流珠机构，该流珠机构包括固定座1、垂直滑块5、水平杆6、水平滑块7、转轴12、下流珠板13和上流珠板14。

固定座1上加工有导槽，该导槽垂直于水平面，垂直滑块5上加工有导轨，导轨与导槽配合，垂直滑块5可沿导槽移动。固定座1的顶部焊接有顶板2，第一调节螺栓4与顶板2螺纹连接，第一调节螺栓4穿过顶板2与垂直滑块5连接，第一调节螺栓4上套装有第一螺母。

水平杆6的一端固定于垂直滑块5，水平滑块7可移动套装于水平杆6的另一端，水平滑块7上螺纹连接有第二固定螺钉10，通过第二固定螺钉10将水平滑块7固定于水平杆6上。转轴12可转动套装于水平滑块7，转轴12上固定有调节柄11，水平滑块7上连接有扭簧(附图未示出)，该扭簧连接于调节柄11，扭簧给转轴12施加扭转力。水平滑块7上加工有伸出臂，伸出臂71与调节柄11上下对应，第二调节螺栓9与伸出臂螺纹连接，第二调节螺栓9上套装有第二螺母8，第二调节螺栓9穿过伸出臂71而顶住调节柄11。扭动第二调节螺栓9，第二调节螺栓9给调节柄11施加压力以克服扭簧的扭转力，从而使转轴12转动。

下流珠板13可移动套装于转轴12的一端，下流珠板13上螺纹连接有第一固定螺钉25，通过该第一固定螺钉25将下流珠板13固定于转轴12上。上流珠板14通过螺钉固定有连接板15，连接板15与下流珠板13连接有可移动的第一连接柱19和第二连接柱20，第一连接柱19和第二连接柱20均穿过下流珠板13和上流珠板14。第一连接柱19上靠近连接板15的一端套装有第一压簧16，该第一压簧16给连接板15施加弹性力，该弹性力指向下流珠板13；第二连接柱20上靠近下流珠板13的一端上套装有第二压簧21，该第二压簧21给下流珠板13施加弹性力，该弹性力指向上流珠板14，从而将连接板15安装于下流珠板13上。连接板15上靠近第一连接柱19处螺纹连接有第三调节螺栓17，该第三调节螺栓17穿过连接板15而顶住下流珠板13，第三调节螺栓17上套装有第三螺母18；下流珠板13上靠近第二连接柱20处螺纹连接有第四调节螺栓22，该第四调节螺栓22穿过下流珠板13而顶住连接板15，第四调节螺栓22上套装有第四螺母23。上流珠板14上加工有流珠槽141，该流珠槽141与下流珠板13形成供珠子通过的流道24，通过第三调节螺栓17和第四调节螺栓22调节流道24的高度，以适应大小不同的珠子。

本发明的流珠机构的优点如下：

1.通过第一调节螺栓4实现上下调节，通过第二固定螺钉10实现前后调节，通过第一固定螺钉25实现左右调节，通过第二调节螺栓9实现摆动角度调节，因此可实现四个维度调节，调节灵活，调节更加细致和精准；

2.通过第三调节螺栓17和第四调节螺栓22调节流道24的高度，以适应大小不同的珠子，更换流珠槽不同的上流珠板14即可适应不同形状的珠子，因此使用方便灵活，适应性强；

3.该流珠机构模块化设计，非常人性化，因此各零部件更换简单。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
