拨片提花座的制作方法

本实用新型涉及纺织机械配件技术领域，特指一种拨片提花座。

背景技术：

现有的提花机，由于夹片长时间与织线接触，所以很容易会被磨出缺口，这样一来，就需要将夹片拆下进行更换维修。一旦出现前述维修情况，将耗费大量人力、物力：首先要将机器停机，由于夹片的安装位置的关系，需要花很大的时间将夹片座从机器上取下，然后再将夹片座拆开，更换夹片，完成之后，再按相反的顺序组装好，夹片的成本也较高。

因此，基于上述现有的拨片提花座的缺陷，需要对现有的拨片提花座进行改进。

技术实现要素：

本实用新型的目的在于针对现有技术的不足提供一种拨片提花座，该拨片提花座解决了现有的拨片提花座所存在的：维修耗时长、成本高等缺陷。

为实现上述目的，本实用新型是通过以下技术方案实现的：拨片提花座，包括圆柱形陶瓷材料的连柱，连柱具有通孔，沿连柱的径向延伸有陶瓷材料的主体。

主体与连柱相连的部位沿连柱的轴向延伸有加强片，加强片的外侧具有导角。

加强片相对主体倾斜设置。

主体的一端具有限位部，该限位部呈倾斜状。

本实用新型的有益效果在于：它的组装非常方便，更换也非常方便，能够大大缩短维修时间、降低维修成本。

附图说明

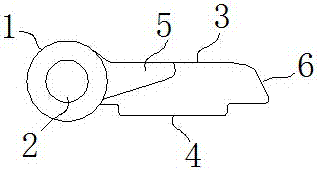

图1为本实用新型的结构示意图。

图2为图1的前视示意图。

图3为本实用新型的应用示意图。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

见图1——图3，本实用新型拨片提花座包括：连柱1、通孔2、主体3、凸部4、加强片5、限位部6、夹片7、钩部8、凹槽9、挡部10。

本实用新型包括有圆柱形陶瓷材料的连柱1，连柱1具有通孔2，沿连柱1的径向延伸有陶瓷材料的主体3，采用这种结构，圆柱形陶瓷材料的连柱1用于螺栓穿设而进行组装，采用陶瓷材料的主体3，在长时间使用时，主体3仍然不会产生变形，这样就可以提高产品的使用寿命，而且不需要对夹片进行更换，即使需要进行维修，也只需要将本实用新型直接进行更换，而不需要将整个机构拆下来，所以能够大大缩短停机维修的时间，提高生产效率，降低产品更换的成本。

本实用新型的主体3与连柱1相连的部位沿连柱的轴向延伸有加强片5，加强片5的外侧具有导角，加强片5沿连柱1的轴向具有一定的厚度，从而对主体3起到加强的作用。

本实用新型的加强片5相对主体3倾斜设置，大致呈三角形，加强片5连接连柱1的一端宽、远离连柱1的一端窄，远离连柱1的一端导角，如图2所示，倾斜设置形成空缺部，可以避让提花机的织针。

本实用新型的主体3的一端具有限位部6，该限位部6远离连柱1，限位部6的最外边倾斜设置。

本实用新型的主体3的下端中部外凸形成有凸部4，凸部4用于安装时的定位。

见图3，为本实用新型的应用示意图，拨片提花座安装于夹片7上，夹片7具有C型钩部8，该钩部8夹住拨片提花座的连柱1，连柱1的高度恰好等于相邻夹片7之间的距离，夹片7具有挡部10，挡部10抵部拨片提花座的主体3前端，夹片7具有凹槽9，拨片提花座的凸部4位于凹槽9内，使拨片提花座准确定位、快速安装。多个夹片7组装时，通过螺栓穿过连柱1的通孔2，并且两端拉紧，就可以将多个夹片7与本实用新型组装在一起。

夹片7具有挡部10，挡部10的内侧边为倾斜边，挡部10的形状与拨片提花座的主体3的限位部6一致，对主体3进行限位固定。

本实用新型结构简单、组装方便，生产成本低，后续维修成本低，可以提高产品的维修效率。

当然，以上所述之实施例，只是本实用新型的较佳实例而已，并非限制本实用新型实施范围，故凡依本实用新型申请专利范围所述的构造、特征及原理所做的等效变化或修饰，均应包括于本实用新型申请专利范围内。
