一种衣物信息识别系统及其控制方法与流程

本发明属于家用电器领域，具体的说，涉及一种衣物信息识别系统及其控制方法。

背景技术：

随着通信网络技术的发展和人们对家用产品要求的不断提升，智能家电越来越多的进入人们关注的视线。对于智能家电的设计开发也不再只停留在实验研发阶段，各种各样的智能家电已经开始小规模的进入市场，使用对象开始面向社会普通用户。

伴随着智能家居技术的不断进步和用户生活水平的提高，用户对洗衣机的智能化和用户体验感的需求提升。在用户使用洗衣机进行衣物洗涤的过程中，由于不同衣物的制作材料不同，对应不同制作材料的衣物，需要选择有针对性的洗涤方式来尽可能无磨损地洗涤衣物，并且，由于衣物制作材料的变化越来越多，使得对衣物材料准确识别以进行针对性的洗涤变得日益迫切。

现有物联网洗衣机具有联网功能，可以接收来自服务器的相关指令，也可以上报洗衣机当前状态给服务器，但本身的衣物识别智能功能较欠缺；还有一种洗衣机是本机端带有衣物识别模块，衣物识别之后通过本机端的显示屏进行衣服信息显示，识别结果不会与服务器有任何交集。

而随着智能家居的各种功能越来越与用户的移动终端联系密切，需要用户在移动终端进行操作或者显示才能执行相应的命令。目前有一种洗衣机本机带有衣物识别模块，但没有相应的显示装置，无法将识别结果进行显示，只能做简单的消息提示，洗衣机识别之后将衣服识别结果上报服务器，服务器将识别结果返回给移动终端，由移动终端进行衣服信息展示。但这种需要移动终端进行显示或者操作的方式越来越多后，将会给移动终端造成大的负担，也容易给移动终端造成安全漏洞，用户在更换移动终端时也需要重新设置大量的软件，不利于方便用户生活。

如何充分利用现有物联网洗衣机现有的诸如远程操控，或者按照设定洗涤参数自动执行相应衣物处理程序等功能，最大程度上减少现有物联网洗衣机的改造，实现衣物识别功能、增加信息安全性和隐私性，更进一步方便用户，是提高洗衣机智能化的关键。

有鉴于此，特提出本发明。

技术实现要素：

本发明要解决的技术问题在于克服现有技术的不足，提供一种衣物信息识别系统及其控制方法。本发明的衣物识别系统的独立设置的衣物识别装置，不仅能够识别衣物信息并获得相应的洗涤程序，还可以由用户在衣物识别装置上选择是否控制衣物处理设备执行该洗涤程序，使用户可以在扫描衣物信息后直接控制洗衣机洗涤，无需通过移动终端操作，简化操作流程，提升用户体验。

为解决上述技术问题，本发明采用技术方案的基本构思是：

本发明的第一目的是提供一种衣物信息识别系统，包括衣物处理设备和独立设置的衣物识别装置，所述的衣物识别装置包括识别模块、通信模块、显示模块、操作模块以及处理模块，所述的识别模块、通信模块、显示模块和操作模块分别均与处理模块数据连接，所述的通信模块与衣物处理设备通信连接。

进一步的方案，所述的处理模块接收用户在操作模块中的操作指令，并通过通信模块传送给衣物处理设备，控制衣物处理设备进行显示和/或进行相应的动作；

优选的，所述的操作模块包括启动按钮或者触摸启动键，用户操作后，控制衣物处理设备启动。

进一步的方案，所述的通信模块为无线通信模块，所述的衣物处理设备具有物联网功能，与物联网的服务器通信连接，所述的无线通信模块与衣物处理设备、和/或服务器无线通信连接；

或者，所述的衣物处理设备上设置有第一数据通讯端口，所述的通信模块包括与其匹配的第二数据通讯端口。

本发明的第二目的是提供一种如上所述的衣物信息识别系统的控制方法，所述的衣物识别装置识别衣物信息后，处理衣物信息并获得对应的衣物处理程序，提示用户选择是否将衣物处理程序发送给衣物处理设备，并根据用户的指令执行相应的动作。

进一步的方案，所述的衣物识别装置解析获得与衣物信息对应的衣物处理程序后，提示用户选择是否将衣物处理程序发送给衣物处理设备，同时控制衣物处理设备开始执行相应的衣物处理程序。

进一步的方案，当用户选择控制衣物处理设备执行相应的衣物处理程序时，衣物识别装置的处理模块将接收到的用户指令通过通信模块将相应的衣物处理程序传送给衣物处理设备，同时控制衣物处理设备开始执行相应的衣物处理程序。

进一步的方案，衣物处理设备开始执行相应的衣物处理程序后，将其开始运行的状态参数通过通信模块传送给衣物识别装置，衣物识别装置判断当前用户指令是否执行成功，并进行相应的显示和/或提示。

进一步的方案，若用户选择不发送衣物处理程序给衣物处理设备，衣物识别装置则提示用户是否将识别的衣物信息和解析获得的衣物处理程序进行存储备用，若用户选择是，则进行存储，若选择否，则将衣物信息和解析获得的衣物处理程序删除。

进一步的方案，所述的衣物识别装置识别衣物信息后，处理衣物信息并推荐适合单件衣物或者多件衣物的多个衣物处理程序，并提示用户进行选择，若用户选择某一衣物处理程序，则将该衣物处理程序发送给衣物处理设备并同时启动衣物处理设备执行相应衣物处理程序；若用户没有选择，衣物识别装置自动默认选择排名最靠前的衣物处理程序。

进一步的方案，所述的衣物处理设备运行过程中，将运行各阶段的状态参数通过通信模块传送信号给衣物识别装置，衣物识别装置显示和/或提示衣物处理的阶段状态；

优选的，所述的衣物处理设备完成处理过程后，通过通信模块传送信号给衣物识别装置，衣物识别装置显示和/或提示衣物处理完成；

优选的，所述的衣物识别装置上还设置有声音播报装置，所述声音播报装置通过不同的声音表示衣物处理设备的运行状态，或者表示所述衣物识别装置对衣物信息的识别状态。

采用上述技术方案后，本发明与现有技术相比具有以下有益效果：

1、本发明的衣物识别系统采用独立设置的衣物识别装置，该衣物识别装置包括识别模块、通信模块、显示模块、操作模块以及处理模块，具有处理解析数据、显示的功能，还受用户的操作控制。因此，不仅能够识别衣物信息并解析处理获得相应的衣物处理程序，还可以由用户在衣物识别装置上选择是否控制衣物处理设备执行该洗涤程序，使用户可以在扫描衣物信息后直接控制衣物处理设备动作，无需通过移动终端操作，简化操作流程，提升用户体验。

2、本发明的衣物处理设备与衣物识别装置能够进行双向数据传输，用户不仅可以直接在衣物识别装置上操作控制衣物处理设备开启执行，衣物处理设备还能够传送开始运行执行程序的状态参数、运行过程中各阶段的状态参数等传送给衣物识别装置，在衣物识别装置上进行显示或者发出声音等提示，用户不需要近距离观察便可以实时获知衣物处理设备的运行状态，方便用户，提升用户体验。

下面结合附图对本发明的具体实施方式作进一步详细的描述。

附图说明

附图作为本发明的一部分，用来提供对本发明的进一步的理解，本发明的示意性实施例及其说明用于解释本发明，但不构成对本发明的不当限定。显然，下面描述中的附图仅仅是一些实施例，对于本领域普通技术人员来说，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图。在附图中：

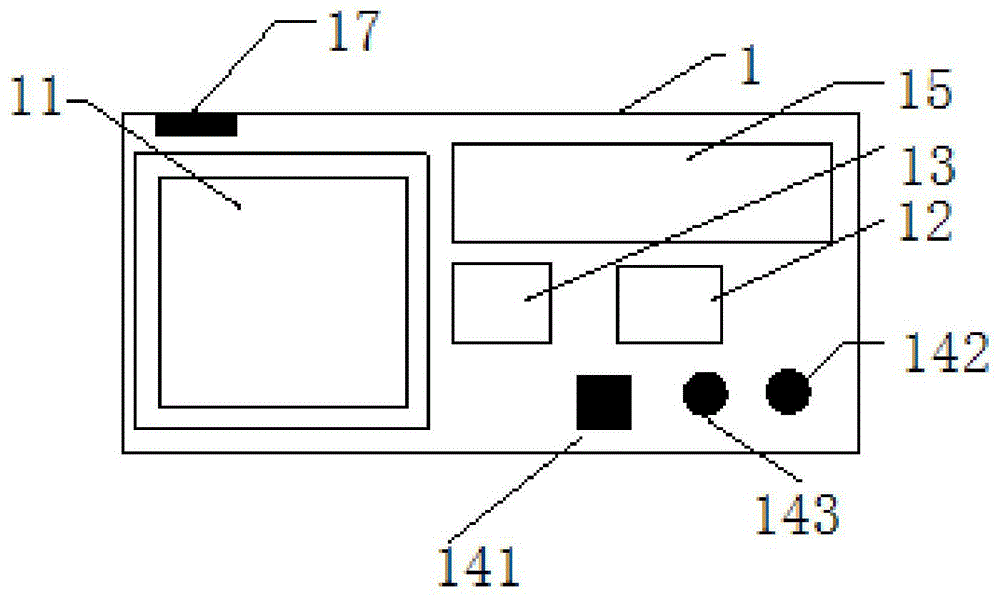

图1是本发明一种衣物识别装置的结构示意图；

图2是本发明的另一种衣物识别装置的结构示意图；

图3是本发明的衣物信息识别系统的控制方法流程示意图；

1、衣物识别装置；11、识别模块；12、通信模块；13、处理模块；14、操作模块；15、显示模块；16、指示灯；17、电源插接端子；18、声音播报装置；141、启动按键；142、电源按键；143、复位按键。

需要说明的是，这些附图和文字描述并不旨在以任何方式限制本发明的构思范围，而是通过参考特定实施例为本领域技术人员说明本发明的概念。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对实施例中的技术方案进行清楚、完整地描述，以下实施例用于说明本发明，但不用来限制本发明的范围。

在本发明的描述中，需要说明的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例一

如图1和图2所示，本实施例提供一种衣物信息识别系统，包括衣物处理设备和独立设置的衣物识别装置1，所述的衣物识别装置1包括识别模块11、通信模块12、显示模块15、操作模块14以及处理模块13，所述的识别模块11、通信模块12、显示模块15和操作模块14分别均与处理模块13数据连接，所述的通信模块12与衣物处理设备通信连接。

本发明的衣物识别系统采用独立设置的衣物识别装置1，此衣物识别装置1并不是手机、平板等移动终端，而是单独的设备，可以集成控制多种衣物处理设备，也可以单独控制一种衣物处理设备。所述的衣物处理设备可以为洗衣机、干衣机、洗干一体机等。衣物识别装置1与衣物处理设备通信连接，能够智能化的根据衣物的信息推荐执行相应个性化的衣物处理程序，达到保护衣物，提高洗护效果的作用。

本方案的衣物识别装置1包括识别模块11、通信模块12、显示模块15、操作模块14以及处理模块13，具有处理解析数据、显示的功能，还受用户的操作控制。因此，不仅能够识别衣物信息并解析处理获得相应的洗涤程序，还可以由用户在衣物识别装置1上选择是否控制衣物处理设备执行该洗涤程序，使用户可以在扫描衣物信息后直接控制洗衣机洗涤，无需通过移动终端操作，简化操作流程，提升用户体验。

衣物识别装置1的识别模块11可以通过各种方式识别衣物的信息，例如识别二维码、rfid标签等。本实施例中以识别rfid标签为例进行解释说明，但并不限于此。

作为一种具体的实施方式，本方案中的衣物识别装置1的识别模块11是rfid阅读器，衣物上携带的无线标签是rfid无线标签。所述衣物识别装置1还包括与所述衣物识别模块11电性连接的天线，所述天线与所述衣物上设置的无线标签耦合，之后通过rfid阅读器读取标签信息。所述无线标签存储有该衣物的信息，这些衣物信息固化在标签内包括衣物类别和/或材质/材质，主要包括毛衣、衬衣、牛仔裤、西服、羽绒服、内衣、真丝、纯棉、棉麻、化纤、羊毛等衣物自身属性的标识。

上述rfid是radiofrequencyidentification的简称，为射频识别，是一种无线通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触，无线电的信号是通过调成无线电频率的电磁场，把数据从附着在物品上的标签上传送出去，以自动辨识与追踪该物品。某些标签在识别时从识别器发出的电磁场中就可以得到能量，并不需要电池；也有标签本身拥有电源，并可以主动发出无线电波(调成无线电频率的电磁场)。标签包含了电子存储的信息，数米之内都可以识别。

衣物识别装置1包括外壳，外壳内设置有电性连接的rfid阅读器和天线，所述天线与所述衣物上设置的无线标签耦合，之后通过rfid阅读器读取标签信息所代表的衣物信息。处理模块13可以为mcu，具有数据处理功能，能够将识别出的衣物信息解析成与该衣物信息对应的衣物处理程序。

显示模块15可以为显示屏，所显示的内容与识别模块11识别出的衣物信息相对应。具体地，所述显示屏可以显示衣服材质、和/或类别、和/或颜色、和/或不能水洗、和/或易串色、和/或不宜混洗的衣服。本实施例通过显示屏显示当前所识别衣服信息，给用户更加直观的体验。当洗涤的衣物中混有不能水洗和/或易串色和/或不宜混洗的衣服时，显示屏上弹出相关提示，及时提醒用户。

或者，衣物识别装置1在显示屏上显示供用户选择的提示，例如是否向衣物处理设备发送推荐的洗涤参数等，用户可以自行选择及操作是否执行，即能够增强与用户的互动，还方便用户远程控制。

实施例二

如图1和图2所示，本实施例为实施例一的进一步的限定，本实施例的处理模块13接收用户在操作模块14中的操作指令，并通过通信模块12传送给衣物处理设备，控制衣物处理设备进行显示和/或进行相应的动作。

本方案中，操作模块14接收用户的操作指令或者输入指令，可以为按键，可以为旋钮，也可以为触摸控制区。具体的，本实施例的操作模块14至少包括能够控制衣物处理设备执行相应洗涤参数的启动按键141或者触摸启动键，用户操作后，可以直接控制衣物处理设备启动，而不需要直接操作衣物处理设备，实现远程控制，方便用户操作。

另外，操作模块14还可以包括具有其他功能的按键或者触控按键。例如还包括以下功能键：

电源按键142：用于控制衣物识别装置1的开启和关闭；

复位按键143：用于对衣物识别装置1进行复位；

网络配置按键：衣物识别装置1上设置有网络配置按键，通过该按键可以使衣物识别装置1搜索周围网络，找到衣物处理装置的通信模块12，例如wifi模块的名称，并与该wifi模块进行连接，二者连接成功之后，衣物识别装置1退出配置模式。

本实施例的衣物识别装置1为有源设备，电源插接端子17用于为所述衣物识别装置1提供电源。

另外，衣物识别装置1上还可以设置指示灯16，用于显示衣物识别装置1的工作状态，或者显示反馈回来的衣物处理设备的运行状态，便于用户及时查看。

实施例三

本实施例为实施例一的进一步的限定，本实施例提供了衣物识别装置1与衣物处理设备的通信方式，具体包括但不限于以下几种：

方案1：衣物识别装置1的通信模块12为无线通信模块12，所述的衣物处理设备具有物联网功能，与物联网的服务器通信连接，所述的无线通信模块12与服务器无线通信连接，进而与衣物处理设备实现数据通信。

方案2：衣物识别装置1的通信模块12为第一无线通信模块12，衣物处理设备上设置有相适配的第二无线通信模块12，衣物识别装置1和衣物处理设备通过两个无线通信模块12进行通信。

方案1和方案2中，无线通信模块12采用wifi模块，并以wifi模块为例进行说明。当然在其他的实施方式中，所述的wifi模块还可以被其他的如蓝牙和/或zigbee和/或z-wave等通信模式的无线通信模块12所取代。

方案3：本方案中，所述的衣物处理设备上设置有第一数据通讯端口，所述的通信模块12包括与其匹配的第二数据通讯端口。衣物识别装置1的第二数据通讯端口与衣物处理设备的第一数据通讯端口对接，实现数据交换。

不论采用哪种通信连接方式，衣物识别装置1与衣物处理设备进行数据通信，用户在衣物识别装置1上可以直接控制衣物处理设备是否执行相应的衣物处理程序，使用户可以在扫描衣物信息后直接控制衣物处理设备动作，还可以接收查看反馈信息，及时远程掌握衣物处理设备的运行状态，方便用户，提升用户体验。

实施例四

如图2所示，本实施例提供一种如实施例一所述的衣物信息识别系统的控制方法，所述的衣物识别装置1识别衣物信息后，处理衣物信息并获得对应的衣物处理程序，提示用户选择是否将衣物处理程序发送给衣物处理设备，并根据用户的指令执行相应的动作。

本实施例中，衣物识别装置1不仅能够识别衣物信息并解析处理获得相应的衣物处理程序，还可以由用户在衣物识别装置1上选择是否控制将衣物处理程序发送给衣物处理设备，使用户可以在扫描衣物信息后，通过控制衣物识别装置1，自主选择是否将衣物处理程序发送给衣物处理设备，衣物处理设备可以进行显示、和/或存储、和/或执行相应的衣物处理程序。因此，用户无需通过移动终端操作，简化操作流程，提升用户体验。

所述衣物处理程序包括洗涤，和/或漂洗，和/或脱水，和/或烘干，和/或加热等程序。各个衣物处理程序中包括多个洗涤参数，是衣物处理各过程的控制指标，包括洗涤时长，和/或漂洗次数，和/或电机转速，和/或洗涤水温等指标。

作为一种具体的实施方案，所述的衣物识别装置1解析获得与衣物信息对应的衣物处理程序后，提示用户选择是否将衣物处理程序发送给衣物处理设备，同时控制衣物处理设备开始执行相应的衣物处理程序。

因此，本方案的衣物识别装置1不仅能够识别衣物信息并解析处理获得相应的衣物处理程序，还可以由用户在衣物识别装置1上选择是否控制衣物处理设备执行该衣物处理程序，使用户可以在扫描衣物信息后直接控制衣物处理设备动作，无需通过移动终端操作，简化操作流程，提升用户体验。用户可以在衣物识别装置1的操作按键上操作启动按键141来实现该过程。

根据用户不同的选择，衣物识别装置1也作出相应的动作，衣物处理设备同时根据接收到的指令作出不同的动作，例如以下情况：

情况1，当用户选择控制衣物处理设备执行相应的衣物处理程序时，衣物识别装置1的处理模块13将接收到的用户指令通过通信模块12将相应的衣物处理程序传送给衣物处理设备，同时控制衣物处理设备开始执行相应的衣物处理程序。

用户选择操作后，衣物识别装置1不仅将相应的衣物处理程序传送给衣物处理设备，同时发送指令给衣物处理设备的处理装置，控制衣物处理设备开始执行相应的衣物处理程序。如此，使用户可以在扫描衣物信息后直接控制衣物处理设备动作，无需走到衣物处理设备旁边进行操作，也不需要再通过移动终端操作，既能够简化操作流程，又减少了移动终端负担，保证用户信息安全。

情况2，若用户选择不发送衣物处理程序给衣物处理设备，衣物识别装置1则提示用户是否将识别的衣物信息和解析获得的衣物处理程序进行存储备用，若用户选择是，则进行存储，若选择否，则将衣物信息和解析获得的衣物处理程序删除。

衣物识别装置1识别获取了衣物信息后，经过解析处理，获得相应的衣物处理程序，倘若用户选择立即发送且执行该程序，意味着衣物能够立即处理，衣物识别装置1则直接将指令发送给衣物处理设备；而当用户选择不发送衣物处理程序给衣物处理设备时，可以将信息和相应的程序进行存储，既能够方便下次直接调取使用，也避免浪费获得的信息。

实施例五

本实施例为实施例四的进一步的限定，本实施例的控制方法中，衣物处理设备开始执行相应的衣物处理程序后，将其开始运行的状态参数通过通信模块12传送给衣物识别装置1，衣物识别装置1判断当前用户指令是否执行成功，并进行相应的显示和/或提示。

本实施例的衣物处理设备与衣物识别装置1能够进行双向数据传输，用户不仅可以直接在衣物识别装置1上操作控制衣物处理设备开启执行，衣物处理设备还能够传送开始运行执行程序的状态参数、运行过程中各阶段的状态参数等传送给衣物识别装置1，在衣物识别装置1上进行显示或者发出声音等提示，用户不需要近距离观察便可以实时获知衣物处理设备的运行状态，方便用户，提升用户体验。

若衣物识别装置1判断当前用户指令已经执行成功，也就是衣物处理设备已经按照相应的衣物处理程序开始正常运行，衣物识别装置1可以通过屏幕显示、绿色指示灯16显示、语音提示等等的方式，向用户展示结果；而若衣物识别装置1判断当前用户指令没有执行成功，也就是衣物处理设备没有正常运行，衣物识别设备上发出红色警示灯显示或者语音提示，可以提醒用户及时进行查看，排除故障，确保衣物处理设备能够正常运行。

进一步的方案，所述的衣物处理设备运行过程中，将运行各阶段的状态参数通过通信模块12传送信号给衣物识别装置1，衣物识别装置1显示和/或提示衣物处理的阶段状态。如此，便于用户在远处随时掌握衣物的处理进程，方便自行安排时间，提升用户体验。

优选的，所述的衣物处理设备完成处理过程后，通过通信模块12传送信号给衣物识别装置1，衣物识别装置1显示和/或提示衣物处理完成。如此可以方便用户在远处便能够及时发现衣物处理完成，尽快取出衣物，避免用户遗忘。

进一步的方案，所述的衣物识别装置1上还设置有声音播报装置18，所述声音播报装置18通过不同的声音表示衣物处理设备的运行状态，或者表示所述衣物识别装置1对衣物信息的识别状态。

本方案中的所述衣物识别装置1还包括与所述衣物识别模块11，即rfid阅读器连接的声音播报装置18，所述声音播报装置18通过不同的声音表示所述衣物识别装置1对无线标签的识别状态。

具体的，在本实施例中的声音播报装置18是蜂鸣器。可以通过蜂鸣器发出报警提示，和/或读取标签提示。比如声音间断发出，表示衣服读取中，声音连续发出，表示有异常，为用户执行衣物识别时及时进行提醒。

同时，衣物处理设备执行相应的衣物处理程序后，声音播报装置18发出短促的连续声音，代表衣物处理设备运行过程有异常，声音播报装置18发出一声嘀声代表洗涤完成。

实施例六

本实施例为实施例四或实施例五的进一步的限定，本实施例与实施例四的区别在于：

所述的衣物识别装置1识别衣物信息后，处理衣物信息并推荐适合单件衣物或者多件衣物的多个衣物处理程序，并提示用户进行选择，若用户选择某一衣物处理程序，则将该衣物处理程序发送给衣物处理设备并同时启动衣物处理设备执行相应衣物处理程序；若用户没有选择，衣物识别装置1自动默认选择排名最靠前的衣物处理程序。

以洗衣机为例，本实施例的衣物识别装置1识别衣物信息后，并非只推荐一个适合的洗涤程序，而是推荐多个，供用户选择需要的程序，例如当推荐的洗涤程序所需要的时间不同，用户可以根据需要选择恰当时长的程序，如此，便于用户使用，增加用户的自主选择性。

若用户在一定的时间内没有选择，衣物识别装置1自动默认选择排名最靠前的衣物处理程序，提示用户选择是否将洗涤程序发送给洗衣机并执行洗涤程序。

以上所述仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，虽然本发明已以较佳实施例揭露如上，然而并非用以限定本发明，任何熟悉本专利的技术人员在不脱离本发明技术方案范围内，当可利用上述提示的技术内容作出些许更动或修饰为等同变化的等效实施例，但凡是未脱离本发明技术方案的内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明方案的范围内。
