用于车辆座椅罩的蒸汽熨烫系统的制作方法

本发明涉及一种用于车辆座椅罩的蒸汽熨烫系统。更具体地，本发明涉及一种用于车辆座椅罩的蒸汽熨烫系统，该蒸汽熨烫系统被构造为选择性地使用蒸汽喷射组件和蒸汽熨烫组件，蒸汽喷射组件用于排出细蒸汽，以防止座椅罩由于水分排出而被污染，蒸汽熨烫组件具有熨烫单元，加热元件被应用到该熨烫单元，以使水分排出最小化。

背景技术：

1、通常，当制造车辆座椅时，将头枕和其他调节装置等安装在座椅上，然后将织物或皮革罩放置在座椅的外周上。在这种情况下，由于在织物或皮革罩上形成许多褶皱，因此需要进行去除褶皱的额外工作。

2、此前，为了去除放置在座椅外周上的织物或皮革罩的褶皱，工人通过手持蒸汽喷射器的同时沿着织物或皮革罩喷射蒸汽来进行熨烫，以逐个去除褶皱。

3、然而，当通过传统方法去除车辆座椅罩的褶皱时，放置在座椅外周上的罩的褶皱没有被完全去除，工作效率降低，由于罩的损坏导致的座椅的不良率高，甚至工作场所事故也是问题。

4、因此，已经对用于车辆座椅罩的蒸汽熨烫系统进行了各种研究，该蒸汽熨烫系统被构造为通过使用机器人替代手工来有效地去除在车辆座椅罩上产生的褶皱。

5、现有技术参考

6、专利文献

7、(专利文献0001)现有文献1：韩国注册实用新型第20-0417397号(2006年5月22日)

技术实现思路

1、技术任务

2、为了解决上述问题，本发明的技术任务在于提供一种用于车辆座椅罩的蒸汽熨烫系统，该蒸汽熨烫系统被构造为选择性地使用蒸汽喷射组件和蒸汽熨烫组件，蒸汽喷射组件用于排出细蒸汽，以防止座椅罩由于水分排出而被污染，蒸汽熨烫组件具有熨烫单元，加热元件被应用到熨烫单元以使水分排出最小化。

3、解决技术任务的手段

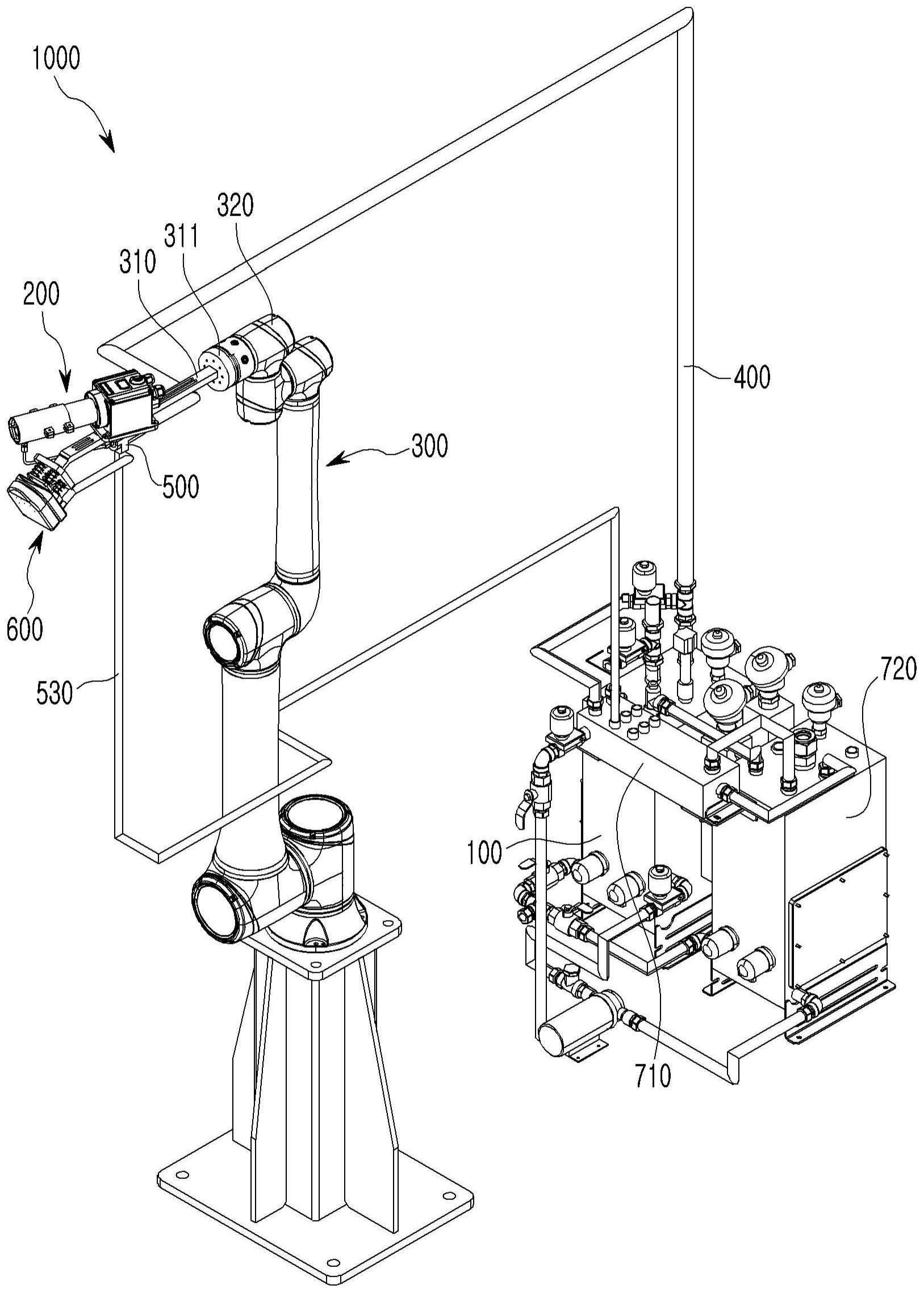

4、为了实现所述技术任务，本发明的实施例提供一种用于车辆座椅罩的蒸汽熨烫系统，包括：蒸汽罐，用于加热水以产生蒸汽；蒸汽喷射组件，用于接收从所述蒸汽罐产生的蒸汽，并且在距车辆座椅预定间隔处将所述蒸汽喷射到所述车辆座椅罩；自动机器人，用于引导所述蒸汽喷射组件的移动；蒸汽熨烫组件，与所述蒸汽喷射组件一起结合到设置在所述自动机器人中的机器人安装单元，用于接收从所述蒸汽罐产生的蒸汽并熨烫所述车辆座椅罩；蒸汽供应单元，用于将蒸汽供应到所述蒸汽喷射组件或所述蒸汽熨烫组件，所述蒸汽供应单元的一端连接到所述蒸汽罐；水回收单元，可拆卸地连接到所述蒸汽供应单元，用于回收在蒸汽供应过程期间在所述蒸汽供应单元中产生的水；蒸汽供应控制单元，用于将经由所述水回收单元的蒸汽选择性地供应到所述蒸汽喷射组件或所述蒸汽熨烫组件；以及回收罐，用于储存从所述水回收单元回收的水。

5、根据本发明的实施例，所述蒸汽喷射组件可包括：外壳，设置有内部空间；鼓风单元，设置在所述外壳内；连接管，形成中空的同时结合到所述外壳；加热器单元，设置在所述连接管中；蒸汽排出引导单元，结合到所述连接管，用于引导从所述鼓风单元排出的空气的鼓风方向；挡板，设置在所述连接管和所述蒸汽排出引导单元之间，用于分散从所述连接管移动到所述蒸汽排出引导单元的由所述加热器单元加热的热空气；以及第一蒸汽供应管，设置在所述蒸汽排出引导单元内部，用于排出从所述蒸汽供应单元供应的蒸汽。

6、根据实施例，设置在所述蒸汽排出引导单元内部的所述第一蒸汽供应管可形成为沿着所述蒸汽排出引导单元的纵向方向成螺旋体。在所述加热器单元中可形成具有预定间隔的多个空气移动孔，使得通过所述空气移动孔流入所述加热器单元的一端的空气被所述加热器单元加热，然后排出到所述加热器单元的另一端。

7、根据实施例，从所述第一蒸汽供应管排出的蒸汽可在由所述加热器单元加热的热空气加热到预定温度或更高温度的同时被喷射到所述车辆座椅罩。

8、根据本发明的实施例，所述蒸汽熨烫组件可包括：熨烫单元，包括多个蒸汽喷射孔和设置为与所述蒸汽喷射孔连通并具有内部通道的多个排出销；以及至少一个加热元件，嵌入在所述熨烫单元中，用于加热在所述熨烫单元中产生的水以进行蒸发。所述熨烫单元可包括上盖和下熨烫板，所述上盖具有与第二蒸汽供应单元连通的至少一个蒸汽入口，所述下熨烫板结合到所述上盖并形成有所述排出销，并且所述上盖和所述下熨烫板可彼此结合使得可在所述熨烫单元内部形成蒸汽循环的蒸汽循环空间。

9、根据本发明的实施例，所述加热元件可由陶瓷加热器制成并且可插嵌入所述下熨烫板中。

10、根据本发明的实施例，所述蒸汽熨烫组件还可包括：水回收端口，设置在所述上盖中，用于回收在所述熨烫单元中产生的水；水回收连接管，连接到所述水回收端口，用于将所述熨烫单元中产生的水引导到所述回收罐；以及水移动槽，沿着所述下熨烫板的内周形成，并且被构造为使在所述熨烫单元中产生的水朝向所述水回收端口移动，其中，至少一个倾斜部分形成在所述排出销的顶部上。

11、发明效果

12、以上说明的根据本发明的用于车辆座椅罩的蒸汽熨烫系统的效果描述如下。

13、根据本发明，由于蒸汽喷射组件和蒸汽熨烫组件一起设置在用于车辆座椅罩的蒸汽熨烫系统中，因此工人可根据座椅罩的类型和状态选择性地使用蒸汽喷射组件或蒸汽熨烫组件，从而有效地去除形成在座椅罩上的褶皱。

14、这里，由于蒸汽喷射组件具有设置在其中的加热器单元，因此通过第一蒸汽供应管排出的蒸汽可在被加热器单元加热到预定温度或更高温度的同时被蒸汽喷射，从而防止座椅罩由于水分排出而被污染。

15、另外，蒸汽熨烫组件被构造为具有利用高温蒸汽的蒸汽熨烫功能和利用加热的加热器功能，从而安全地熨烫皮革座椅以及普通织物座椅而没有任何损坏。

16、本发明的效果不限于上述效果，并且应当理解，本发明的效果包括可从在本发明的具体实施方式或所附权利要求中描述的本发明的构造推断的所有效果。

技术特征：

1.一种用于车辆座椅罩的蒸汽熨烫系统，包括：

2.根据权利要求1所述的蒸汽熨烫系统，其中，所述蒸汽喷射组件包括：

3.根据权利要求2所述的蒸汽熨烫系统，其中，设置在所述蒸汽排出引导单元内部的所述第一蒸汽供应管形成为沿着所述蒸汽排出引导单元的纵向方向成螺旋体，并且

4.根据权利要求2所述的蒸汽熨烫系统，其中，从所述第一蒸汽供应管排出的蒸汽在由所述加热器单元加热的热空气加热到预定温度或更高温度的同时被喷射到所述车辆座椅罩。

5.根据权利要求1所述的蒸汽熨烫系统，其中，所述蒸汽熨烫组件包括：

6.根据权利要求5所述的蒸汽熨烫系统，其中，所述加热元件由陶瓷加热器制成并且插嵌入所述下熨烫板中。

7.根据权利要求5所述的蒸汽熨烫系统，其中，所述蒸汽熨烫组件还包括：

技术总结
提供一种用于车辆座椅罩的蒸汽熨烫系统，包括：蒸汽罐，用于加热水以产生蒸汽；蒸汽喷射组件，用于接收从蒸汽罐产生的蒸汽，并在距车辆座椅预定间隔处将蒸汽喷射到车辆座椅罩；自动机器人，用于引导蒸汽喷射组件的移动；蒸汽熨烫组件，与蒸汽喷射组件一起结合到设置在自动机器人中的机器人安装单元，用于接收从蒸汽罐产生的蒸汽并熨烫车辆座椅罩；蒸汽供应单元，用于将蒸汽供应到蒸汽喷射组件或蒸汽熨烫组件，蒸汽供应单元的一端连接到蒸汽罐；水回收单元，可拆卸地连接到蒸汽供应单元，用于回收在蒸汽供应单元中产生的水；蒸汽供应控制单元，将经由水回收单元的蒸汽选择性地供应到蒸汽喷射组件或蒸汽熨烫组件；以及回收罐，用于储存回收的水。

技术研发人员：金浩盈
受保护的技术使用者：韩尔系统有限公司
技术研发日：
技术公布日：2024/1/11
