一种复合植绒布生产用刷毛装置的制作方法

本技术涉及植绒布，具体为一种复合植绒布生产用刷毛装置。

背景技术：

1、植绒是利用电荷同性相斥异性相吸的物理特性，使绒毛带上负电荷，把需要植绒的物体放在零电位或接地条件下，绒毛受到异电位被植物体的吸引，呈垂直状加速飞升到需要植绒的物体表面上，由于被植物体涂有胶粘剂，绒毛就被垂直粘在被植物体上，因此静电植绒是利用电荷的自然特性产生的一种生产新工艺，植绒布在生产中，需要对其进行刷毛，将植绒布上的绒毛刷毛理顺，但现在的复合植绒布生产用刷毛装置不便于人们进行清洁，导致碎毛缠绕在刷毛装置上影响使用效果，为此，我们提出一种复合植绒布生产用刷毛装置。

技术实现思路

1、本实用新型的目的在于提供一种复合植绒布生产用刷毛装置，具备方便清洁的优点，解决了现在的复合植绒布生产用刷毛装置不便于人们进行清洁，导致碎毛缠绕在刷毛装置上影响使用效果的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种复合植绒布生产用刷毛装置，包括板体，所述板体的底部开设有凹槽，所述凹槽内腔的顶部固定连接有毛刷，所述板体顶部的中端固定连接有壳体，所述壳体的内腔开设有安装槽，所述安装槽内腔的底部与凹槽内腔的顶部之间开设有通口，所述安装槽内腔的顶部通过轴承转动连接有螺纹杆，所述螺纹杆的外表面螺纹连接有螺纹管，所述螺纹管的底部固定连接有活动板，所述壳体的顶部固定连接有电机，所述电机的输出轴与螺纹杆固定连接。

3、优选的，所述板体的左右两侧均固定连接有连接块，所述连接块上开设有通孔，所述活动板上开设有细孔。

4、优选的，所述电机的左右两侧均固定连接有固定块，所述固定块与壳体的顶部固定连接。

5、优选的，所述安装槽内腔的右侧固定连接有滑槽，所述螺纹管右侧的上部固定连接有滑块，所述滑块与滑槽的内腔滑动连接。

6、优选的，所述板体顶部的左端固定连接有电池箱，所述电池箱的内腔固定连接有蓄电池，所述电池箱的正面开设有充电口。

7、优选的，所述壳体的右侧固定连接有plc控制器，所述plc控制器的输出端与电机的输入端电性连接。

8、与现有技术相比，本实用新型的有益效果如下：

9、本实用新型通过连接块和通孔，方便人们用螺栓将本装置安装在合适的位置，利用电机，可以带动螺纹杆转动，并在滑槽和滑块的配合下，可以使得螺纹管随着螺纹杆的转动而上下移动，从而可以带动活动板上下移动，当需要清洁的时候，控制电机反转，使得螺纹管向下移动，从而可以使得活动板向下移动，并在细孔的配合下，可以将毛刷上的脏物向下推，从而方便人们进行清洁，利用滑槽和滑块，可以起到限位的作用，解决了现在的复合植绒布生产用刷毛装置不便于人们进行清洁，导致碎毛缠绕在刷毛装置上影响使用效果的问题。

技术特征：

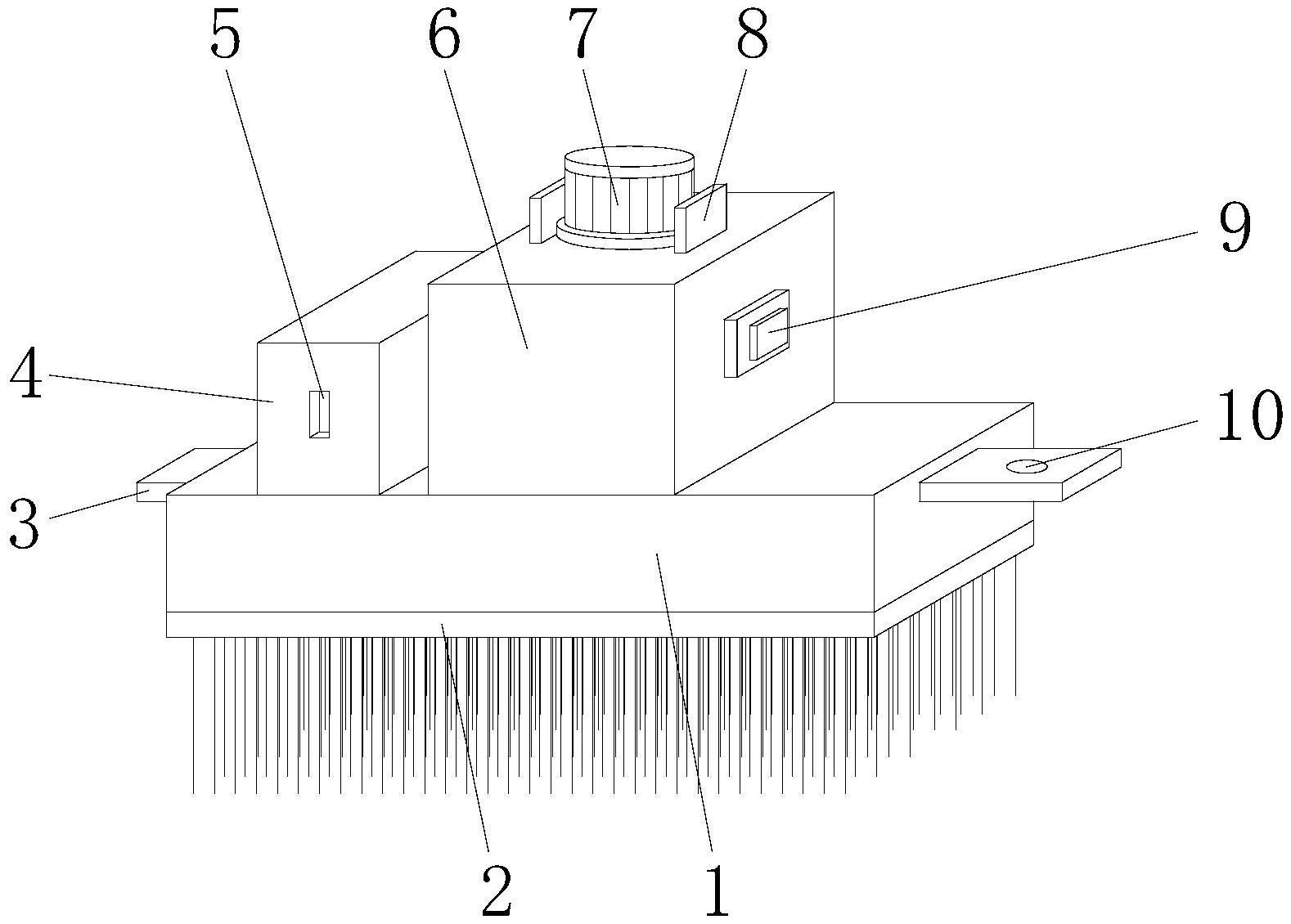

1.一种复合植绒布生产用刷毛装置，包括板体(1)，其特征在于：所述板体(1)的底部开设有凹槽(12)，所述凹槽(12)内腔的顶部固定连接有毛刷(13)，所述板体(1)顶部的中端固定连接有壳体(6)，所述壳体(6)的内腔开设有安装槽(11)，所述安装槽(11)内腔的底部与凹槽(12)内腔的顶部之间开设有通口(15)，所述安装槽(11)内腔的顶部通过轴承转动连接有螺纹杆(17)，所述螺纹杆(17)的外表面螺纹连接有螺纹管(14)，所述螺纹管(14)的底部固定连接有活动板(2)，所述壳体(6)的顶部固定连接有电机(7)，所述电机(7)的输出轴与螺纹杆(17)固定连接。

2.根据权利要求1所述的一种复合植绒布生产用刷毛装置，其特征在于：所述板体(1)的左右两侧均固定连接有连接块(3)，所述连接块(3)上开设有通孔(10)，所述活动板(2)上开设有细孔。

3.根据权利要求1所述的一种复合植绒布生产用刷毛装置，其特征在于：所述电机(7)的左右两侧均固定连接有固定块(8)，所述固定块(8)与壳体(6)的顶部固定连接。

4.根据权利要求1所述的一种复合植绒布生产用刷毛装置，其特征在于：所述安装槽(11)内腔的右侧固定连接有滑槽(18)，所述螺纹管(14)右侧的上部固定连接有滑块(19)，所述滑块(19)与滑槽(18)的内腔滑动连接。

5.根据权利要求1所述的一种复合植绒布生产用刷毛装置，其特征在于：所述板体(1)顶部的左端固定连接有电池箱(4)，所述电池箱(4)的内腔固定连接有蓄电池(16)，所述电池箱(4)的正面开设有充电口(5)。

6.根据权利要求1所述的一种复合植绒布生产用刷毛装置，其特征在于：所述壳体(6)的右侧固定连接有plc控制器(9)，所述plc控制器(9)的输出端与电机(7)的输入端电性连接。

技术总结
本技术公开了一种复合植绒布生产用刷毛装置，包括板体，所述板体的底部开设有凹槽，所述凹槽内腔的顶部固定连接有毛刷，所述板体顶部的中端固定连接有壳体，所述壳体的内腔开设有安装槽，所述安装槽内腔的底部与凹槽内腔的顶部之间开设有通口，所述安装槽内腔的顶部通过轴承转动连接有螺纹杆，所述螺纹杆的外表面螺纹连接有螺纹管，螺纹管的底部固定连接有活动板，壳体的顶部固定连接有电机，电机的输出轴与螺纹杆固定连接。本技术通过活动板、连接块、电机、通孔、毛刷、螺纹管、螺纹杆、滑槽和滑块相互配合，解决了现在的复合植绒布生产用刷毛装置不便于人们进行清洁，导致碎毛缠绕在刷毛装置上影响使用效果的问题。

技术研发人员：魏日林
受保护的技术使用者：石狮联诚植绒有限公司
技术研发日：20220406
技术公布日：2024/1/12
