一种海绵坐垫加工用锁边机的制作方法

1.本实用新型涉及海绵坐垫加工设备技术领域，特指一种海绵坐垫加工用锁边机。


背景技术：

2.坐垫区分为车用、家用和办公用三大类，发展迅速。坐垫不仅能够让桌椅或沙发长期处于干净状态，而且具有提高舒适度的效果，是房间内、车厢内或可或缺的日常生活必需品。而为了坐下后更为舒适，现在越来越多的坐垫选用海绵作为填充物，提高坐卧时的舒适性。
3.海绵坐垫在加工过程中需要对坐垫套边缘进行锁边处理，现有的锁边机一般只有单侧固定锁边，对一个海绵坐垫往往需要重复多次操作才能完成对全部侧边的锁边处理，加工流程繁琐。


技术实现要素：

4.针对以上问题，本实用新型提供了一种海绵坐垫加工用锁边机，通过驱动电机带动驱动轴转动，利用驱动链轮带动驱动链条转动，利用驱动链条带动锁边组件进行移动对海绵坐垫进行锁边处理，锁边组件可以随着驱动链条进行环形移动，实现对海绵坐垫的四周进行锁边。
5.为了实现上述目的，本实用新型采用的技术方案如下：
6.一种海绵坐垫加工用锁边机，包括主体机座，所述主体机座上端中心位置设置有锁边座，所述锁边座的四角处下部均设置有连接槽，所述连接槽处转动安装有驱动轴，所述主体机座上设置有安装腔，所述安装腔内设置有驱动电机，所述驱动电机与其中一组驱动轴相连，所述驱动轴上固定安装有驱动链轮，四组驱动链轮通过驱动链条传动连接；所述驱动链轮上固定安装有用于对海绵坐垫进行锁边加工的锁边组件，所述主体机座上端固定设置有支撑柱，所述支撑柱上安装有顶板，所述顶板上安装有用于压紧海绵坐垫的压料组件。
7.优选地，所述锁边组件至少设置有两组。
8.优选地，所述锁边组件包括锁边支座，所述锁边支座上设置有两组链条夹板用于与驱动链条相连，所述锁边支座上固定设置有锁边支架，所述锁边支架上安装有滑块，所述滑块下端固定安装有气缸二，所述气缸二的输出端固定安装有锁边机，所述锁边机上设置有锁边针头。
9.优选地，所述锁边支架上固定设置有锁边顶板，所述滑块滑动设置在锁边顶板上，所述锁边支架上固定安装有气缸一，气缸一的输出端固定连接在滑块上。
10.优选地，所述主体机座上固定设置有支撑导轨，所述支撑导轨上滚动设置有若干个支撑滚珠。
11.优选地，所述压料组件包括气缸三，所述气缸三的输出端固定连接有u形架，所述u形架上滑动设置有两组丝杆座，丝杆座下端固定设置有连接柱，连接柱上固定连接有压板。
12.优选地，所述u形架上转动安装有双向丝杆，丝杆座螺纹连接在双向丝杆上，所述u
形架上固定安装有用于驱动双向丝杆转动的伺服电机。
13.本实用新型有益效果：
14.利用丝杆传动原理带动两组丝杆座相向或相离移动，从而实现对不同尺寸规格的海绵坐垫进行压紧，确保海绵坐垫在锁边加工时保持稳定。
15.通过驱动电机带动驱动轴转动，利用驱动链轮带动驱动链条转动，利用驱动链条带动锁边组件进行移动对海绵坐垫进行锁边处理，锁边组件可以随着驱动链条进行环形移动，实现对海绵坐垫的四周进行锁边。
16.气缸一带动滑块在锁边顶板上移动，调节锁边机的位置实现对不同尺寸大小的海绵坐垫进行锁边处理，滑块移动到海绵坐垫边缘处时，气缸二带动锁边机向下移动，利用锁边针头对海绵坐垫进行锁边处理。
附图说明

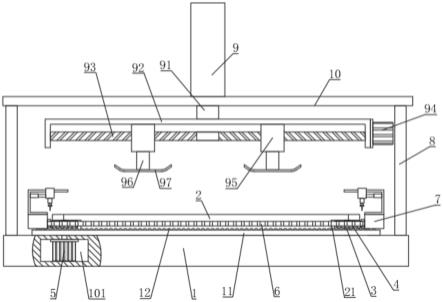

17.图1是本实用新型一种海绵坐垫加工用锁边机的整体结构示意图;
18.图2是本实用新型一种海绵坐垫加工用锁边机驱动链条的安装结构示意图；
19.图3是本实用新型一种海绵坐垫加工用锁边机锁边组件的结构示意图。
20.图中：1、主体机座；101、安装腔；2、锁边座；21、连接槽；3、驱动轴；4、驱动链轮；5、驱动电机；6、驱动链条；7、锁边组件；71、锁边支座；72、链条夹板；73、锁边支架；74、锁边顶板；75、气缸一；76、滑块；77、气缸二；78、锁边机；79、锁边针头；8、支撑柱；9、压料组件；91、气缸三；92、u形架；93、双向丝杆；94、伺服电机；95、丝杆座；96、连接柱；97、压板；10、顶板；11、支撑导轨；12、支撑滚珠。
具体实施方式
21.下面结合附图与实施例对本实用新型的技术方案进行说明。
22.如图1至图3所示，本实用新型所述的一种海绵坐垫加工用锁边机，包括主体机座1，所述主体机座1上端中心位置设置有锁边座2，所述锁边座2的四角处下部均设置有连接槽21，所述连接槽21处转动安装有驱动轴3，所述主体机座1上设置有安装腔101，所述安装腔101内设置有驱动电机5，所述驱动电机5与其中一组驱动轴3相连，所述驱动轴3上固定安装有驱动链轮4，四组驱动链轮4通过驱动链条6传动连接；所述驱动链轮4上固定安装有锁边组件7，所述锁边组件7用于对海绵坐垫进行锁边加工，所述主体机座1上端固定设置有支撑柱8，所述支撑柱8上安装有顶板10，所述顶板10上安装有用于压紧海绵坐垫的压料组件9。
23.具体的，所述锁边组件7至少设置有两组，两组锁边组件7同时对海绵坐垫进行锁边处理，可以有效提高对海绵坐垫的锁边效率。
24.具体的，所述锁边组件7包括锁边支座71，所述锁边支座71上设置有两组链条夹板72用于与驱动链条6相连，所述锁边支座71上固定设置有锁边支架73，所述锁边支架73上安装有滑块76，所述滑块76下端固定安装有气缸二77，所述气缸二77的输出端固定安装有锁边机78，所述锁边机78上设置有锁边针头79。所述锁边支架73上固定设置有锁边顶板74，所述滑块76滑动设置在锁边顶板74上，所述锁边支架73上固定安装有气缸一75，气缸一75的输出端固定连接在滑块76上。
25.当需要对海绵坐垫进行锁边处理时，将海绵坐垫放置在锁边座2上，通过驱动电机5带动驱动轴3转动，利用驱动链轮4带动驱动链条6转动，利用驱动链条6带动锁边组件7进行移动对海绵坐垫进行锁边处理，锁边组件7可以随着驱动链条6进行环形移动，实现对海绵坐垫的四周进行锁边。
26.锁边组件7移动对海绵坐垫进行锁边加工，气缸一75带动滑块76在锁边顶板74上移动，调节锁边机78的位置实现对不同尺寸大小的海绵坐垫进行锁边处理，滑块76移动到海绵坐垫边缘处时，气缸二77带动锁边机78向下移动，利用锁边针头79对海绵坐垫进行锁边处理。
27.具体的，所述主体机座1上固定设置有支撑导轨11，所述支撑导轨11上滚动设置有若干个支撑滚珠12。通过设置支撑导轨11和支撑滚珠12实现对锁边组件7的稳定支撑
28.具体的，所述压料组件9包括气缸三91，所述气缸三91的输出端固定连接有u形架92，所述u形架92上滑动设置有两组丝杆座95，丝杆座95下端固定设置有连接柱96，连接柱96上固定连接有压板97。所述u形架92上转动安装有双向丝杆93，丝杆座95螺纹连接在双向丝杆93上，所述u形架92上固定安装有用于驱动双向丝杆93转动的伺服电机94。
29.当海绵坐垫放置在锁边座2上进行锁边加工时，气缸三91带动u形架92向下移动，伺服电机94带动双向丝杆93转动，利用丝杆传动原理带动两组丝杆座95相向或相离移动，从而实现对不同尺寸规格的海绵坐垫进行压紧，确保海绵坐垫在锁边加工时保持稳定。
30.本实用新型在使用时，将海绵坐垫放置在锁边座2上，气缸三91带动u形架92向下移动，伺服电机94带动双向丝杆93转动，利用丝杆传动原理带动两组丝杆座95相向或相离移动，从而实现对不同尺寸规格的海绵坐垫进行压紧，确保海绵坐垫在锁边加工时保持稳定，通过驱动电机5带动驱动轴3转动，利用驱动链轮4带动驱动链条6转动，利用驱动链条6带动锁边组件7进行移动对海绵坐垫进行锁边处理，锁边组件7可以随着驱动链条6进行环形移动，实现对海绵坐垫的四周进行锁边，锁边组件7移动对海绵坐垫进行锁边加工，气缸一75带动滑块76在锁边顶板74上移动，调节锁边机78的位置实现对不同尺寸大小的海绵坐垫进行锁边处理，滑块76移动到海绵坐垫边缘处时，气缸二77带动锁边机78向下移动，利用锁边针头79对海绵坐垫进行锁边处理。
31.在本实用新型的描述中，需要理解的是，术语“上”、“下”、“左”、“右”等指示方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以及特定的方位构造和操作，因此，不能理解为对本实用新型的限制。此外，“第一”、“第二”仅由于描述目的，且不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。因此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者多个该特征。本实用新型的描述中，除非另有说明，“多个
”ꢀ
的含义是两个或两个以上。
32.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”“相连”“连接”等应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接连接，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
33.以上对本实用新型的一个实施例进行了详细说明，但所述内容仅为本实用新型的
较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
