一种自动式枪刺地毯装置的制作方法

1.本实用新型属于地毯加工技术领域，具体为一种自动式枪刺地毯装置。


背景技术：

2.地毯是以棉、麻、毛、丝、草等天然纤维或化学合成纤维类原料，经手工或机械工艺进行编结、栽绒或纺织而成的地面铺敷物，它是世界范围内具有悠久历史传统的工艺美术品类之一，覆盖于住宅、宾馆、体育馆、展览厅、车辆、船舶、飞机等的地面，有减少噪声、隔热和装饰效果。
3.根据专利号cn206970867u，公开了一种自动式枪刺地毯装置，该专利通过除尘器、吸尘管、防尘网、连接辊、刺绣枪、工作仓、出料口、主机体、控制面板、电源按钮、键盘、转速表、控制按钮、显示屏、除尘器降噪外壳、集尘罩、支架、进风管、第一空气泵、喷气口和第二空气泵实现对地毯地毯上的灰尘和线头，防止了设备积污，提高了设备的工作的稳定性和可靠性；然而该自动式枪刺地毯装置在使用时存在灰尘乱飞现象，进而会污染环境，同时不能对加工的地毯进行辊压，进而存在地毯不平整的可能。


技术实现要素：

4.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种自动式枪刺地毯装置，有效的解决了上述背景技术中自动式枪刺地毯装置在使用时存在灰尘乱飞现象，进而会污染环境，同时不能对加工的地毯进行辊压，进而存在地毯不平整的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种自动式枪刺地毯装置，包括自动式枪刺地毯设备本体，所述自动式枪刺地毯设备本体的顶端开设有操作腔，自动式枪刺地毯设备本体的顶端设有安装罩，自动式枪刺地毯设备本体的顶端设有位于安装罩一侧的控制器，自动式枪刺地毯设备本体的内部设有压平辊，压平辊上等距离开设有通孔，压平辊的两端中间位置均设有安装筒，两个安装筒的外部均套设有套环，安装罩的内部滑动连接有移动板，移动板的底端对称设有与套环连接的电动推杆，移动板与安装罩之间通过移动机构连接，安装罩的内部设有吹气机构，自动式枪刺地毯设备本体的一侧设有灰尘抽吸组。
6.优选的，所述灰尘抽吸组包括灰尘抽吸罩和灰尘抽吸泵，自动式枪刺地毯设备本体的外壁设有灰尘抽吸泵，灰尘抽吸泵一端与位于操作腔内部的灰尘抽吸罩连接。
7.优选的，所述吹气机构包括吹风管、吹风头、连通管、贯穿孔、气泵、输气管、衔接管和导气软管，压平辊的两端中间位置均开设有贯穿孔，安装筒的内部穿插有贯穿于贯穿孔内部的连通管，两个连通管之间通过吹风管连接，吹风管的底端等距离设有吹风头，两个连通管的一端均连接有衔接管，移动板的底端中间位置设有气泵，气泵输出端连接有输气管，输气管与两个衔接管之间通过导气软管连接。
8.优选的，所述移动机构包括滑槽、电机、丝杆和滑块，移动板的两侧对称设有滑块，安装罩的内壁两侧开设有与滑块滑动连接的滑槽，安装罩的内壁一侧设有电机，电机输出
轴连接有贯穿于移动板上的丝杆，丝杆与移动板螺纹连接。
9.与现有技术相比，本实用新型的有益效果是：
10.(1)、在工作中，通过设置有自动式枪刺地毯设备本体、操作腔、安装罩、控制器、压平辊、通孔、安装筒、套环、移动板、电动推杆和移动机构，便于实现压平辊的水平移动和升降，进而方便压平辊对地毯进行辊压操作，提高了地毯的平整度；通过吹气机构的设计，便于对地毯表面进行吹气操作，便于将地毯表面的灰尘吹起，进而配合灰尘抽吸组的作用，实现对灰尘的收集，进而加快了对灰尘的收集速度，有效的提高了地毯加工的干净度。
附图说明
11.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。
12.在附图中：

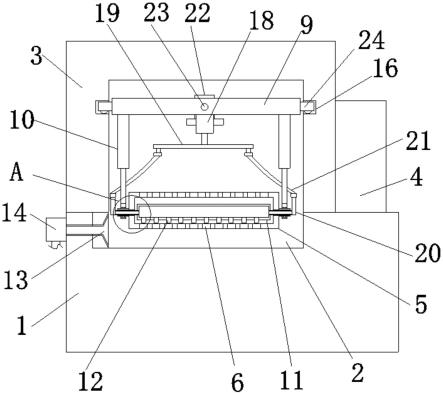

13.图1为本实用新型自动式枪刺地毯装置的结构示意图；
14.图2为本实用新型图1的外部结构示意图；
15.图3为本实用新型图1中a处的放大结构示意图；
16.图中：1、自动式枪刺地毯设备本体；2、操作腔；3、安装罩；4、控制器；5、压平辊；6、通孔；7、安装筒；8、套环；9、移动板；10、电动推杆；11、吹风管；12、吹风头；13、灰尘抽吸罩；14、灰尘抽吸泵；15、连通管；16、滑槽；17、贯穿孔；18、气泵；19、输气管；20、衔接管；21、导气软管；22、电机；23、丝杆；24、滑块。
具体实施方式
17.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.由图1至图3给出，本实用新型包括自动式枪刺地毯设备本体1，自动式枪刺地毯设备本体1的顶端开设有操作腔2，自动式枪刺地毯设备本体1的顶端设有安装罩3，这里需要注意的是，安装罩3的一侧设有箱门，安装罩3和箱门的设计便于使灰尘进行遮挡，避免灰尘飞出，进而实现对环境的保护，自动式枪刺地毯设备本体1的顶端设有位于安装罩3一侧的控制器4，自动式枪刺地毯设备本体1的内部设有压平辊5，压平辊5上等距离开设有通孔6，压平辊5的两端中间位置均设有安装筒7，两个安装筒7的外部均套设有套环8，安装罩3的内部滑动连接有移动板9，移动板9的底端对称设有与套环8连接的电动推杆10，移动板9与安装罩3之间通过移动机构连接，安装罩3的内部设有吹气机构，自动式枪刺地毯设备本体1的一侧设有灰尘抽吸组，这里需要注意的是，控制器4与电动推杆10、灰尘抽吸泵14和电机22均电连接；
19.通过启动电动推杆10，电动推杆10会实现压平辊5的下移，进而方便压平辊5压制在地毯顶端，接着配合移动机构的作用，便于带动压平辊5水平移动，进而实现压平辊5在地毯表面进行滚动，进而实现压平辊5对地毯的辊压操作，进而实现对地毯的压平操作，有效的提高了地毯的平整度。
20.灰尘抽吸组包括灰尘抽吸罩13和灰尘抽吸泵14，自动式枪刺地毯设备本体1的外壁设有灰尘抽吸泵14，灰尘抽吸泵14一端与位于操作腔2内部的灰尘抽吸罩13连接；
21.通过启动灰尘抽吸泵14，会使灰尘抽吸泵14抽吸操作腔2内部的灰尘，进而提高了地毯的干净度。
22.吹气机构包括吹风管11、吹风头12、连通管15、贯穿孔17、气泵18、输气管19、衔接管20和导气软管21，压平辊5的两端中间位置均开设有贯穿孔17，安装筒7的内部穿插有贯穿于贯穿孔17内部的连通管15，两个连通管15之间通过吹风管11连接，吹风管11的底端等距离设有吹风头12，两个连通管15的一端均连接有衔接管20，移动板9的底端中间位置设有气泵18，气泵18输出端连接有输气管19，输气管19与两个衔接管20之间通过导气软管21连接；通过启动气泵18，气泵18将气体通过输气管19注入导气软管21中，进而气体通过衔接管20和连通管15进入吹风管11中，进而吹风管11内部的气体通过吹风头12进行吹气，进而会向压平辊5下方的地毯进行吹气操作，便于吹起地毯上的灰尘，便于后期对灰尘的收集。
23.移动机构包括滑槽16、电机22、丝杆23和滑块24，移动板9的两侧对称设有滑块24，安装罩3的内壁两侧开设有与滑块24滑动连接的滑槽16，安装罩3的内壁一侧设有电机22，电机22输出轴连接有贯穿于移动板9上的丝杆23，丝杆23与移动板9螺纹连接；
24.通过启动电机22，电机22带动丝杆23转动，通过丝杆23与移动板9的螺纹连接关系以及配合滑块24与滑槽16的滑动连接关系，会使移动板9带动电动推杆10移动，通过套环8会带动安装筒7和压平辊5移动，接着启动电动推杆10，使电动推杆10带动套环8、安装筒7和压平辊5下移，进而方便使压平辊5对地毯进行辊压操作，实现地毯的整平操作，进而提高了对地毯的加工质量。
