一种便于检修的一线天式电动晾衣机的制作方法

本技术涉及晾衣机，特别涉及一种便于检修的一线天式电动晾衣机。

背景技术：

1、目前，为了避免电动晾衣机外露，通过将机壳内嵌安装在天花板中，同时晾杆收容在机壳底部收容腔内，进行完全隐藏，以形成一线天式电动晾衣机。现有市场上的一线天式电动晾衣机(图1)，机壳顶部的驱动部件通过钢丝绳和转向滑轮与晾杆上的连接组件连接，连接组件的底部套在晾杆上，且通过螺丝进行横向固定。当晾杆处于隐藏状态时，用于固定的螺丝也处于机壳的收容腔中，若此时出现死机等卡死现象时，则不便于将晾杆取下进行检修。

技术实现思路

1、基于此，本实用新型的目的是提供一种便于检修的一线天式电动晾衣机，可以在出现死机等卡死现象时，将晾杆拆下进行检修。

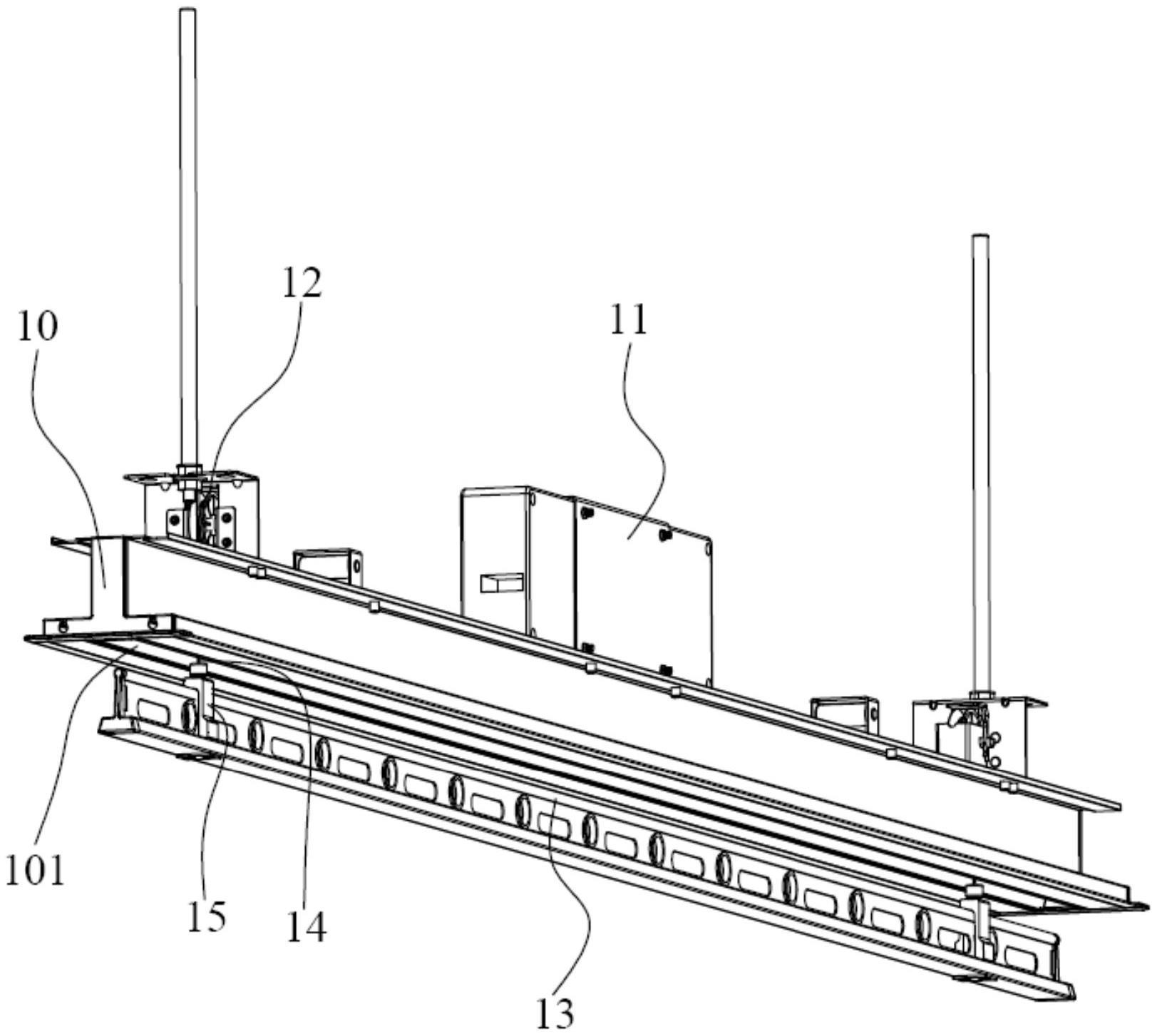

2、第一方面，本实用新型提供了一种便于检修的一线天式电动晾衣机，包括内嵌安装在天花板中的机壳，以及设于所述机壳顶部的驱动部件和转向滑轮，所述机壳的底部设有用于收容晾杆的收容腔，由所述驱动部件中延伸出的钢丝绳，经过所述转向滑轮换向后与所述晾杆上的连接组件连接；

3、所述连接组件包括与所述钢丝绳卡接的连接头，与所述连接头底部连接的卡合件，设于所述晾杆底部的连接片，以及连接螺丝；

4、所述卡合件的底部卡在所述晾杆上，所述连接螺丝依序穿过所述连接片和所述晾杆的底部，与所述卡合件的底部连接。

5、相较现有技术，本申请中，通过在连接组件和晾杆之间采用纵向固定的连接方式，使得可以在出现死机等卡死现象时，不用预留检修口直接将晾杆拆下进行检修，同时卡合件与晾杆之间的上下套合的安装方式，替换现有的左右套进的安装方式，使得安装更方便，更适用于小户型阳台。

6、进一步地，所述卡合件的顶部设有与所述连接头连接的顶螺纹孔，底部设有u型口；

7、所述u型口跨在所述晾杆上，且所述u型口的侧壁底部设有与所述连接螺丝连接的底螺纹孔。

8、进一步地，所述连接头包括相连接的螺纹端和锁止端，所述螺纹端与所述顶螺纹孔连接；

9、所述螺纹端的端面上设有容纳孔，所述容纳孔底部设有贯穿所述锁止端的贯穿孔；

10、所述连接头的侧壁上设有避让槽，所述避让槽与所述容纳孔和所述贯穿孔连通，所述钢丝绳的末端堵头卡在所述容纳孔中。

11、进一步地，所述连接片的顶面外凸形成定位凸台，底面内凹形成凹孔，所述凹孔位于所述定位凸台的底部；

12、所述定位凸台嵌入所述晾杆的底部，所述连接螺丝位于所述凹孔内。

13、进一步地，所述晾杆为t字型结构，且t型端位于底部。

14、第二方面，本实用新型提供了一种便于检修的一线天式电动晾衣机，包括内嵌安装在天花板中的机壳，以及设于所述机壳顶部的驱动部件和转向滑轮，所述机壳的底部设有用于收容晾杆的收容腔，由所述驱动部件中延伸出的钢丝绳，经过所述转向滑轮换向后与所述晾杆上的连接组件连接：

15、所述连接组件包括与所述钢丝绳卡接的连接头，与所述连接头底部连接的卡合件，卡设于所述晾杆中的连接块，以及连接螺丝；

16、所述卡合件的底部卡在所述晾杆上，所述连接螺丝依序穿过所述晾杆的底部和所述连接块，与所述卡合件的底部连接。

17、进一步地，所述晾杆中设有横向贯穿的避让口，所述连接块卡在所述避让口

技术特征：

1.一种便于检修的一线天式电动晾衣机，包括内嵌安装在天花板中的机壳，以及设于所述机壳顶部的驱动部件和转向滑轮，所述机壳的底部设有用于收容晾杆的收容腔，由所述驱动部件中延伸出的钢丝绳，经过所述转向滑轮换向后与所述晾杆上的连接组件连接，其特征在于：

2.根据权利要求1所述的便于检修的一线天式电动晾衣机，其特征在于，所述卡合件的顶部设有与所述连接头连接的顶螺纹孔，底部设有u型口；

3.根据权利要求2所述的便于检修的一线天式电动晾衣机，其特征在于，所述连接头包括相连接的螺纹端和锁止端，所述螺纹端与所述顶螺纹孔连接；

4.根据权利要求1所述的便于检修的一线天式电动晾衣机，其特征在于，所述连接片的顶面外凸形成定位凸台，底面内凹形成凹孔，所述凹孔位于所述定位凸台的底部；

5.根据权利要求1至4任意一项所述的便于检修的一线天式电动晾衣机，其特征在于，所述晾杆为t字型结构，且t型端位于底部。

6.一种便于检修的一线天式电动晾衣机，包括内嵌安装在天花板中的机壳，以及设于所述机壳顶部的驱动部件和转向滑轮，所述机壳的底部设有用于收容晾杆的收容腔，由所述驱动部件中延伸出的钢丝绳，经过所述转向滑轮换向后与所述晾杆上的连接组件连接，其特征在于：

7.根据权利要求6所述的便于检修的一线天式电动晾衣机，其特征在于，所述晾杆中设有横向贯穿的避让口，所述连接块卡在所述避让口。

技术总结
一种便于检修的一线天式电动晾衣机，包括机壳，以及驱动部件和转向滑轮，机壳的底部设有用于收容晾杆的收容腔，由驱动部件中延伸出的钢丝绳，经过转向滑轮换向后与晾杆上的连接组件连接；连接组件包括与钢丝绳卡接的连接头，与连接头底部连接的卡合件，设于晾杆底部的连接片，以及连接螺丝；卡合件的底部卡在晾杆上，连接螺丝依序穿过连接片和晾杆的底部，与卡合件的底部连接。本申请中，通过在连接组件和晾杆之间采用纵向固定的连接方式，使得可以在出现死机等卡死现象时，不用预留检修口直接将晾杆拆下进行检修，同时卡合件与晾杆之间的上下套合的安装方式，替换现有的左右套进的安装方式，使得安装更方便，更适用于小户型阳台。

技术研发人员：幸乐,万小刚,杜松
受保护的技术使用者：南昌艾依家居用品有限公司
技术研发日：20221222
技术公布日：2024/1/11
