一种制绳机放线架结构的制作方法

本技术涉及制绳机领域，特别涉及一种制绳机放线架结构。

背景技术：

1、制绳机是一种用于制备绳索的机器，绳索主要有若干根细线拧结而成的，所以制绳机在制备绳索的时候需要使用到放线架进行释放细线，通常放线架主要由架体和若干个转棍组成，细线卷套在转棍外部，通过外部牵引力拉扯细线即可进行防线工作；

2、但现有制绳机放线架存在着不便于安装、拆卸线卷的问题，导致线卷在使用完后更换工作不方便，影响制绳效率。而且也无法调节，导致在制绳的过程中，线组会出现张力不够，从而使得制备的绳索出现松垮的问题，影响制绳机的制绳质量。

技术实现思路

1、本实用新型的主要目的在于提供一种制绳机放线架结构，可以有效解决背景技术中的技术问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种制绳机放线架结构，包括固定盘，所述固定盘的外侧固定安装有支撑架，所述固定盘的前部转动连接有六根线棍，每根所述线棍的一端均设有限位结构；

4、所述限位结构包括限位槽，所述限位槽开设在线棍的外表面，所述线棍的内部固定安装有固定座，所述固定座的前部固定安装有拉紧弹簧，所述拉紧弹簧的前端通过连接环固定连接有限位杆。

5、作为本实用新型的进一步方案，所述限位杆的外表面开设有两组限位口，两组限位口分别于限位槽适应性匹配。

6、作为本实用新型的进一步方案，每根所述线棍的另一端均固定连接有齿轮，所述固定盘的后部中心位置设有齿环，所述齿环与每个齿轮啮合连接。

7、作为本实用新型的进一步方案，所述齿环与固定盘之间设有调节结构，所述调节结构包括固定套筒，所述固定套筒固定安装在固定盘的后部位于齿环的内侧边缘位置，所述固定套筒的外表面开设有缺口，且固定套筒通过缺口滑动连接有压座，所述固定套筒的内部位于压座的后部放置有垫盘，且垫盘与压座之间设有压紧弹簧，所述固定套筒的后端螺纹连接有螺栓。

8、作为本实用新型的进一步方案，所述压座的形状呈“8”字型，所述齿环的内部设有凹环，且压座压在凹环的后部。

9、作为本实用新型的进一步方案，所述调节结构共设有四组，四组调节结构呈“x”状排列。

10、本实用新型的有益效果如下：

11、通过设置限位结构，当限位杆插入在线棍内部的时候，即可在线棍的外部套设线卷，当限位杆通过限位口与限位槽卡合后，即可对线卷进行限位，提高了线卷安装、拆卸的便捷性，进而有效的增加了线卷更换的速度，提高制绳效率，而且采用拉紧弹簧弹力定位的方式，能够起到自适应补偿的功效，适用于不同长度的线卷，适用性强；

12、通过设置调节结构，能够控制齿环的转动阻力，进而控制齿轮的转动阻力，即可实现控制线棍的转动阻力，便于控制放线速度，进而方便配合制绳机设置细线的张力，提高制绳质量。

技术特征：

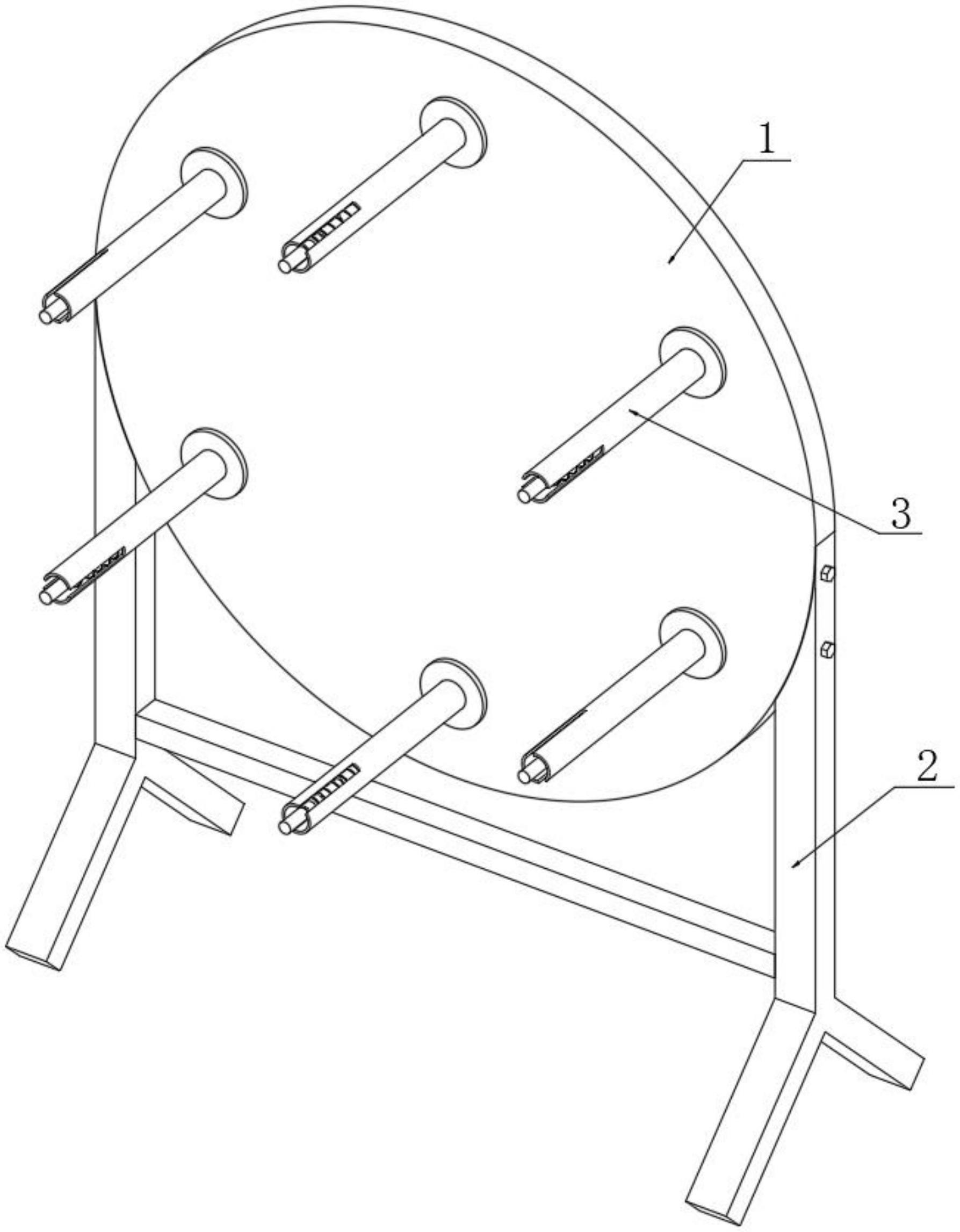

1.一种制绳机放线架结构，其特征在于：包括固定盘(1)，所述固定盘(1)的外侧固定安装有支撑架(2)，所述固定盘(1)的前部转动连接有六根线棍(3)，每根所述线棍(3)的一端均设有限位结构(4)；

2.根据权利要求1所述的一种制绳机放线架结构，其特征在于：所述限位杆(6)的外表面开设有两组限位口(10)，两组限位口(10)分别与限位槽(5)适应性匹配。

3.根据权利要求1所述的一种制绳机放线架结构，其特征在于：每根所述线棍(3)的另一端均固定连接有齿轮(11)，所述固定盘(1)的后部中心位置设有齿环(12)，所述齿环(12)与每个齿轮(11)啮合连接。

4.根据权利要求3所述的一种制绳机放线架结构，其特征在于：所述齿环(12)与固定盘(1)之间设有调节结构(13)，所述调节结构(13)包括固定套筒(14)，所述固定套筒(14)固定安装在固定盘(1)的后部位于齿环(12)的内侧边缘位置，所述固定套筒(14)的外表面开设有缺口，且固定套筒(14)通过缺口滑动连接有压座(15)，所述固定套筒(14)的内部位于压座(15)的后部放置有垫盘(18)，且垫盘(18)与压座(15)之间设有压紧弹簧(17)，所述固定套筒(14)的后端螺纹连接有螺栓(16)。

5.根据权利要求4所述的一种制绳机放线架结构，其特征在于：所述压座(15)的形状呈“8”字型，所述齿环(12)的内部设有凹环，且压座(15)压在凹环的后部。

6.根据权利要求4所述的一种制绳机放线架结构，其特征在于：所述调节结构(13)共设有四组，四组调节结构(13)呈“x”状排列。

技术总结
本技术公开了一种制绳机放线架结构，包括固定盘，所述固定盘的外侧固定安装有支撑架，所述固定盘的前部转动连接有六根线棍，每根所述线棍的一端均设有限位结构，所述限位结构包括限位槽，所述限位槽开设在线棍的外表面，所述线棍的内部固定安装有固定座，所述固定座的前部固定安装有拉紧弹簧。本技术所述的一种制绳机放线架结构，提高了线卷安装、拆卸的便捷性，进而有效的增加了线卷更换的速度，提高制绳效率，而且采用拉紧弹簧弹力定位的方式，能够起到自适应补偿的功效，适用于不同长度的线卷，适用性强,也便于控制线棍的转动阻力，便于控制放线速度，进而方便配合制绳机设置细线的张力，提高制绳质量。

技术研发人员：刘胜宽
受保护的技术使用者：招远市永昌制线有限公司
技术研发日：20221226
技术公布日：2024/1/12
