一种纱线定长切刀的制作方法

本技术涉及纱线加工，具体为一种纱线定长切刀。

背景技术：

1、纱线是一种纺织品，用各种纺织纤维加工成一定细度的产品，用于织布、制绳、制线、针织和刺绣等，分为短纤维纱，连续长丝等；

2、现有的纱线切刀在使用过程中，由于现有的纱线切刀采用扳机类机构激发驱动，使得切刀对纱线冲击力度较弱，并且驱动扳机类机构工作消耗的功耗较高。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种纱线定长切刀。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种纱线定长切刀，包括固定座、永磁铁和电磁线圈，所述固定座的侧壁固定连接有固定底板，所述固定底板的顶部固定连接有固定外壳，所述固定底板的顶部固定连接有固定板，所述固定板的侧壁贯穿开设有固定槽，所述永磁铁固定连接在固定座靠近固定底板的侧壁，所述永磁铁位于固定底板的上方，所述永磁铁远离固定座的侧壁固定连接有伸缩杆，所述电磁线圈套设在伸缩杆的固定端的外表面，所述电磁线圈与永磁铁相接触，所述伸缩杆的外表面套设有激发弹簧，所述激发弹簧的两端分别与电磁线圈和活动板固定连接，所述伸缩杆的活动端固定连接有活动板，所述活动板远离伸缩杆的侧壁固定连接有过线板，所述过线板的前表面贯穿开设有过线槽，所述活动板靠近过线板的侧壁固定连接有纱线切刀，所述活动板靠近过线板的侧壁固定连接有压块，所述纱线切刀位于过线板的前方，所述压块位于过线板的后方。

3、优选的，所述永磁铁、伸缩杆、电磁线圈、激发弹簧、活动板均位于固定外壳的内部。

4、优选的，所述过线板穿过固定槽，所述固定槽的内底壁与固定底板的顶部位于同一平面，所述过线槽位于固定外壳和固定板之间。

5、优选的，所述电磁线圈通过线路电性连接有外接电源。

6、本实用新型具有如下有益效果：

7、该纱线定长切刀，通过设置的固定板、固定槽、永磁铁、伸缩杆、电磁线圈、激发弹簧、活动板、过线板、过线槽、纱线切刀、压块，通过为电磁线圈通电产生磁场，使得永磁铁与电磁线圈之间产生磁场斥力，从而使得电磁线圈受到斥力而对激发弹簧施加外力，促使活动板上的纱线切刀对过线槽内的纱线进行切断，纱线切刀对纱线产生的冲击力强，便于纱线切刀快速切断纱线，该种激发纱线切刀移动功耗较低。

技术特征：

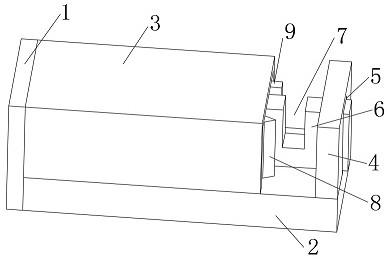

1.一种纱线定长切刀，包括固定座（1）、永磁铁（10）和电磁线圈（12），其特征在于：所述固定座（1）的侧壁固定连接有固定底板（2），所述固定底板（2）的顶部固定连接有固定外壳（3），所述固定底板（2）的顶部固定连接有固定板（4），所述固定板（4）的侧壁贯穿开设有固定槽（5），所述永磁铁（10）固定连接在固定座（1）靠近固定底板（2）的侧壁，所述永磁铁（10）位于固定底板（2）的上方，所述永磁铁（10）远离固定座（1）的侧壁固定连接有伸缩杆（11），所述电磁线圈（12）套设在伸缩杆（11）的固定端的外表面，所述电磁线圈（12）与永磁铁（10）相接触，所述伸缩杆（11）的外表面套设有激发弹簧（13），所述激发弹簧（13）的两端分别与电磁线圈（12）和活动板（14）固定连接，所述伸缩杆（11）的活动端固定连接有活动板（14），所述活动板（14）远离伸缩杆（11）的侧壁固定连接有过线板（6），所述过线板（6）的前表面贯穿开设有过线槽（7），所述活动板（14）靠近过线板（6）的侧壁固定连接有纱线切刀（8），所述活动板（14）靠近过线板（6）的侧壁固定连接有压块（9），所述纱线切刀（8）位于过线板（6）的前方，所述压块（9）位于过线板（6）的后方。

2.根据权利要求1所述的一种纱线定长切刀，其特征在于：所述永磁铁（10）、伸缩杆（11）、电磁线圈（12）、激发弹簧（13）、活动板（14）均位于固定外壳（3）的内部。

3.根据权利要求1所述的一种纱线定长切刀，其特征在于：所述过线板（6）穿过固定槽（5），所述固定槽（5）的内底壁与固定底板（2）的顶部位于同一平面，所述过线槽（7）位于固定外壳（3）和固定板（4）之间。

4.根据权利要求1所述的一种纱线定长切刀，其特征在于：所述电磁线圈（12）通过线路电性连接有外接电源。

技术总结
本技术提供一种纱线定长切刀，包括固定座、永磁铁和电磁线圈，所述固定座的侧壁固定连接有固定底板，所述固定底板的顶部固定连接有固定外壳，所述固定底板的顶部固定连接有固定板。本技术中，通过设置的固定板、固定槽、永磁铁、伸缩杆、电磁线圈、激发弹簧、活动板、过线板、过线槽、纱线切刀、压块，通过为电磁线圈通电产生磁场，使得永磁铁与电磁线圈之间产生磁场斥力，从而使得电磁线圈受到斥力而对激发弹簧施加外力，促使活动板上的纱线切刀对过线槽内的纱线进行切断，纱线切刀对纱线产生的冲击力强，便于纱线切刀快速切断纱线，该种激发纱线切刀移动功耗较低。

技术研发人员：何振军
受保护的技术使用者：何振军
技术研发日：20221230
技术公布日：2024/1/12
