用于蒸汽处理纺织物的方法与流程

本发明涉及一种用于通过导水式家用器具利用蒸汽处理纺织物(特别是已清洁且已干燥的纺织物)的方法。此外，本发明涉及一种控制设备以及一种家用器具。

背景技术：

1、实现衣物蒸汽处理的附加功能的洗衣机是已知的。这种洗衣机中存在的加热体被用于使少量水汽化，以通过所得到的蒸汽重新润湿和加热已经清洁和干燥的纺织物。通过这种衣物蒸汽处理可附加地减少或去除纺织物中的褶皱，从而使熨烫难度降低或完全不需要熨烫。衣物蒸汽处理能够以附加程序的形式针对装载少量干燥衣物的洗涤滚筒实现或者作为在已进行的洗涤进程(或最终甩干)之后的附加程序选项实现。

2、市场上常见的洗衣机中的这种衣物蒸汽处理功能惯常通过现有的加热元件或通过附加的蒸汽产生模块实现。附加的蒸汽产生模块的执行费用是昂贵的，并且需要使用许多不同的组件和控制元件。

3、对衣物蒸汽处理的重要要求在于：当水进入时，滚筒中的干的纺织物不会因为水的进入而被弄湿。在使用现有的加热元件时，纺织物与供入的水的这种接触通常是难以避免的，因为衣物蒸汽处理与洗衣机的注水功能的要求是相悖的，该注水功能旨在使纺织物尽可能快速地湿透。如果干的纺织物不受控地与水接触，那么通常导致纺织物中出现水渍并导致纺织物含湿量过高。结果是，使用现有的加热元件常常对纺织物产生相反的效果，这增加了熨烫工作量。

技术实现思路

1、因此，本发明的任务在于提出一种用于导水式家用器具的方法，所述方法在最小的改装下实现有效的衣物蒸汽处理并避免或至少减少纺织物在衣物蒸汽处理期间与水接触。

2、该任务通过一种具有权利要求1的特征的方法、通过一种具有权利要求10的特征的控制设备和通过一种具有权利要求11的特征的家用器具解决。

3、如已经描述的那样，常规的注水功能对衣物蒸汽处理(或蒸汽处理)是不适合的，因为输入的水与放入到滚筒中的纺织物直接接触，这对衣物蒸汽处理的结果具有负面影响。出于此原因，根据本发明的一方面提供一种通过导水式家用器具利用蒸汽处理纺织物的方法。可譬如使用洗衣机或洗涤烘干机作为导水式家用器具。优选使用蒸汽处理已经清洁且已经干燥的纺织物。替换地，纺织物可包含残留水分。

4、在所述方法的一步骤中，在空滚筒的情况下驱控至少一个进水阀以输入预定义的水量。滚筒起初未被填充，从而可使用家用器具常规的注水功能，而不会弄湿干的纺织物。

5、在驱控譬如被设置用于预洗涤或主洗涤的至少一个进水阀并输入预定义的水量之后，可根据一种实施方式执行甩干加速进程(schleuderhochlauf)直至适当高的甩干转速。这使得在水输入期间聚集在滚筒中及其外壳上的水被离心分离。在脱水进程/甩干进程之后，滚筒至少基本上是干的。

6、然后解锁入口部(zugang)的锁定装置，该入口部通向滚筒(或衣物滚筒)。入口部可以譬如是窗或翻盖。在解锁入口部之后能够给滚筒填充待由蒸汽处理的纺织物。

7、接下来通过至少一个加热元件加热所输入的水量以产生蒸汽。在此，所得到的蒸汽被导送到滚筒中。这优选在滚筒的入口部封闭之后进行。在此，可继续此前选择的用于衣物蒸汽处理的程序选项。

8、布置在滚筒中的纺织物在处理时长期间被加载所产生的蒸汽。在处理时长期间，家用器具中所使用的传感器、驱动器等诸如此类可惯常使用。譬如，在滚筒中放入的纺织物可通过适当的滚筒运动来运动并且水可通过加热元件被加热到适当的蒸发或汽化温度。

9、根据本发明的另一方面提供一种控制设备，所述控制设备被设置用于实施根据本发明的方法。在此，控制设备可以优选是根据本发明的家用器具的器具端的控制设备。根据本发明的方法可被构造成家用器具的程序(或程序选项)。用户可由此启动蒸汽程序并遵循家用器具的指示，从而可执行各方法步骤。

10、根据本发明的另一方面提供一种家用器具。家用器具具有：冲入托壳(einspülschale)、滚筒、带有加热体凹槽/加热体袋槽的碱液容器和根据本发明的控制设备。此外，入口部(或视窗)可以设有锁定装置。滚筒构造为优选通过驱动单元可旋转。

11、通过所述方法无需对家用器具的系列构件进行结构改变。由此避免了由于附加的或改动的构件导致的额外费用。由此，衣物蒸汽处理的功能可在每个现有的器具平台中执行，其中，使得改装成本最小化。

12、根据一种实施例，将预定义的水量导送到家用器具的碱液容器的加热体袋槽中。至少一个加热元件布置在加热体袋槽中。通过这种方式可实现水量有针对性且快速的汽化。

13、在输入所述水量之后可附加地干燥滚筒以避免弄湿纺织物，其方式是，在驱控至少一个进水阀之后驱控驱动单元用于使空滚筒加速到甩干转速。为此可触发甩干加速进程直至甩干转速。这使得聚集在滚筒中和滚筒的外壳上的水通过所实现的离心力被去除。

14、根据另一实施方式，滚筒加速到100转/分钟至1600转/分钟的甩干转速、特别是800转/分钟至1200转/分钟的甩干转速。该措施使得能够利用家用器具的常规组件来移除滚筒上的水(或水滴)。

15、当滚筒以甩干转速旋转30秒至5分钟的时长(优选1分钟至3分钟、特别优选1分钟至2分钟的时长)时，可在输入所述水量之后特别有效地干燥滚筒。

16、根据另一种构造方案，在通过至少一个加热元件加热所述水量期间驱控滚筒的驱动单元，用于使滚筒旋转并使布置在滚筒中的纺织物运动。通过这种方式可翻转纺织物，以确保纺织物均匀地且全面地与所产生的蒸汽接触。

17、在设定的程序时间过去之后，用户可取走衣物。为此，根据一种有利的构造方案，在处理时长结束之后，驱控通向滚筒的入口部的锁定装置，用于解锁入口部。由蒸汽处理过的纺织物现均匀、轻微地润湿且变热，由此减少折痕(或褶皱)并为更容易地熨烫做准备。

18、类似于在蒸汽处理之后取出纺织物，为了给滚筒填充纺织物，驱控通向滚筒的入口部的锁定装置以解锁入口部。为了驱控锁定装置，控制设备可产生控制指令，这些控制指令促使锁定装置相应的执行器闭锁或解锁滚筒的入口部。在此可考虑记录入口部的关闭或打开状态的传感器。譬如，当入口部(或视窗)打开时，可禁止闭锁锁定装置。在此，控制设备可生成用于输出提示或警告的控制指令，这些控制指令促使家用器具的使用者将入口部封闭。

19、根据另一种实施例，驱控一视觉和/或听觉输出单元以输出操作指示。通过这种措施，控制设备可产生控制指令，这些控制指令直观地引导使用者实施蒸汽程序。在此，这类指示是特别有利的，因为所述方法以两个步骤实施，其中，家用器具在第一步骤中未放入纺织物而接下来具有被放入滚筒中的纺织物地运行。

20、上面结合设备阐释的优势和特征类似地也适用于方法，反之亦然。本发明的各个特征或方面可相互组合并具有在本文中所阐释的优势。

技术特征：

1.一种用于通过导水式家用器具(100)借助蒸汽(d)处理纺织物(200)、特别是已清洁且已干燥的纺织物(200)的方法，其中，

2.根据权利要求1所述的方法，

3.根据权利要求1或2所述的方法，

4.根据权利要求3所述的方法，

5.根据权利要求3或4所述的方法，

6.根据权利要求1至5中任一项所述方法，

7.根据权利要求1至6中任一项所述的方法，

8.根据权利要求1至7中任一项所述的方法，

9.根据权利要求1至8中任一项所述的方法，

10.一种用于家用器具(100)的控制设备(50)，

11.一种家用器具(100)，具有：

技术总结

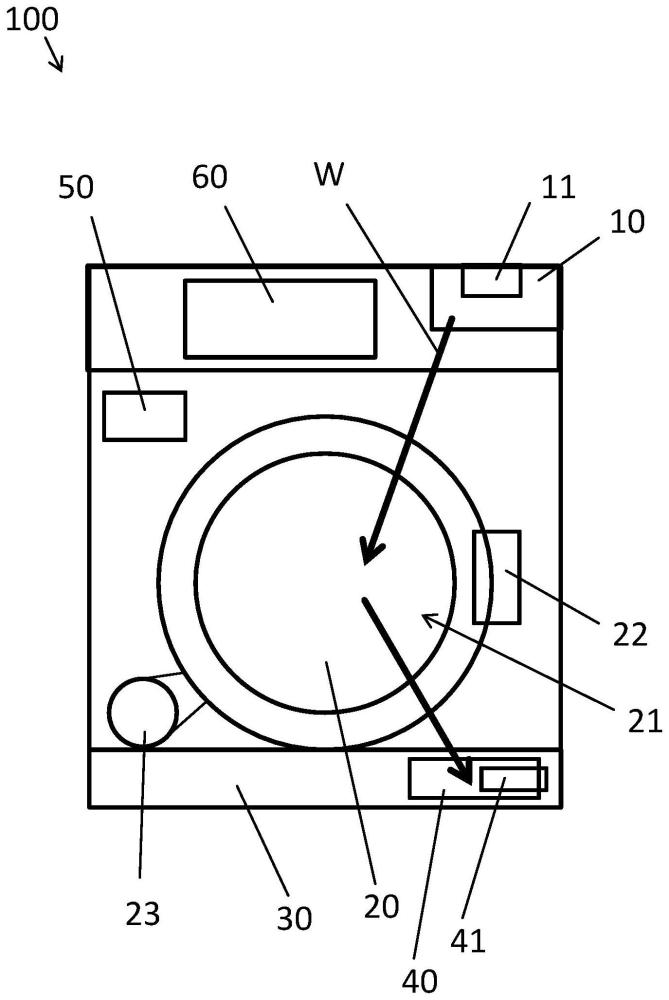

本发明涉及一种用于通过导水式家用器具(100)借助蒸汽(D)处理纺织物(200)、特别是已清洁且已干燥的纺织物(200)的方法，其中，驱控至少一个进水阀(11)，用于在空滚筒(20)的情况下输入预定义的水量(W)，在给所述滚筒(20)填充纺织物(200)之后，通过至少一个加热元件(41)加热所输入的水量(W)，用于产生蒸汽(D)，其中，将所得到的蒸汽(D)导送到所述滚筒(20)中，对布置在所述滚筒(20)中的纺织物(200)在处理时长期间以所得到的蒸汽(D)进行加载。此外，本发明涉及一种控制设备(50)以及一种家用器具(100)。

技术研发人员：K·尼奇曼,A·施利策
受保护的技术使用者：BSH家用电器有限公司
技术研发日：
技术公布日：2024/2/25
