一种纺织品染色用固色烘烤装置的制作方法

本技术属于纺织品染色加工，具体是涉及一种纺织品染色用固色烘烤装置。

背景技术：

1、纺织布，即是纺织面料，按织造方法分，有纬编针织面料和经编针织面料两类，纬编针织面料常以低弹涤纶丝或异型涤纶丝、锦纶丝、棉纱、毛纱等为原料，采用平针组织，变化平针组织，罗纹平针组织，双罗纹平针组织、提花组织，毛圈组织等，在各种纬编机上编织而成。现有纺织染色采用侵染，晾干的方法进行染色，传统设备不能大批量纺织布染色，浸染上色的速率慢，耗时长，染色不均匀，并且传统设备都是在空气中自动晾干，风干速度慢，极大的浪费了时间和资源，工作效率低，染色质量也相对较差。

技术实现思路

1、本实用新型的目的就在于为了解决上述问题而提供一种纺织品染色用固色烘烤装置。

2、本实用新型通过以下技术方案来实现上述目的：

3、一种纺织品染色用固色烘烤装置，包括底座、支架、挤压排水机构、固色烘烤机构、进料机构、收料机构、布材，底座上部设置有挤压排水机构，挤压排水机构一侧设置有固色烘烤机构，挤压排水机构另一侧设置有进料机构，固色烘烤机构另一侧设置有收料机构，布材设置在进料机构和收料机构之间；

4、挤压排水机构包括挤压排水箱体、液压缸、液压杆、滑轨、滑块、第一转轴、第一滚筒、第二滚筒、第二转轴，底座上部设置有挤压排水箱体，挤压排水箱体上部前后侧安装有液压缸，液压缸下部设置有液压杆，液压杆下部安装有滑块，滑块滑动连接有滑轨，第一转轴贯穿滑块设置，第一转轴上安装有第一滚筒，第一滚筒下部设置有第二转轴，第二转轴上安装有第二滚筒；

5、固色烘烤机构包括固色箱体、烘烤箱体、风扇主轴、风扇叶片、第二电机、加热管、第三转轴、第三滚筒、第四滚筒、第四转轴，挤压排水箱体一侧设置有固色箱体，固色箱体上部设置有烘烤箱体，烘烤箱体上部安装有第二电机，第二电机下部设置有风扇主轴，风扇主轴上安装有风扇叶片，风扇叶片下方设置有加热管，加热管下方设置有第三转轴，且第三转轴贯穿固色箱体，第三转轴上设置有第三滚筒，第三转轴下部设置有第四转轴，第四转轴上设置有第四滚筒。

6、优选地，进料机构包括第五转轴、进料滚筒、第三电机，挤压排水箱体另一侧前后侧安装有支架，第五转轴贯穿支架设置，第五转轴上安装有进料滚筒，第五转轴动力输入端设置有第三电机。

7、优选地，收料机构包括第六转轴、收料滚筒，固色箱体的另一侧安装有支架，第六转轴贯穿支架设置，第六转轴上安装有收料滚筒，第六转轴的动力输入端设置有第一电机。

8、优选地，底座与挤压排水箱体螺栓连接，挤压排水箱体与液压缸螺栓连接，液压缸与液压杆滑动连接，液压杆与滑块螺栓连接，第一转轴与滑块轴承连接，第一转轴与第一滚筒键连接，第二转轴与挤压排水箱体轴承连接，第二转轴与第二滚筒键连接。

9、优选地，挤压排水箱体与固色箱体螺栓连接，固色箱体与烘烤箱体螺栓连接，烘烤箱体与第二电机螺栓连接，第二电机与风扇主轴键连接，风扇主轴与风扇叶片焊接，第三转轴与固色箱体轴承连接，第三转轴与第三滚筒键连接，第四转轴与第四滚筒键连接。

10、优选地，挤压排水箱体与支架螺栓连接，第五转轴与支架轴承连接，第五转轴与进料滚筒键连接，第五转轴与第三电机联轴器连接。

11、优选地，固色箱体与支架螺栓连接，第六转轴与支架轴承连接，第六转轴与收料滚筒键连接，第六转轴与第一电机联轴器连接。

12、有益效果在于：用滚筒挤压纺织品，多余水渍被挤压出来，实现纺织品内水渍分布均匀，利用风扇将加热的空气吹向纺织品，实现纺织品的固色烘烤，加快了纺织品的烘干效率，实现纺织品烘干水分蒸发均匀，提高纺织品的生产质量。

技术特征：

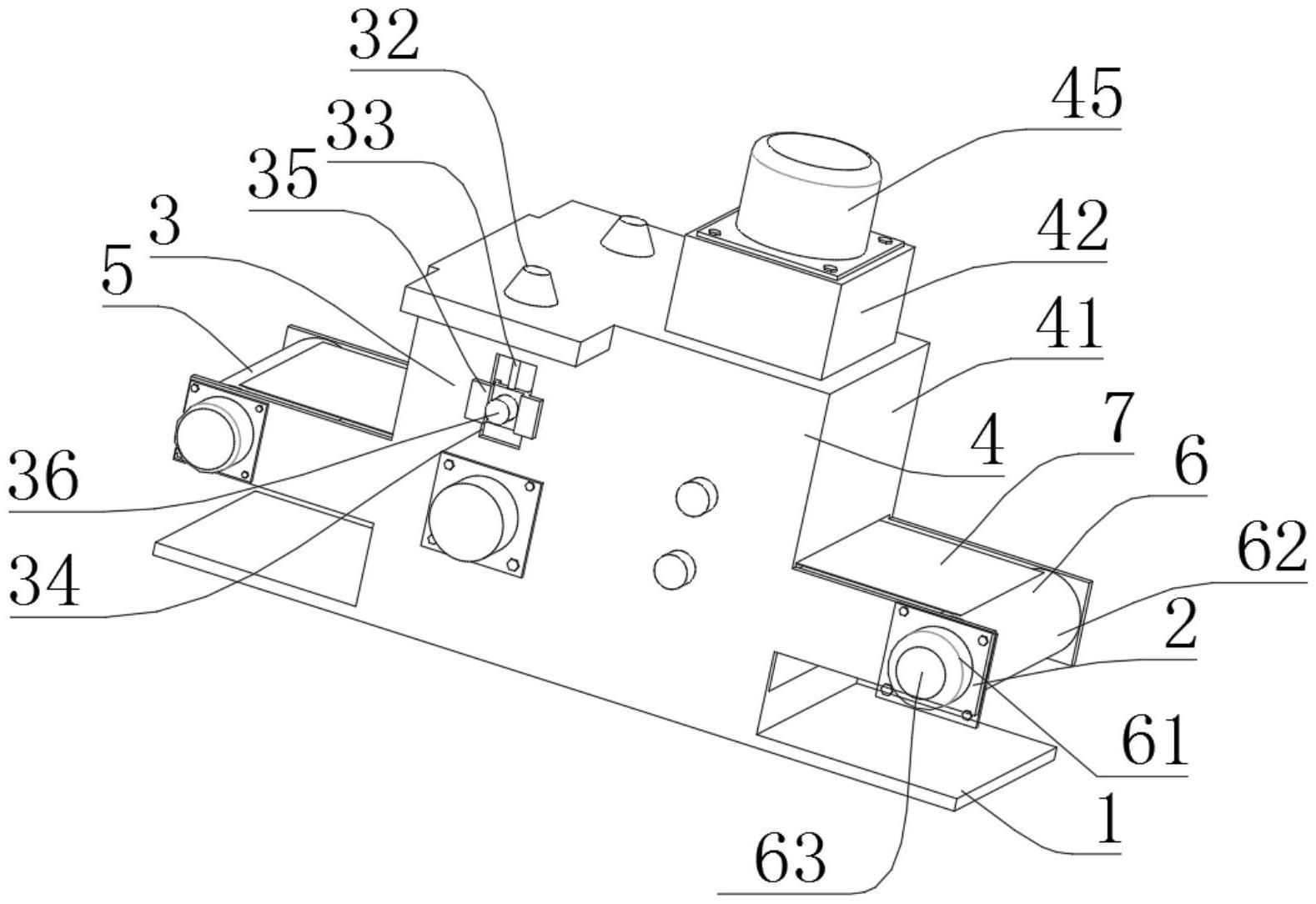

1.一种纺织品染色用固色烘烤装置，其特征在于：包括底座(1)、支架(2)、挤压排水机构(3)、固色烘烤机构(4)、进料机构(5)、收料机构(6)、布材(7)，所述底座(1)上部设置有所述挤压排水机构(3)，所述挤压排水机构(3)一侧设置有所述固色烘烤机构(4)，所述挤压排水机构(3)另一侧设置有所述进料机构(5)，所述固色烘烤机构(4)另一侧设置有所述收料机构(6)，所述布材(7)设置在所述进料机构(5)和所述收料机构(6)之间；

2.根据权利要求1所述的一种纺织品染色用固色烘烤装置，其特征在于：所述进料机构(5)包括第五转轴(51)、进料滚筒(52)、第三电机(53)，所述挤压排水箱体(31)另一侧前后侧安装有所述支架(2)，所述第五转轴(51)贯穿所述支架(2)设置，所述第五转轴(51)上安装有所述进料滚筒(52)，所述第五转轴(51)动力输入端设置有所述第三电机(53)。

3.根据权利要求1所述的一种纺织品染色用固色烘烤装置，其特征在于：所述收料机构(6)包括第六转轴(61)、收料滚筒(62)，所述固色箱体(41)的另一侧安装有所述支架(2)，所述第六转轴(61)贯穿所述支架(2)设置，所述第六转轴(61)上安装有所述收料滚筒(62)，所述第六转轴(61)的动力输入端设置有第一电机(63)。

4.根据权利要求1所述的一种纺织品染色用固色烘烤装置，其特征在于：所述底座(1)与所述挤压排水箱体(31)螺栓连接，所述挤压排水箱体(31)与所述液压缸(32)螺栓连接，所述液压缸(32)与所述液压杆(33)滑动连接，所述液压杆(33)与所述滑块(35)螺栓连接，所述第一转轴(36)与所述滑块(35)轴承连接，所述第一转轴(36)与所述第一滚筒(38)键连接，所述第二转轴(310)与所述挤压排水箱体(31)轴承连接，所述第二转轴(310)与所述第二滚筒(39)键连接。

5.根据权利要求1所述的一种纺织品染色用固色烘烤装置，其特征在于：所述挤压排水箱体(31)与所述固色箱体(41)螺栓连接，所述固色箱体(41)与所述烘烤箱体(42)螺栓连接，所述烘烤箱体(42)与所述第二电机(45)螺栓连接，所述第二电机(45)与所述风扇主轴(43)键连接，所述风扇主轴(43)与所述风扇叶片(44)焊接，所述第三转轴(47)与所述固色箱体(41)轴承连接，所述第三转轴(47)与所述第三滚筒(48)键连接，所述第四转轴(410)与所述第四滚筒(49)键连接。

6.根据权利要求2所述的一种纺织品染色用固色烘烤装置，其特征在于：所述挤压排水箱体(31)与所述支架(2)螺栓连接，所述第五转轴(51)与所述支架(2)轴承连接，所述第五转轴(51)与所述进料滚筒(52)键连接，所述第五转轴(51)与所述第三电机(53)联轴器连接。

7.根据权利要求3所述的一种纺织品染色用固色烘烤装置，其特征在于：所述固色箱体(41)与所述支架(2)螺栓连接，所述第六转轴(61)与所述支架(2)轴承连接，所述第六转轴(61)与所述收料滚筒(62)键连接，所述第六转轴(61)与所述第一电机(63)联轴器连接。

技术总结
本技术公开了一种纺织品染色用固色烘烤装置，包括底座、支架、挤压排水机构、固色烘烤机构、进料机构、收料机构、布材，底座上部设置有挤压排水机构，挤压排水机构一侧设置有固色烘烤机构，挤压排水机构另一侧设置有进料机构，固色烘烤机构另一侧设置有收料机构，布材设置在进料机构和收料机构之间。有益效果在于：用滚筒挤压纺织品，多余水渍被挤压出来，实现纺织品内水渍分布均匀，利用风扇将加热的空气吹向纺织品，实现纺织品的固色烘烤，加快了纺织品的烘干效率，实现纺织品烘干水分蒸发均匀，提高纺织品的生产质量。

技术研发人员：郑宣烽,林涛
受保护的技术使用者：福州市星辉针织有限公司
技术研发日：20230131
技术公布日：2024/1/12
