一种布料剪裁机的制作方法

本技术涉及布料剪裁，具体是一种布料剪裁机。

背景技术：

1、在对加工好的布料进行剪裁时，为了避免布料松动移位，需要对布料的周边进行压紧限位，以便能够将布料剪裁整齐。

2、专利授权公告号为cn217556540u的专利，公布了一种布料剪裁机，包括工作台和对称开设在工作台上端面的两个滑槽，所述工作台上设置有两组位移组件，所述工作台上设置有切割刀，在握把、推杆、安装槽、限位槽、第二弹簧、滑槽、滑动块、把手、压布板、第一弹簧和工作台的配合下，布料的另一端放置在压布板的下端，即可完成对布料进行压紧。虽然该装置能够实现对布料的输出端及输入端进行压紧限位，但是不能够对布料的另外两侧进行同时压紧，当沿着布料的输出端及输入端相垂直的方向进行剪裁时，容易使得布料出现松动，导致对布料剪裁时容易出现误差，进而影响布料的剪裁质量。

3、为此，我们提出一种能够提高剪裁质量的布料剪裁机，用以解决上述问题。

技术实现思路

1、本实用新型为了克服现有的布料剪裁机只能够对布料的其中两侧进行压紧限位，不能够对布料剩余的另外两侧也同时进行压紧，在对布料进行剪裁时，容易使得布料出现松动，进而影响布料的剪裁质量的缺点，本实用新型要解决的技术问题是提供一种能够提高剪裁质量的布料剪裁机。

2、为了解决上述技术问题，本实用新型提供了这样一种布料剪裁机，包括有剪裁台、送料辊、第一滑轨、连接座、第二滑轨、气缸和剪裁器，所述剪裁台后侧安装有用于对布料进行输送的送料辊，所述剪裁台左右两侧均安装有第一滑轨，所述第一滑轨的滑座上设有连接座，所述连接座上部之间安装有第二滑轨，所述第二滑轨的滑座上安装有气缸，所述气缸的伸缩杆端部装配有用于对布料进行裁切的剪裁器，还包括有压料机构和下压机构，所述剪裁台上设有用于对布料剪裁时进行压紧的压料机构，所述气缸的伸缩轴与所述连接座之间设有用于辅助压料机构对布料进行压紧的下压机构。

3、进一步的，所述压料机构包括有限位框和弹性件，所述剪裁台上间隔开设有凹槽，所述凹槽内设有弹性件，所述弹性件的上端之间连接有限位框，所述限位框不受外力挤压时其底部与所述剪裁台上端面之间留有可供布料进行穿过的空隙。

4、进一步的，所述下压机构包括有导向座、滑动架和滚轮，所述连接座下部的前后两侧均开设有导槽，左右两侧相对应的所述导槽之间滑动式连接有滑动架，所述滑动架左右两侧均转动式设有滚轮，所述滚轮与所述限位框的上端面接触，所述气缸的伸缩杆上套设有导向座，且所述导向座滑动式套设在所述滑动架上。

5、进一步的，所述限位框内侧间隔开设有与所述剪裁器相配合的开口。

6、进一步的，所述弹性件被压缩后能够收纳到所述凹槽内。

7、进一步的，所述弹性件为橡胶材质制成。

8、本实用新型具有以下的有益效果：

9、通过控制气缸的伸缩杆伸长，使得导向座能够带动滑动架同步向下移动，以使滚轮能够将限位框向下抵压，进而使得限位框能够将布料的四周进行压紧限位，可有效避免布料被剪裁时发生松动，有利于将布料剪裁整齐，进而可提高对布料裁剪的质量；通过控制第一滑轨和第二滑轨运作，便于剪裁器对布料进行任意方向剪裁，实用性强。

技术特征：

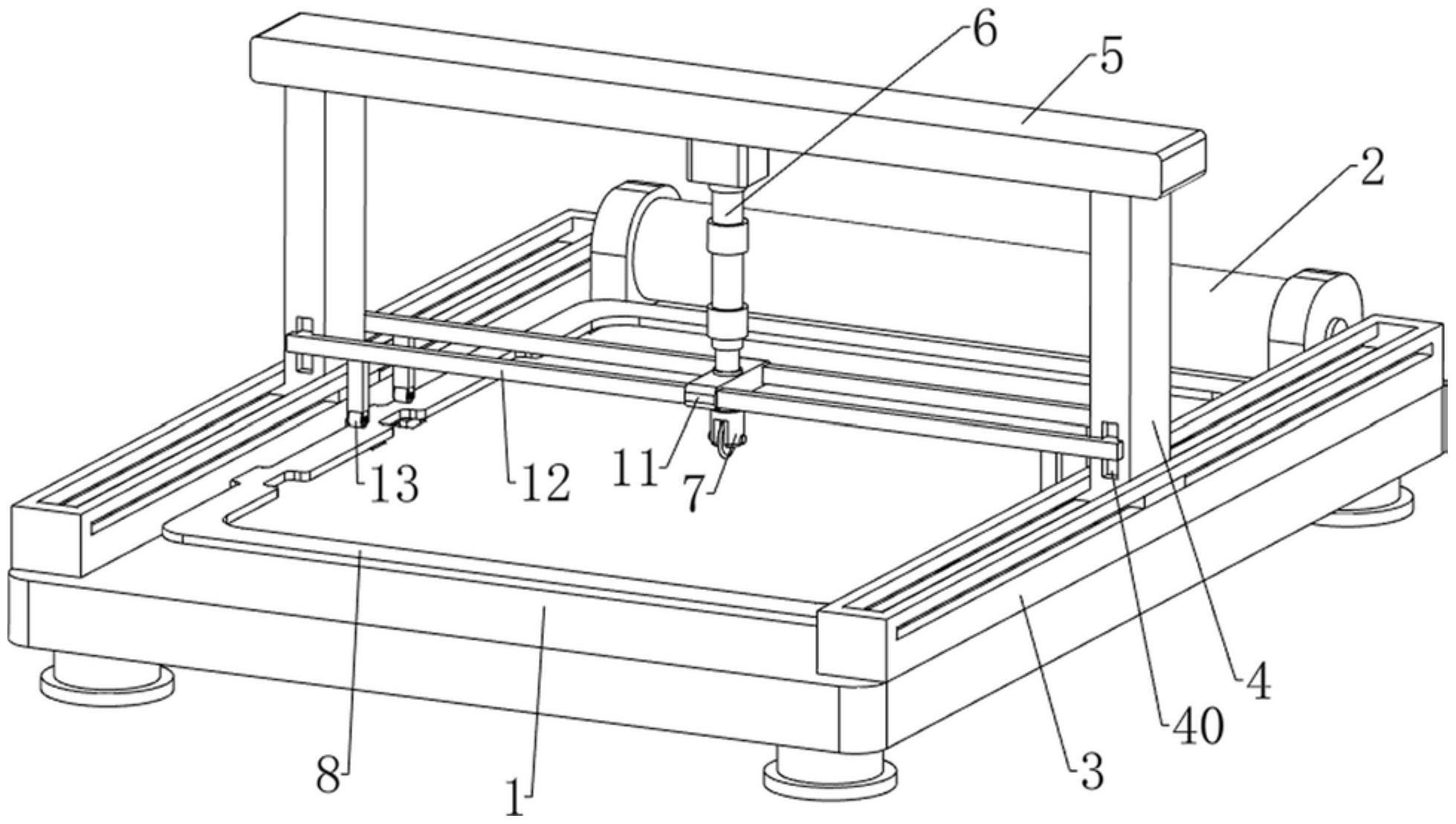

1.一种布料剪裁机，包括有剪裁台(1)、送料辊(2)、第一滑轨(3)、连接座(4)、第二滑轨(5)、气缸(6)和剪裁器(7)，所述剪裁台(1)后侧安装有用于对布料进行输送的送料辊(2)，所述剪裁台(1)左右两侧均安装有第一滑轨(3)，所述第一滑轨(3)的滑座上设有连接座(4)，所述连接座(4)上部之间安装有第二滑轨(5)，所述第二滑轨(5)的滑座上安装有气缸(6)，所述气缸(6)的伸缩杆端部装配有用于对布料进行裁切的剪裁器(7)，其特征在于，还包括有压料机构和下压机构，所述剪裁台(1)上设有用于对布料剪裁时进行压紧的压料机构，所述气缸(6)的伸缩轴与所述连接座(4)之间设有用于辅助压料机构对布料进行压紧的下压机构。

2.根据权利要求1所述的一种布料剪裁机，其特征在于，所述压料机构包括有限位框(8)和弹性件(9)，所述剪裁台(1)上间隔开设有凹槽(10)，所述凹槽(10)内设有弹性件(9)，所述弹性件(9)的上端之间连接有限位框(8)，所述限位框(8)不受外力挤压时其底部与所述剪裁台(1)上端面之间留有可供布料进行穿过的空隙。

3.根据权利要求1所述的一种布料剪裁机，其特征在于，所述下压机构包括有导向座(11)、滑动架(12)和滚轮(13)，所述连接座(4)下部的前后两侧均开设有导槽(40)，左右两侧相对应的所述导槽(40)之间滑动式连接有滑动架(12)，所述滑动架(12)左右两侧均转动式设有滚轮(13)，所述滚轮(13)与所述限位框(8)的上端面接触，所述气缸(6)的伸缩杆上套设有导向座(11)，且所述导向座(11)滑动式套设在所述滑动架(12)上。

4.根据权利要求1所述的一种布料剪裁机，其特征在于，所述限位框(8)内侧间隔开设有与所述剪裁器(7)相配合的开口(80)。

5.根据权利要求1所述的一种布料剪裁机，其特征在于，所述弹性件(9)被压缩后能够收纳到所述凹槽(10)内。

6.根据权利要求1所述的一种布料剪裁机，其特征在于，所述弹性件(9)为橡胶材质制成。

技术总结
本技术涉及布料剪裁技术领域，具体是一种布料剪裁机。提供一种能够提高剪裁质量的布料剪裁机。一种布料剪裁机，包括有剪裁台、气缸、压料机构和下压机构等，所述剪裁台上设有用于对布料剪裁时进行压紧的压料机构，所述气缸的伸缩轴与所述连接座之间设有用于辅助压料机构对布料进行压紧的下压机构。通过控制气缸的伸缩杆伸长，使得导向座能够带动滑动架同步向下移动，以使滚轮能够将限位框向下抵压，进而使得限位框能够将布料的四周进行压紧限位，可有效避免布料被剪裁时发生松动，有利于将布料剪裁整齐，进而可提高对布料裁剪的质量，通过控制第一滑轨和第二滑轨运作，便于剪裁器对布料进行任意方向剪裁，实用性强。

技术研发人员：宁重庆,韦桂泉
受保护的技术使用者：东莞市源轮纺织有限公司
技术研发日：20230203
技术公布日：2024/1/12
