一种多花纹式压纹版辊的制作方法

本技术涉及压纹版辊，具体是一种多花纹式压纹版辊。

背景技术：

1、在人造皮革加工制造过程中，需要使用到金属辊装置，在金属辊的外侧壁有花纹图案，两个金属辊相互挤压可以使人造皮革被印制出花纹，使皮革更美观，因而被广泛使用。

2、公开号为cn210134253u中国专利公开的一种多花纹式压纹版辊，该专利包括压纹辊筒，所述压纹辊筒的外侧壁开设多个六角槽，所述压纹辊筒沿竖直中线对称设有圆筒，所述圆筒与所述压纹辊筒可拆卸连接，所述圆筒的一侧远离所述压纹辊筒设有圆板，所述圆板与所述圆筒焊接固定，所述压纹辊筒的内侧壁设有金属辊；在压纹辊筒的两侧通过螺纹可拆卸连接有圆筒和圆板，还插接有螺杆，这样可以使更换的压纹辊筒与金属辊固定紧密，防止使用是晃动，通过在金属辊的外部可拆卸连接有压纹辊筒，由于在压纹辊筒上固定有图案，这样可以对一个压纹装置通过更换不同的压纹辊筒，实现压制不同的花纹图案，提高该装置的利用率，使生产成本大大降低。

3、但是，现有技术的压纹版辊在进行花纹更换的时候需要进行外部滚筒的更换，滚筒部件的直径和重量均较大，在拆装的过程中十分困难。

技术实现思路

1、本实用新型的目的在于提供一种多花纹式压纹版辊，以解决上述背景技术中提出的问题。

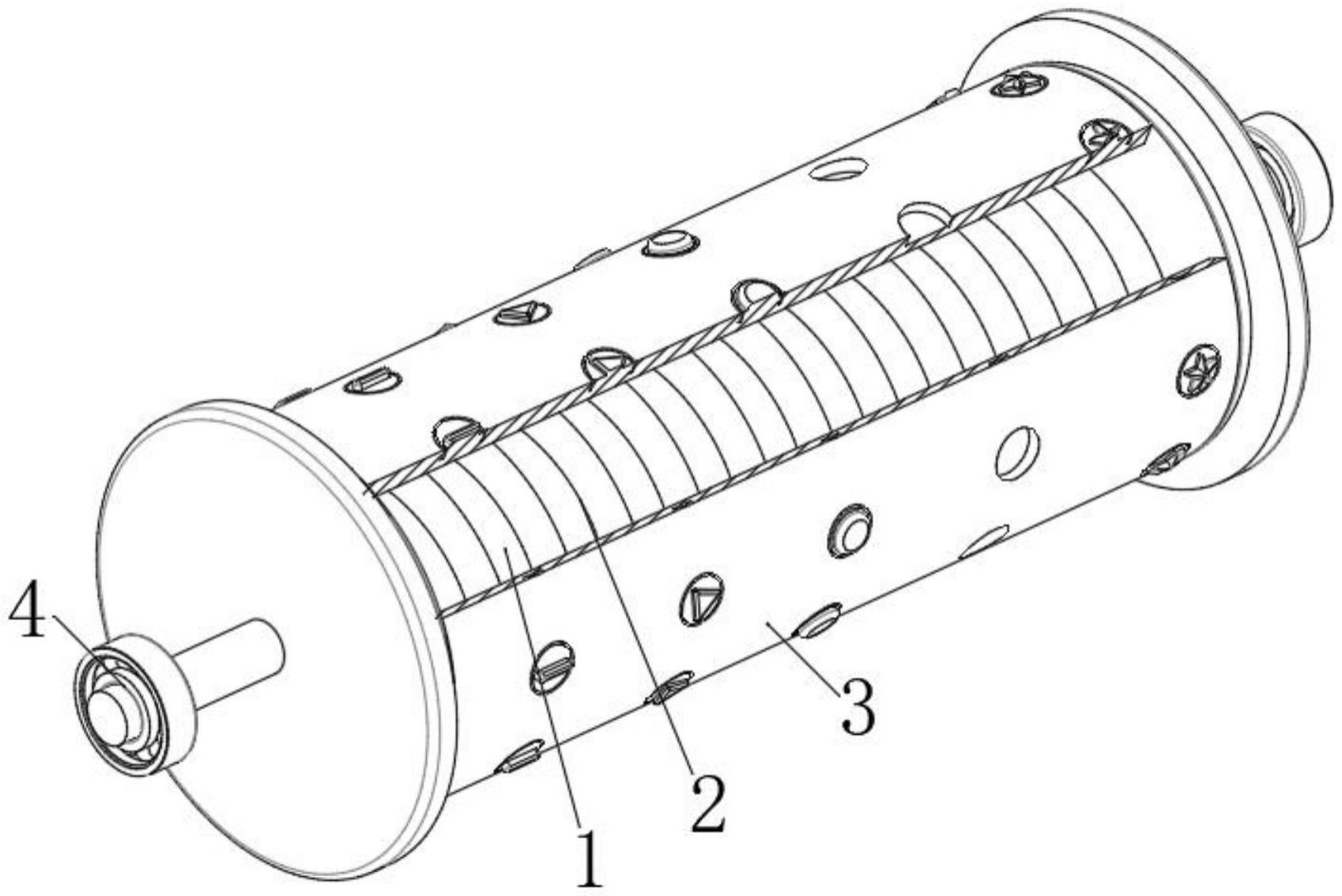

2、本实用新型的技术方案是：一种多花纹式压纹版辊，包括内筒，还包括：

3、电磁组件，电磁组件包括绕接安装在内筒表面的电磁管，电磁管的端面连接有引线，引线的一侧连接安装有电源；

4、压纹版辊组件，压纹版辊组件包括套接安装在电磁管表面的滚筒，滚筒的表面设置有吸附槽，吸附槽的内部吸附安装有吸附块，吸附块的表面设置有花纹。

5、优选的，电源固定安装在内筒的一侧。

6、优选的，花纹与生产所需的花式一致。

7、优选的，还包括：

8、辅助组件，辅助组件包括安装内筒一侧的转杆，转杆的表面套接安装有轴承。

9、优选的，辅助组件还包括固定安装在滚筒侧边的限位板。

10、优选的，电磁管贴覆安装在滚筒的内壁。

11、优选的，内筒的材质为绝缘材料。

12、本实用新型通过改进在此提供一种多花纹式压纹版辊，与现有技术相比，具有如下改进及优点：本装置针对现有技术的压纹版辊存在的技术问题，提出了电磁组件和压纹版辊组件；首先我们需要将产生磁力的电磁管缠绕安装在内筒的表面。内筒是内部零部件的支撑部件。在电源和引线通电的情况下，电磁管的可以产生磁力，进而在滚筒的表面产生吸引力。同时，在磁场的作用下吸附槽的内部产生吸引力，将吸附块吸附，吸附块的表面设置有各种花式的花纹，具体可以根据加工的需要进行改变。

13、本装置的拆卸安装也十分方便，拆卸时只需要将电磁管断电，就可以使得吸附槽的内部失去吸引力，进而使得吸附块脱落。后续再次重复上述步骤，安装需要花式的花纹即可实现更换制作。

技术特征：

1.一种多花纹式压纹版辊，包括内筒(1)，其特征在于，还包括：

2.根据权利要求1所述的一种多花纹式压纹版辊，其特征在于：所述电源(5)固定安装在内筒(1)的一侧。

3.根据权利要求1所述的一种多花纹式压纹版辊，其特征在于：所述花纹(11)与生产所需的花式一致。

4.根据权利要求1所述的一种多花纹式压纹版辊，其特征在于，还包括：

5.根据权利要求4所述的一种多花纹式压纹版辊，其特征在于：所述辅助组件(4)还包括固定安装在滚筒(8)侧边的限位板(12)。

6.根据权利要求1所述的一种多花纹式压纹版辊，其特征在于：所述电磁管(7)贴覆安装在滚筒(8)的内壁。

7.根据权利要求1所述的一种多花纹式压纹版辊，其特征在于：所述内筒(1)的材质为绝缘材料。

技术总结
本技术涉及压纹版辊技术领域，具体是一种多花纹式压纹版辊，包括内筒，还包括：电磁组件，电磁组件包括绕接安装在内筒表面的电磁管，电磁管的端面连接有引线，引线的一侧连接安装有电源；压纹版辊组件，压纹版辊组件包括套接安装在电磁管表面的滚筒，滚筒的表面设置有吸附槽，吸附槽的内部吸附安装有吸附块，吸附块的表面设置有花纹。首先我们需要将产生磁力的电磁管缠绕安装在内筒的表面。内筒是内部零部件的支撑部件。在电源和引线通电的情况下，电磁管的可以产生磁力，进而在滚筒的表面产生吸引力。同时，在磁场的作用下吸附槽的内部产生吸引力，将吸附块吸附，吸附块的表面设置有各种花式的花纹，可以根据加工的需要进行改变。

技术研发人员：余前财,刘群英
受保护的技术使用者：佛山市崇盛丰烨机械有限公司
技术研发日：20230208
技术公布日：2024/1/12
