一种用于面料加工的面料压烫机的制作方法

本技术涉及面料加工，尤其涉及一种用于面料加工的面料压烫机。

背景技术：

1、面料压烫机是一种专门用于对面料进行压烫处理的机器。它可以将面料放在压烫机内，通过加热和压力的作用，使面料变得更加平整、光滑，并提高其美观度。这种机器常用于服装制造过程中，对面料进行预处理和整理，以制作出更加合身、美观的服装。

2、该装置在使用时，仍然存在以下缺陷：现有装置在对面料进行压烫时，面料通常不是平整的状态，这会导致压烫后出现皱褶、折痕等问题，影响面料的美观度和质量，如果面料不平整，需要花费更多的时间和精力进行熨烫和整理，导致生产效率降低。

技术实现思路

1、本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于面料加工的面料压烫机。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种用于面料加工的面料压烫机，包括工作台，所述工作台的顶部固定连接有支撑架一，所述支撑架一的一侧固定连接有底座，所述底座的前侧设置有固定座，所述固定座的顶部开设有套环，所述底座的顶部固定连接有电机，所述电机的输出轴固定连接有转轴，所述转轴的外壁转动连接有连杆一，所述连杆一的一端固定连接有连接轴一，所述连接轴一的外壁转动连接有压板，所述压板的底部固定连接有调节板，所述压板的底部转动连接有连接轴三，所述连接轴三的外壁转动连接有连杆二，所述连杆二的一端转动连接有连接轴二，所述连接轴二在套环中转动。

3、作为上述技术方案的进一步描述：

4、所述固定座中开设有空槽。

5、作为上述技术方案的进一步描述：

6、所述固定座的底部固定连接有支撑架二，所述支撑架二与工作台固定连接。

7、作为上述技术方案的进一步描述：

8、所述工作台的顶部设置有传送机构，传送机构可以提高了生产效率。

9、作为上述技术方案的进一步描述：

10、所述传送机构的一侧设置有倾斜板，物料可以从倾斜板落至收集框。

11、作为上述技术方案的进一步描述：

12、所述倾斜板的一侧设置有收集框，工作人员可以通过收集框收集物料。

13、作为上述技术方案的进一步描述：

14、所述收集框的底部固定连接有支撑腿，支撑腿增强了其承载能力。

15、本实用新型具有如下有益效果：

16、本实用新型中，通过给压烫机增加抚平机构，通过电机的驱动，使压板对面料进行压平，抚平机构可以有效地使面料更加平整，提高面料的整体美观度和质量，还可以减少人工干预和操作时间，提高压烫机的生产效率。

技术特征：

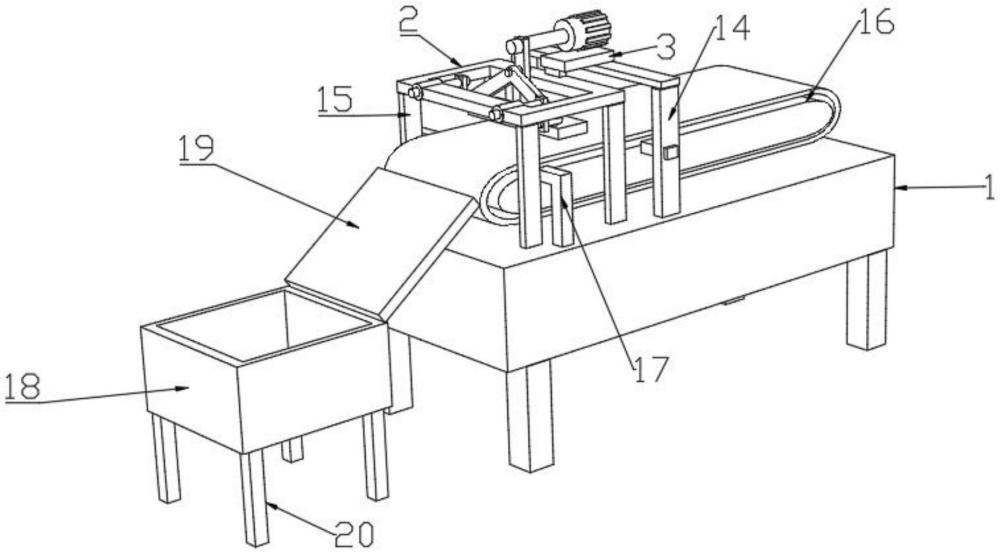

1.一种用于面料加工的面料压烫机，包括工作台(1)，其特征在于：所述工作台(1)的顶部固定连接有支撑架一(14)，所述支撑架一(14)的顶部固定连接有底座(3)，所述底座(3)的前侧设置有固定座(2)，所述固定座(2)的一侧开设有套环(11)，所述底座(3)的顶部固定连接有电机(4)，所述电机(4)的输出轴固定连接有转轴(5)，所述转轴(5)的外壁转动连接有连杆一(6)，所述连杆一(6)的一端固定连接有连接轴一(7)，所述连接轴一(7)的外壁转动连接有压板(21)，所述压板(21)的底部固定连接有调节板(12)，所述压板(21)的底部转动连接有连接轴三(10)，所述连接轴三(10)的外壁转动连接有连杆二(9)，所述连杆二(9)的一端转动连接有连接轴二(8)，所述连接轴二(8)在套环(11)中转动。

2.根据权利要求1所述的一种用于面料加工的面料压烫机，其特征在于：所述固定座(2)中开设有空槽(13)。

3.根据权利要求2所述的一种用于面料加工的面料压烫机，其特征在于：所述固定座(2)的底部固定连接有支撑架二(15)，所述支撑架二(15)与工作台(1)固定连接。

4.根据权利要求3所述的一种用于面料加工的面料压烫机，其特征在于：所述工作台(1)的顶部设置有传送机构(16)。

5.根据权利要求4所述的一种用于面料加工的面料压烫机，其特征在于：所述传送机构(16)的一侧设置有倾斜板(19)。

6.根据权利要求5所述的一种用于面料加工的面料压烫机，其特征在于：所述倾斜板(19)的一侧设置有收集框(18)。

7.根据权利要求6所述的一种用于面料加工的面料压烫机，其特征在于：所述收集框(18)的底部固定连接有支撑腿(20)。

技术总结
本技术公开了一种用于面料加工的面料压烫机，属于面料加工技术领域，包括工作台，工作台的顶部固定连接有支撑架一，支撑架一的顶部固定连接有底座，底座的前侧设置有固定座，固定座的一侧开设有套环，底座的顶部固定连接有电机，电机的输出轴固定连接有转轴，转轴的外壁转动连接有连杆一，连杆一的一端固定连接有连接轴一，连接轴一的外壁转动连接有压板，压板的底部固定连接有调节板，压板的底部转动连接有连接轴三，通过给压烫机增加抚平机构，通过电机的驱动，使压板对面料进行压平，抚平机构可以有效地使面料更加平整，提高面料的整体美观度和质量，还可以减少人工干预和操作时间，提高压烫机的生产效率。

技术研发人员：吴淑均,宋孝华,张坤
受保护的技术使用者：江苏凯欣达纺织品有限公司
技术研发日：20231214
技术公布日：2024/9/2
