一种具备高效送线功能的针织机的制作方法

本发明涉及针织机，尤其涉及一种具备高效送线功能的针织机。

背景技术：

1、针织机是将多根纱线进行编制，从而形成所需的纹路或花纹，针织机一般由送线部份、导向部分和编织部分组成，送线部分将纱线进行送线，纱线经过导向部分进入编织部分编织成型。

2、现有技术中，如中国专利公开号为cn214059518u的专利，公开了一种针织机可纠偏送料机构，包括基座和机架，所述基座的上端通过防尘箱设置有线筒，所述防尘箱的上端设置防尘盖，所述防尘盖的内部顶端设置有第一轴承座，所述防尘箱的内部底端设置有第二轴承座，所述线筒通过第一轴承座、第二轴承座在防尘箱内部转动，所述防尘箱的一侧开设有出线孔，所述机架固定设置在基座的上端一侧，所述机架的两侧对称开设有滑槽，所述滑槽的外部通过滑块套接有滑座，所述滑座的一端设置有驱动组件，所述滑座的下端设置有导向板。

3、上述专利存在以下不足：由于编织部分的吃线速度不同且也有间歇吃线的情况这就使得在吃线速度下降或者骤停时，卷筒会由于惯性继续转动，导致送线部分与编织部分之间的纱线松弛，松弛的纱线会向下弯曲，造成与机器其他部分的缠绕、摩擦等，这就需要进行再次整理放线，降低生产效率。

技术实现思路

1、本发明的目的是为了解决现有技术中存在的缺点，而提出的一种具备高效送线功能的针织机。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种具备高效送线功能的针织机，包括安装座，所述安装座的顶部分别设置有用于编织的编织机构以及用于向编织机构放线的送线机构；

4、所述送线机构包括通过螺栓固定于安装座顶部外壁的安装架以及通过导向杆滑动连接于安装架内壁的滑块，滑块的上方通过轴一转动连接有用于固定线筒的线筒固定组件；

5、所述导向杆的外壁套设有弹簧一，且所述轴一的外壁通过键连接有齿轮，安装架的底部外壁通过螺栓固定有可与齿轮啮合的齿条。

6、优选地：所述线筒固定组件包括空心筒以及多个滑动连接于空心筒径向的胀块，所述空心筒的轴向滑动连接有滑柱，滑柱的外壁转动连接有多个连杆，连杆的另一端转动连接于胀块的侧壁。

7、进一步地：所述滑柱的底部扣接有弹簧二，弹簧二的另一端扣接于滑柱的内壁，所述滑柱的顶部通过连接轴转动连接有凸轮，凸轮配合于空心筒的端面，且凸轮的凸出处外壁设置有平口。

8、在前述方案的基础上：所述连接轴的外壁固定有把手。

9、在前述方案中更佳的方案是：所述空心筒的底部固定有过渡轴，过渡轴转动连接于轴一，且所述过渡轴与轴一之间扣接有涡卷弹簧。

10、作为本发明进一步的方案：所述轴一转动连接于滑块的内壁，且所述滑块的内壁滑动连接于与轴一接触配合的摩擦块，所述摩擦块的侧壁通过螺栓固定有永磁磁铁。

11、同时，所述滑块的内壁固定有与永磁磁铁配合的电磁铁。

12、作为本发明的一种优选的：所述滑块的底部外壁通过螺栓固定有定子绕组，轴一的外壁固定有与定子绕组配合的转子铁芯，所述定子绕组的输出端子通过导线连接于电磁铁的输入端子。

13、同时，所述安装座位于编织机构、送线机构之间的外壁设置有导向机构，所述导向机构包括固定于安装座顶部外壁的螺纹杆以及通过螺纹连接于螺纹杆内侧上方的螺纹筒，所述螺纹筒的顶端设置有供纱线穿过且与编织机构的吃线位置齐平的导向环。

14、作为本发明的一种更优的方案：所述导向环的底部通过铰接轴转动连接有用于对导向环开口处封堵的锁钩，所述铰接轴与导向环的转动连接处设置有扭簧。

15、本发明的有益效果为：

16、1.本发明，通过设置滑块、齿轮和齿条等部件，利用编织机构吃线的拉力可使得齿轮与齿条分离，从而保证可靠送线，且编织机构停止可通过弹簧一的弹力使得齿轮与齿条啮合，使得线筒固定组件瞬间锁止，从而克服了由于惯性导致的线筒固定组件继续转动出现纱线松弛的缺陷，增加了使用的可靠性。

17、2.本发明，通过设置线筒固定组件，其能简单的利用把手的旋转即可实现对线筒的夹持和松夹，从而增加了使用的便捷性，并且通过设置平口，其能将凸轮与空心筒配合位置自主锁定，保持松夹状态，从而便于卷筒的取放。

18、3.本发明，通过设置轴一、过渡轴和涡卷弹簧，当空心筒受到拉力旋转时，由于轴一的旋转存在阻力，从而会使得涡卷弹簧发生形变，从而可早编织机构停止吃线时，空心筒具有反向旋转的驱动力，从而可保证纱线可靠张紧。

19、4.本发明，通过利用电磁铁与永磁磁铁的磁吸力可控制摩擦块与轴一的接触压力，从而控制纱线的张紧度，同时再通过定子绕组与转子铁芯的电磁感应，能对吃线速度感应的同时也能对电磁铁驱动控制，从而实现了根据吃线速度自适应调节张度的功能。

20、5.本发明，通过设置导向环，其可对纱线导向，从而增加进线的精度，同时螺纹杆与螺纹筒之间可以通过旋转调节高度，使得导向位置能根据吃线位置针对性调节，且活动式的锁钩能使得纱线随意与导向环内穿出和穿入，增加便捷性。

技术特征：

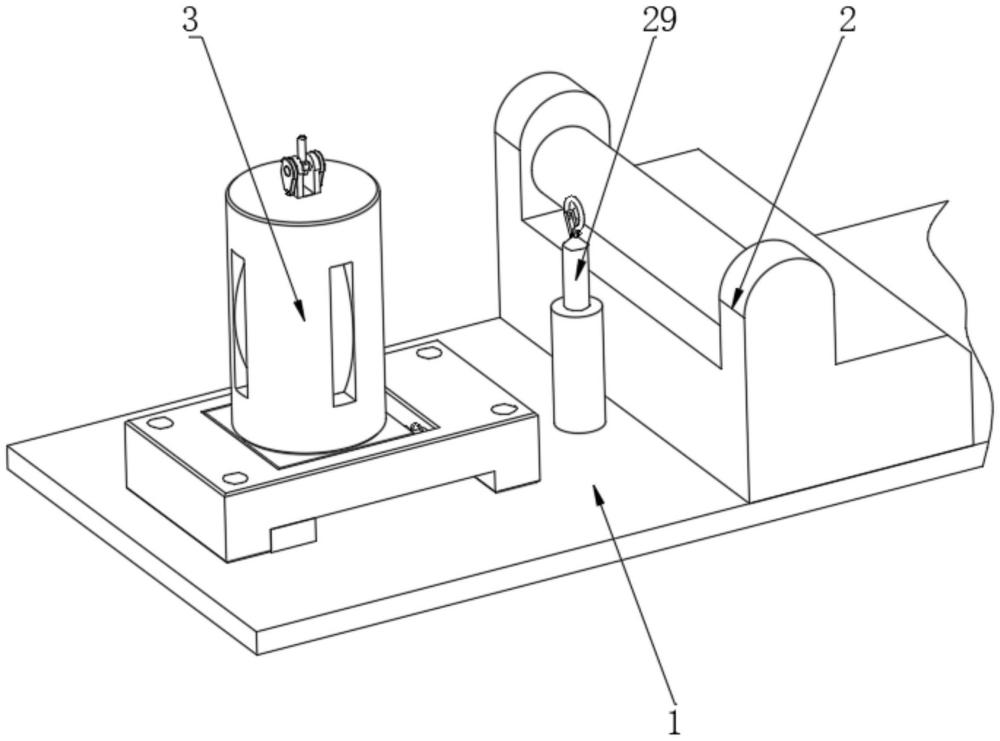

1.一种具备高效送线功能的针织机，包括安装座（1），其特征在于，所述安装座（1）的顶部分别设置有用于编织的编织机构（2）以及用于向编织机构（2）放线的送线机构（3）；

2.根据权利要求1所述的一种具备高效送线功能的针织机，其特征在于，所述线筒固定组件（11）包括空心筒（12）以及多个滑动连接于空心筒（12）径向的胀块（13），所述空心筒（12）的轴向滑动连接有滑柱（15），滑柱（15）的外壁转动连接有多个连杆（16），连杆（16）的另一端转动连接于胀块（13）的侧壁。

3.根据权利要求2所述的一种具备高效送线功能的针织机，其特征在于，所述滑柱（15）的底部扣接有弹簧二（14），弹簧二（14）的另一端扣接于滑柱（15）的内壁，所述滑柱（15）的顶部通过连接轴（19）转动连接有凸轮（18），凸轮（18）配合于空心筒（12）的端面，且凸轮（18）的凸出处外壁设置有平口（17）。

4.根据权利要求3所述的一种具备高效送线功能的针织机，其特征在于，所述连接轴（19）的外壁固定有把手（20）。

5.根据权利要求2所述的一种具备高效送线功能的针织机，其特征在于，所述空心筒（12）的底部固定有过渡轴（21），过渡轴（21）转动连接于轴一（9），且所述过渡轴（21）与轴一（9）之间扣接有涡卷弹簧（22）。

6.根据权利要求2所述的一种具备高效送线功能的针织机，其特征在于，所述轴一（9）转动连接于滑块（5）的内壁，且所述滑块（5）的内壁滑动连接于与轴一（9）接触配合的摩擦块（26），所述摩擦块（26）的侧壁通过螺栓固定有永磁磁铁（25）。

7.根据权利要求6所述的一种具备高效送线功能的针织机，其特征在于，所述滑块（5）的内壁固定有与永磁磁铁（25）配合的电磁铁（24）。

8.根据权利要求7所述的一种具备高效送线功能的针织机，其特征在于，所述滑块（5）的底部外壁通过螺栓固定有定子绕组（27），轴一（9）的外壁固定有与定子绕组（27）配合的转子铁芯（28），所述定子绕组（27）的输出端子通过导线连接于电磁铁（24）的输入端子。

9.根据权利要求1所述的一种具备高效送线功能的针织机，其特征在于，所述安装座（1）位于编织机构（2）、送线机构（3）之间的外壁设置有导向机构（29），所述导向机构（29）包括固定于安装座（1）顶部外壁的螺纹杆（30）以及通过螺纹连接于螺纹杆（30）内侧上方的螺纹筒（31），所述螺纹筒（31）的顶端设置有供纱线穿过且与编织机构（2）的吃线位置齐平的导向环（32）。

10.根据权利要求9所述的一种具备高效送线功能的针织机，其特征在于，所述导向环（32）的底部通过铰接轴（34）转动连接有用于对导向环（32）开口处封堵的锁钩（33），所述铰接轴（34）与导向环（32）的转动连接处设置有扭簧。

技术总结
本发明公开了一种具备高效送线功能的针织机，涉及针织机技术领域；为了解决松弛问题；具体包括安装座，所述安装座的顶部分别设置有用于编织的编织机构以及用于向编织机构放线的送线机构；所述送线机构包括通过螺栓固定于安装座顶部外壁的安装架以及通过导向杆滑动连接于安装架内壁的滑块，滑块的上方通过轴一转动连接有用于固定线筒的线筒固定组件。本发明通过设置滑块、齿轮和齿条等部件，利用编织机构吃线的拉力可使得齿轮与齿条分离，从而保证可靠送线，且编织机构停止可通过弹簧一的弹力使得齿轮与齿条啮合，使得线筒固定组件瞬间锁止，从而克服了由于惯性导致的线筒固定组件继续转动出现纱线松弛的缺陷，增加了使用的可靠性。

技术研发人员：吴礼军,张永
受保护的技术使用者：浙江德睿祥实业有限公司
技术研发日：
技术公布日：2024/9/2
