一种角钢塔塔材防盗装置的制作方法

本发明涉及一种角钢塔塔材防盗装置。

背景技术：

野外铺设电力线缆时，需要采用电力杆塔作为介质，由于电力杆塔通常为角钢等搭接形成，因此存在大量的被盗的问题。由于现有的电力杆塔结构通常采用螺栓可拆卸连接角钢，使其形成整体结构，虽然采用防盗螺栓能够起到一定的防盗效果，但是偷盗人员采用切割的方式，会对电力杆塔造成非常严重的损坏。

技术实现要素：

本发明的目的在于提供一种角钢塔塔材防盗装置，能够改善现有技术存在的问题，通过采用多层结构的套管，能够起到良好的防切割防盗效果。

本发明通过以下技术方案实现：

一种角钢塔塔材防盗装置，包括套管及设置在所述的套管上端的固定耳，所述的套管为中空筒状结构，所述的固定耳固定连接在所述的套管上端，所述的固定耳上端面上设置有呈U形的凹槽，在所述的套管下端面上设置有2个相对称的卡槽，所述的卡槽分别对称位于所述的凹槽两侧；

所述的套管包括混凝土制成的外管及设置在所述的外管内侧的钢筋网层，在所述的钢筋网层内侧设置有外层玻璃纤维布层，在所述的外层玻璃纤维布层内侧设置有混凝土制成的内管，在所述的内管内侧设置有内层玻璃纤维布层，所述的钢筋网层为钢筋交叉形成的网格状结构，在所述的钢筋网层的网格结构之间设置有气囊，在所述的气囊内填充有沥青，相邻所述的网格内的气囊相互连通，所述的外管、钢筋网层、外层玻璃纤维布层、内管和内层玻璃纤维布层上分别设置有位置相对应的通槽形成所述的卡槽，所述的固定耳与所述的外管一体成型加工。

在安装角钢杆塔时，将套管套装在角钢上即可，在安装时，使卡槽位于下部，卡槽卡接在位于下部的角钢上，使上部的固定耳与防盗螺栓位置相对应，向上推动套管，使防盗螺栓卡接在固定耳上的凹槽内侧，此时使套管下端面贴合在位于下部的角钢上，采用外部结构粘结在卡槽内侧使卡槽封闭即可。

进一步的，为更好地实现本发明，所述的固定耳内侧依次设置有钢筋网层、外层玻璃纤维布层、内管和内层玻璃纤维布层，该所述的钢筋网层为钢筋交叉形成的网格状结构，在该所述的钢筋网层的网格结构之间设置有气囊，在所述的气囊内填充有沥青。

进一步的，为更好地实现本发明，在所述的卡槽内侧设置有卡块。

进一步的，为更好地实现本发明，在所述的外管外壁上设置有倒刺，所述的倒刺沿所述的外管外壁呈不规则方向倾斜排布。

进一步的，为更好地实现本发明，所述的倒刺为钢筋制成。

进一步的，为更好地实现本发明，在所述的凹槽内壁上设置有密封槽，所述的密封槽沿所述的凹槽内壁呈U形结构，在所述的密封槽内填充有气囊，在该所述的气囊内填充有沥青。

本发明与现有技术相比，具有以下有益效果：

本发明通过采用混凝土制成的外管和内管，能够起到良好的防切割效果，并且，利用两层玻璃纤维布结构，使整体结构具有更好的抗拉伸、防腐效果，由于采用和钢筋网层与沥青气囊相配合，能够起到粘结切割工具的效果，使整体结构具有更好的防盗效果。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

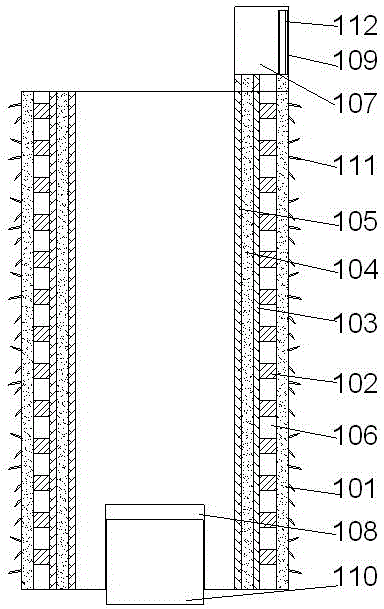

图1为本发明整体结构示意图。

其中：101.外管，102.钢筋网层，103.外层玻璃纤维布层，104.内管，105.内层玻璃纤维布层，106.气囊，107.凹槽，108.卡槽，109.固定耳，110.卡块，111.倒刺，112.密封槽。

具体实施方式

下面结合具体实施例对本发明进行进一步详细介绍，但本发明的实施方式不限于此。

如图1所示，一种角钢塔塔材防盗装置，包括套管及设置在所述的套管上端的固定耳109，将套管套装在角钢上，固定耳用于对防盗螺栓进行限位，本发明中，所述的套管为中空筒状结构，在安装时，将角钢相互连接时，使套管套装在角钢上即可，所述的固定耳109固定连接在所述的套管上端，所述的固定耳109上端面上设置有呈U形的凹槽107，使凹槽的宽度等于防盗螺栓的宽度，当将套管套装在角钢上时，能够将防盗螺栓卡接在凹槽内侧，此时防盗螺栓不能相对转动，即可避免通过拆卸防盗螺栓实施盗窃的问题，在所述的套管下端面上设置有2个相对称的卡槽108，所述的卡槽108分别对称位于所述的凹槽107两侧，在安装时，利用卡槽结构，为固定耳能够沿着角钢长度方向移动，使连接角钢的螺栓卡接在固定耳上的凹槽内侧时，套管靠近卡槽一端贴合在另一侧的角钢上，此时利用粘结剂在卡槽内粘结垫块等结构使卡槽填充起来即可。

由于采用固定耳将连接角钢的螺栓固定在凹槽内，因此偷盗者不能通过转动螺栓拆卸角钢，能够起到良好的防盗效果。

本发明中，为了提高整体结构的防盗性能，采用多层结构构成套管，所述的套管包括混凝土制成的外管101及设置在所述的外管101内侧的钢筋网层102，采用混凝土制成外管，其防切割效果更好，通过钢筋网层结构，能够起到良好的抗震效果，使其不容易在外力冲撞下产生损坏，在所述的钢筋网层102内侧设置有外层玻璃纤维布层103，利用外层玻璃纤维布层，能够起到良好的抗拉伸效果，本发明中，使外层玻璃纤维布层通过耐高温防火粘结剂粘结在钢筋网层上，在所述的外层玻璃纤维布层103内侧设置有混凝土制成的内管104，通过设置混凝土结构的内管，能够起到更好的抗冲击效果，在所述的内管104内侧设置有内层玻璃纤维布层105，本发明采用内外两层混凝土层和两层玻璃纤维布层，通过粘结剂使多层结构相互粘结即可，也可以采用其他现有粘结方式使内外多层结构相互连接，利用两层混凝土层，使整体结构抗冲击性能更好，并且利用两层玻璃纤维布层，能具有更好的抗拉伸特性，能够防止偷盗者采用切割或撞击的方式损坏套管，使整体结构的稳定性更好，结构更加牢固。

为了避免偷盗者采用切割的方式损坏套管，本发明中，所述的钢筋网层102为钢筋交叉形成的网格状结构，采用网格状结构，能够具有更好的稳定性的同时，抗拉伸性能更好，并且能够减轻整体结构的重量，在所述的钢筋网层102的网格结构之间设置有气囊106，在所述的气囊106内填充有沥青，利用沥青气囊结构填充网格结构，在受到切割时，气囊结构破裂，能够利用沥青粘结切割装置，使切割不能正常进行，本发明中，相邻所述的网格内的气囊106相互连通，当切割部分气囊时，能够使沥青流出，覆盖在套管外部，使整体结构的切割难度加大；为了方便安装，所述的外管101、钢筋网层102、外层玻璃纤维布层103、内管104和内层玻璃纤维布层105上分别设置有位置相对应的通槽形成所述的卡槽108，所述的固定耳109与所述的外管101一体成型加工，设置卡槽结构，能够方便套管的安装，在安装时，使套管与需要套装套管的角钢的长度相等，采用卡槽能够为固定耳提供移动空间，使卡槽卡接在一侧的角钢上时，固定耳能够与螺栓位置相对应，此时移动套管，使一侧的角钢从卡槽移出时，另一侧的角钢上的螺栓能够卡接在固定耳上的凹槽内，实现对螺栓的锁定，此时将卡槽填充起来即可。

本发明整体结构简单，并且，具有良好的抗冲击、防切割性能，其防盗性能更好，不但能够避免角钢被切割，而且能够避免通过转动螺栓的方式拆卸角钢，使整体结构的安全性更好。

实施例1：

本发明中，为了提高固定耳的牢固性，优选地，所述的固定耳109内侧依次设置有钢筋网层102、外层玻璃纤维布层103、内管104和内层玻璃纤维布层105，该所述的钢筋网层102为钢筋交叉形成的网格状结构，在该所述的钢筋网层102的网格结构之间设置有气囊106，在所述的气囊106内填充有沥青。通过采用上述复合结构，能够使固定耳具有良好的防切割性能，能够提高整体结构的防盗性能。

为了方便封闭卡槽，本实施例中，优选地，在所述的卡槽108内侧设置有卡块110。可以采用耐高温防火粘结剂将卡块粘结到卡槽内侧，也可以采用其他粘结方式，能够使卡块固定在卡槽内侧即可。

实施例2：

本实施例中，为了起到更好的防攀爬防盗效果，优选地，在所述的外管101外壁上设置有倒刺111，所述的倒刺111沿所述的外管101外壁呈不规则方向倾斜排布。通过采用倒刺结构，能够利用倒刺避免有人沿着杆塔上的角钢向上方攀爬，能够提高杆塔的安全性。

进一步优选地，本实施例中，所述的倒刺111为钢筋制成。在制作外管时，在模具中浇筑外管过程中，将钢筋放置在模具内，使钢筋呈不同方向不规则倾斜状态即可。

实施例3：

本实施例中，为了避免偷盗者损坏固定耳使螺栓裸露的方式偷到角钢，优选地，在所述的凹槽107内壁上设置有密封槽112，所述的密封槽112沿所述的凹槽107内壁呈U形结构，在所述的密封槽112内填充有气囊106，在该所述的气囊106内填充有沥青。当切割固定耳时，造成填充有沥青的气囊破裂，即可使沥青粘结在螺栓上，使偷盗者不能方便的旋松螺栓拆卸角钢。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
