一种挂模止水马凳的制作方法

本发明涉及一种挂模止水马凳，属于建筑工程领域。

背景技术：

随着城镇化的发展，商品房的建设越来越快，人们对住房的品质要求也逐步提高。厨房、卫生间、阳台等高低差部位交接处拆模时易缺棱掉角，浇捣时易受影响导致偏移，不规则方正，更有甚者，因加固方式不恰当引起渗水、开裂。一直是建筑业长期困扰施工企业的难题，已成为现今多数项目的通病。虽然在后期施工中可以补缺补漏来满足质量要求，但增加了成本，直接影响企业口碑形象。

传统的卫生间、阳台等高低差处侧面常采用方木或者方钢进行挂模成型，方木或者方钢下方采用钢筋、木条、垫块等进行支撑固定。因为钢筋、木条往往固定不牢，且容易被踩踏变形后无法反弹。从而使施工缝处极易渗水，影响结构整体性；另外垫块在浇捣过程中易跑动，造成挂模定位偏差。这样常常造成卫生间等处挂模偏位或者太低，易导致混凝土观感欠佳，厚薄不均，甚至导致卫生间渗水。

技术实现要素：

为了解决上述技术问题，本发明提供一种挂模止水马凳，该挂模止水马凳使得挂模定位准确，在浇捣过程中更为牢固，使浇筑形成的楼板质量好，尤其增强防水性能。

本发明的技术方案如下：

一种挂模止水马凳，包括两十字形板条和一水平设置的止水基板，两十字形板条分别对称固定于止水基板上下表面的中部，十字形板条与止水基板相垂直。

其中，所述止水基板上设置有C形卡扣，C形卡扣一端与止水基板上表面铰接，另一端设置有可卡合于止水基板边沿的槽口。

其中，所述C形卡扣包括前段和后段，前段和后段的分隔处通过一弹簧连接；后段上设置有扣合板，扣合板一端与后段外表面固定连接，另一端设置有扣合孔；前段外表面沿着C形卡扣的弧线方向设置有多个与扣合孔相配合的凸块。

其中，所述C形卡扣数量为四个且中心对称设置在止水基板四边。

本发明具有如下有益效果：

1、本发明使得挂模定位准确，在浇捣过程中更为牢固，使浇筑形成的楼板质量好，尤其增强防水性能。

2、本发明的止水基板上下均设置有十字形板条，下部的十字形板条能够方便与底部的浇筑模板卡合；上部的十字形板条确定了十字中心，又能够方便挂模框架的定位，方便挂模框架放置在上部的十字形板条顶端。

3、本发明的上部十字形板条的四周的止水基板可方便架设钢筋，方便后面工序的进行。

4、本发明设置有C形卡扣，能够更好地固定钢筋，并且C形卡扣可根据钢筋的粗细来调节长度，实用性更好，固定更牢固。

5、本发明与混凝土的充分接触，形成整体，施工快捷，人工成本低，彻底解决卫生间等处成型外观差、渗水的问题，多处该挂模止水马凳可安置于水电预留口内做到重复利用，且可大批量机械化操作生产；能够有效节约后期防水、砂浆修补的费用。

附图说明

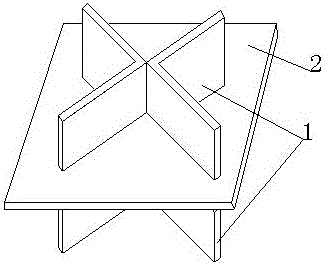

图1为本发明实施例一的整体结构示意图；

图2为本发明实施例二的整体结构示意图；

图3为本发明实施例二的C形卡扣示意图；

图4为本发明的施工局部示意图。

图中附图标记表示为：

1-十字形板条、2-止水基板、3-C形卡扣、30-槽口、31-前段、32-后段、4-弹簧、5-扣合板、51-扣合孔、6-凸块、100-浇筑模板、200-钢筋、300-挂模框架。

具体实施方式

下面结合附图和具体实施例来对本发明进行详细的说明。

实施例一、

参见图1和图4，一种挂模止水马凳，包括两十字形板条1和一水平设置的止水基板2，两十字形板条1分别对称固定于止水基板2上下表面的中部，十字形板条1与止水基板2相垂直。所述止水基板2和十字形板条1为钢板或PVC板，制造成本低且易于制造。下部的十字形板条1能够方便与底部的浇筑模板100卡合；上部的十字形板条1确定了十字中心，又能够方便挂模框架300的定位，方便挂模框架300放置在上部的十字形板条1顶端；上部十字形板条1的四周的止水基板2可方便架设钢筋200。

实施例二、

参见图2和图4，一种挂模止水马凳，包括两十字形板条1和一水平设置的止水基板2，两十字形板条1分别对称固定于止水基板2上下表面的中部，十字形板条1与止水基板2相垂直。所述止水基板2和十字形板条1为钢板或PVC板，制造成本低且易于制造。止水基板2上设置有C形卡扣3，C形卡扣3一端与止水基板2上表面铰接，另一端设置有可卡合于止水基板2边沿的槽口30；优选的，C形卡扣3数量为四个且中心对称设置在止水基板2四边。下部的十字形板条1能够方便与底部的浇筑模板100卡合；上部的十字形板条1确定了十字中心，又能够方便挂模框架300的定位，方便挂模框架300放置在上部的十字形板条1顶端；上部十字形板条1的四周的止水基板2可方便架设钢筋200。C形卡扣3能够更好地固定住钢筋200。

参见图3，所述C形卡扣3包括前段31和后段32，前段31和后段32的分隔处通过一弹簧4连接；后段32上设置有扣合板5，扣合板5一端与后段32外表面固定连接，另一端设置有扣合孔51；前段31外表面沿着C形卡扣3的弧线方向设置有多个与扣合孔51相配合的凸块6。通过扣合孔51和凸块6的配合，能够根据钢筋200的粗细来调节C形卡扣3的长度，实用性更高。

本发明的工作原理：

参见图4，底部的浇筑模板100上四个边角处分别钉有两个铁钉，该挂模止水马凳的下部的十字形板条1卡设在两个铁钉之间固定；上部的十字形板条1的四周的止水基板2用于架设钢筋200；然后将挂模框架300的四个边角放置在四个挂模止水马凳的顶端；挂模框架300安装固定后，浇筑混凝土成型、拆模。

以上所述仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
