一种可拆装装饰面板的制作方法

本发明涉及建筑装饰技术领域，具体为一种可拆装装饰面板。

背景技术：

装饰面板，俗称面板，是将实木板精密刨切成厚度为0.2mm左右的微薄木皮，以夹板为基材，经过胶粘工艺制做而成的具有单面装饰作用的装饰板材，装饰面板是夹板存在的特殊方式，厚度为3厘米，装饰面板是目前有别于混油做法的一种高级装修材料，一直以来在建筑装饰领域的室内、室外墙面或者其他结构的装饰面板施工装修方法主要有湿贴构造法、干挂构造法、湿挂构造法和粘胶构造法，上述施工方法通常装饰面板与墙壁等基体时一次性固定的，无法完整完好更换，只能破坏性重做重装，并且此类施工方法工期长、工效低、成本高，绝大多数制作工艺和工序要在施工现场完成，不仅人工成本和材料成本高，而且质量难控、做工粗糙、无法更换，基于此，本发明设计了一种可拆装装饰面板，以解决上述问题。

技术实现要素：

本发明的目的在于提供一种可拆装装饰面板，以解决上述背景技术中提出的通常装饰面板与墙壁等基体时一次性固定的，无法完整完好更换，只能破坏性重做重装，并且此类施工方法工期长、工效低、成本高，绝大多数制作工艺和工序要在施工现场完成，不仅人工成本和材料成本高，而且质量难控、做工粗糙、无法更换的问题。

为实现上述目的，本发明提供如下技术方案：一种可拆装装饰面板，包括装饰面板，所述装饰面板的顶部设置有上防护条，所述装饰面板的底部设置有下防护条，所述装饰面板的右壁上下两端均设置有安装板，所述安装板的右壁设置有纵向固定条，所述纵向固定条的右壁底部设置有横向支撑条，所述纵向固定条的右侧和横向支撑条的顶部通过加强筋固定连接，所述横向支撑条的底部右端设置有插接块，所述插接块的底部开设有插接槽，所述插接槽的内腔插接有挂钩板，所述挂钩板的右壁设置有挂钩固定块，所述挂钩固定块的上下两端右侧均设置有安装耳，所述安装耳的左壁插接有固定螺栓，所述安装耳通过固定螺栓与墙壁固定连接，所述装饰面板的左壁设置有左防护条，所述装饰面板的右壁设置有右防护条，左侧所述装饰面板的外壁右侧上下两端均设置有锁紧公扣，右侧所述装饰面板的外壁左侧上下两端均设置有锁紧母扣，左侧所述装饰面板和右侧所述装饰面板通过锁紧公扣和锁紧母扣连接。

优选的，所述装饰面板包括加强板层，所述加强板层的顶部设置有图案装饰层，所述图案装饰层的顶部设置有透明防护油漆层。

优选的，所述安装板的外壁开设有两组调节滑槽，所述调节滑槽的内腔插接有安装螺钉，所述安装板通过安装螺钉与装饰面板连接，两组所述调节滑槽之间开设有卡勾槽，所述纵向固定条设置有与卡勾槽相配合的卡勾，所述安装板通过卡勾与纵向固定条连接。

优选的，所述装饰面板的顶部和底部均设置有安装槽，所述下防护条的顶部设置有上卡块，所述上卡块与装饰面板的底部的安装槽相配合，所述下防护条的左右侧壁均设置有下护板条，所述下防护条的底部设置有凸块，所述上防护条的底部设置有下卡块，所述下卡块与装饰面板的顶部的安装槽相配合，所述下卡块的左右侧壁均设置有上护板条，所述上防护条的顶部开设有卡槽，所述卡槽与凸块相配合。

优选的，所述锁紧公扣的右壁设置有公扣插头，所述公扣插头的底部设置有弹性橡胶块，所述锁紧母扣的左壁设置有母扣锁紧块，所述母扣锁紧块的本体开设有母扣接口，所述母扣接口，所述公扣插头和弹性橡胶块插接在母扣接口的内腔，所述弹性橡胶块与母扣锁紧块的内腔底部连接处设置有防滑橡胶垫，所述锁紧公扣和锁紧母扣的顶部均插接有固定螺钉，所述锁紧公扣和锁紧母扣通过固定螺钉与装饰面板连接。

优选的，所述上防护条、下防护条、左防护条和右防护条与装饰面板的连接处均涂有粘接胶层。

与现有技术相比，本发明的有益效果是：本发明通过上防护条、下防护条、左防护条和右防护条对装饰面板的四周进行防护，通过插接块和挂钩板相配合，挂钩固定块固定在墙面上，使插接块将装饰面板挂在挂钩板上，使装饰面板能纵向插接安装，便于更换维修，通过安装板上的调节滑槽和安装螺钉相配合，使安装板的安装位置可以上下调节，便于进行安装调节，通过装饰面板的图案装饰层底部设置有加强板层，增加了图案装饰层的结构强度，通过图案装饰层的顶部设置有透明防护油漆层，使装饰面板的图案装饰层得到保护，增加使用寿命，通过锁紧公扣和锁紧母扣相配合，使相邻的装饰面板进行连接时可以左右锁紧，增加安装时的牢固性，通过上防护条和下防护条中的卡槽与凸块相配合，使装饰面板安装后更加稳固，不容易脱落。

附图说明

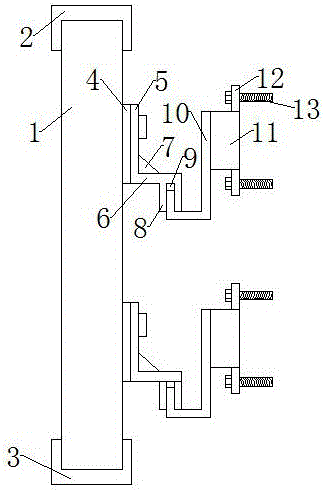

图1是本发明实施例一的结构示意图；

图2是实施例一中侧视图；

图3是实施例一中装饰面板结构示意图；

图4是实施例一中安装板结构示意图；

图5是实施例一中上防护条和下防护条连接结构示意图；

图6是实施例一中锁紧公扣和锁紧母扣连接结构示意图。

附图标记说明：

1、装饰面板；111、安装槽；112、透明防护油漆层；113、图案装饰层；114、加强板层；2、上防护条；21、上护板条；22、卡槽；23、下卡块；3、下防护条；31、下护板条；32、上卡块；33、凸块；4、安装板；41、调节滑槽；42、安装螺钉；43、卡勾槽；5、纵向固定条；6、横向支撑条；7、加强筋；8、插接块；9、插接槽；10、挂钩板、11、挂钩固定块；12、安装耳；13、固定螺栓；14、左防护条；15、右防护条；16、锁紧公扣；161、公扣插头；162、弹性橡胶块；17、锁紧母扣；171、母扣锁紧块；172、母扣接口；173、防滑橡胶垫。

具体实施方式

为使本发明要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

请参阅说明书附图1、图2所示，本发明为一种可拆装装饰面板，包括装饰面板1，所述装饰面板1的顶部设置有上防护条2，所述装饰面板1的底部设置有下防护条3，所述装饰面板1的右壁上下两端均设置有安装板4，所述安装板4的右壁设置有纵向固定条5，所述纵向固定条5的右壁底部设置有横向支撑条6，所述纵向固定条5的右侧和横向支撑条6的顶部通过加强筋7固定连接，所述横向支撑条6的底部右端设置有插接块8，所述插接块8的底部开设有插接槽9，所述插接槽9的内腔插接有挂钩板10，所述挂钩板10的右壁设置有挂钩固定块11，所述挂钩固定块11的上下两端右侧均设置有安装耳12，所述安装耳12的左壁插接有固定螺栓13，所述安装耳12通过固定螺栓13与墙壁固定连接，所述装饰面板1的左壁设置有左防护条14，所述装饰面板1的右壁设置有右防护条15，左侧所述装饰面板1的外壁右侧上下两端均设置有锁紧公扣16，右侧所述装饰面板1的外壁左侧上下两端均设置有锁紧母扣17，左侧所述装饰面板1和右侧所述装饰面板1通过锁紧公扣16和锁紧母扣17连接。

如图3所示，所述装饰面板1包括加强板层114，所述加强板层114的顶部设置有图案装饰层113，所述图案装饰层113的顶部设置有透明防护油漆层112。

如图4所示，所述安装板4的外壁开设有两组调节滑槽41，所述调节滑槽41的内腔插接有安装螺钉42，所述安装板4通过安装螺钉42与装饰面板1连接，两组所述调节滑槽41之间开设有卡勾槽43，所述纵向固定条5设置有与卡勾槽43相配合的卡勾，所述安装板4通过卡勾与纵向固定条5连接。

如图5所示，所述装饰面板1的顶部和底部均设置有安装槽111，所述下防护条3的顶部设置有上卡块32，所述上卡块32与装饰面板1的底部的安装槽111相配合，所述下防护条3的左右侧壁均设置有下护板条31，所述下防护条3的底部设置有凸块33，所述上防护条2的底部设置有下卡块23，所述下卡块23与装饰面板1的顶部的安装槽111相配合，所述下卡块23的左右侧壁均设置有上护板条21，所述上防护条2的顶部开设有卡槽22，所述卡槽22与凸块33相配合。

如图6所示，所述锁紧公扣16的右壁设置有公扣插头161，所述公扣插头161的底部设置有弹性橡胶块162，所述锁紧母扣17的左壁设置有母扣锁紧块171，所述母扣锁紧块171的本体开设有母扣接口172，所述母扣接口172，所述公扣插头161和弹性橡胶块162插接在母扣接口172的内腔，所述弹性橡胶块162与母扣锁紧块171的内腔底部连接处设置有防滑橡胶垫173，所述锁紧公扣16和锁紧母扣17的顶部均插接有固定螺钉，所述锁紧公扣16和锁紧母扣17通过固定螺钉与装饰面板1连接。

所述上防护条2、下防护条3、左防护条14和右防护条15与装饰面板1的连接处均涂有粘接胶层。

本发明的工作原理是：本发明通过上防护条2、下防护条3、左防护条14和右防护条15对装饰面板1的四周进行防护，粘接胶层增加上防护条2、下防护条3、左防护条14和右防护条15与装饰面板1之间的粘接牢固性，通过插接块8和挂钩板10相配合，挂钩固定块11固定在墙面上，插接块8将装饰面板1挂在挂钩板10上，使装饰面板1能纵向插接安装，便于更换维修，加强筋7增强纵向固定条5和横向支撑条6之间的连接强度，使纵向固定条5和横向支撑条6不容易弯曲断裂，通过安装板4上的调节滑槽41和安装螺钉42相配合，使安装板4的安装位置可以上下调节，便于进行安装调节，通过卡勾和卡勾槽43配合，使安装板4可以拆下来进行高度调节，更加方便，通过装饰面板1的加强板层114增强了装饰面板1的结构强度，透明防护油漆层112使装饰面板1的图案装饰层113得到保护，增加使用寿命，通过锁紧公扣16和锁紧母扣17相配合，使相邻的装饰面板1进行连接时可以左右锁紧，公扣插头161和弹性橡胶块162插接在母扣接口172的内腔，弹性橡胶块162和防滑橡胶垫173相互挤压摩擦，使母扣接口172锁紧公扣插头161和弹性橡胶块162，相邻的装饰面板1进行连接时可以左右锁紧，增加安装时的牢固性，通过上防护条2和下防护条3中的卡槽22与凸块33相配合，使装饰面板1安装后更加稳固，不容易脱落。

以上的具体实施方式仅为本创作的较佳实施例，并不用以限制本创作，凡在本创作的精神及原则之内所做的任何修改、等同替换、改进等，均应包含在本创作的保护范围之内。
