一种检修平台整体平移施工方法与流程

本发明涉及一种检修平台整体平移施工方法，属于钢结构工程施工领域。

二、

背景技术：
：

某钢厂因生产需要，需将钢铁基地轧钢厂房的AB跨1～2线的检修单轨及检修平台向东侧方向平移10米，以满足桥式起重机的检修要求。因整个施工过程不允许影响钢厂正常生产，同时在待拆除平移的检修平台下部附近，布满了设备平台或管线，吊车难以就近站位进行作业。按现有技术，检修平台拆除时，为保证拆除平移作业的顺利进行，需先将作业区附近的屋面板拆除，并在桥式起重机上焊接临时支架平台，随后采用较大型吊车，将检修平台拆除后放在桥式起重机上焊接的临时支架平台上，利用桥式起重机运输到指定位置，用吊车将检修平台安装到位，最后再将所拆除的屋面板恢复到位。按此法施工工期长，并要耗费较大的人工费和机械费用，加大施工成本。

三、

技术实现要素：
：

本发明针对现有技术不足，提出一种操作简单，施工快捷的一种检修平台整体平移施工方法。

本发明要解决的技术问题在于提供一种检修平台整体平移施工方法，首先在连接检修平台的每个吊杆的两侧各连接一个C型承重吊耳，所述C型承重吊耳由钢板加工而成，其上端中部连接一个轴承并安装在屋面梁的下翼缘板上，其下端与连接检修平台的吊杆相连接；其次在与检修平台平移方向相对应一侧的吊杆上端的中部连接一个牵引吊耳，所述牵引吊耳由钢板加工而成，在其中部开有圆孔并连接一台电动倒链；随后用撑杆将检修平台前后两侧相对应的两个吊杆连成一体，并用连杆将所有撑杆连成一体；将屋面梁与吊杆之间的连接板割开使屋面梁与吊杆之间的连接断开，通过电动倒链的牵引作用将检修平台平移到安装位置处，在检修平台平移后的安装位置处，在与吊杆相对应的屋面梁的下翼缘板上连接一块连接板并将其与吊杆连成一体，最后拆除连杆和撑杆并将C型承重吊耳与吊杆连接处断开，拆除C型承重吊耳、电动倒链和牵引吊耳完成检修平台的平移工作。

本发明的有益积极效果：本发明操作简单，方便快捷，投入的人工费和机械费用少，施工周期短，可显著降低施工成本。

四、附图说明

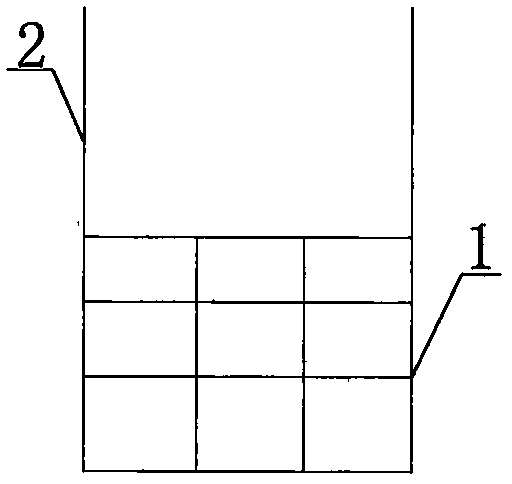

图1：检修平台安装位置立面示意图

图2：检修平台安装位置侧面示意图

图3：检修平台平移前吊杆与检修平台连接示意图

图4：所加工的承重吊耳示意图

图5：检修平台平移时示意图

图6：检修平台平移后吊杆与检修平台连接示意图

五、具体实施方式

实施例一：参见图1、图2、图3、图4、图5、图6，本发明涉及一种检修平台整体平移施工方法，首先在连接检修平台1的每个吊杆2的两侧各连接一个C型承重吊耳3，所述C型承重吊耳3由钢板加工而成，其上端中部连接一个轴承4并安装在屋面梁5的下翼缘板上，其下端与连接检修平台1的吊杆2相连接；其次在与检修平台1平移方向相对应一侧的吊杆2上端的中部连接一个牵引吊耳6，所述牵引吊耳6由钢板加工而成，在其中部开有圆孔并连接一台电动倒链7；随后用撑杆8将检修平台1前后两侧相对应的两个吊杆2连成一体，并用连杆9将所有撑杆8连成一体；将屋面梁5与吊杆2之间的连接板10割开使屋面梁5与吊杆2之间的连接断开，通过电动倒链7的牵引作用将检修平台1平移到安装位置处，在检修平台1平移后的安装位置处，在与吊杆2相对应的屋面梁5的下翼缘板上连接一块连接板11并将其与吊杆2连成一体，最后拆除连杆9和撑杆8并将C型承重吊耳3与吊杆2连接处断开，拆除C型承重吊耳3、电动倒链7和牵引吊耳6完成检修平台的平移工作。
