一种建筑用地面涂漆机构的制作方法

本发明涉及包装设备技术领域，更具体的说涉及一种建筑用地面涂漆机构。

背景技术：
：

现有的建筑装修装饰时，有些地面需要涂抹地坪漆等，一般采用人工涂抹，其效率低，而且效果差。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种建筑用地面涂漆机构，它可以对上轨道和下轨道之间的地面进行涂抹地坪漆，其效果好，效率高。

本发明的技术解决措施如下：

一种建筑用地面涂漆机构，包括上轨道和下轨道，所述上轨道和下轨道的两端均分别固定在对应的竖直板上，两个无杆气缸的两端均固定有滑动块，无杆气缸的上端的滑动块插套在上轨道上，无杆气缸的下端的滑动块插套在下轨道上，支撑杆固定在两个无杆气缸上，两个无杆气缸的移动块固定在涂抹架上，涂抹架上铰接有至少两个涂抹滚筒。

其中一个无杆气缸的中部固定有旋转电机，旋转电机的输出轴上通过联轴器固定有传动螺杆，传动螺杆螺接在对应的竖直板上具有的螺孔中。

所述无杆气缸的中部固定有连接板，连接板上固定有旋转电机，旋转电机的输出轴穿过连接板并通过联轴器与传动螺杆相连接，连接板上固定有导向杆，导向杆插套在对应的竖直板上具有的导向孔中。

所述涂抹架包括两个侧板，侧板固定在对应的移动块上，涂抹滚筒的两端铰接在两个侧板上，涂抹滚筒压靠在地面上。

所述上轨道和下轨道结构相同，均包括底部连接板，底部连接板的中部顶面固定有凸起条，凸起条的两侧中部具有弧形凸起，滑动块的底面具有凹槽，凸起条插套在凹槽中，凹槽的两个内侧壁上具有弧形槽，弧形凸起插套在对应的弧形槽中。

本发明的有益效果在于：

它可以对上轨道和下轨道之间的地面进行涂抹地坪漆，其效果好，效率高。

附图说明：

图1为本发明的结构示意图；

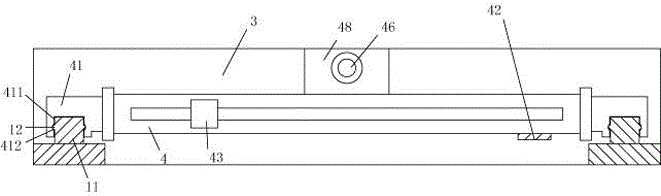

图2为本发明的局部剖视图；

图3为本发明的两个无杆气缸与涂抹架之间的局部剖视图。

具体实施方式：

实施例：见图1至图3所示，一种建筑用地面涂漆机构，包括上轨道1和下轨道2，所述上轨道1和下轨道2的两端均分别固定在对应的竖直板3上，两个无杆气缸4的两端均固定有滑动块41，无杆气缸4的上端的滑动块41插套在上轨道1上，无杆气缸4的下端的滑动块41插套在下轨道2上，支撑杆42固定在两个无杆气缸4上，两个无杆气缸4的移动块43固定在涂抹架44上，涂抹架44上铰接有至少两个涂抹滚筒45。

进一步的说，其中一个无杆气缸4的中部固定有旋转电机46，旋转电机46的输出轴上通过联轴器固定有传动螺杆47，传动螺杆47螺接在对应的竖直板3上具有的螺孔31中。

进一步的说，所述无杆气缸4的中部固定有连接板48，连接板48上固定有旋转电机46，旋转电机46的输出轴穿过连接板48并通过联轴器与传动螺杆47相连接，连接板48上固定有导向杆49，导向杆49插套在对应的竖直板3上具有的导向孔中。

进一步的说，所述涂抹架44包括两个侧板441，侧板441固定在对应的移动块43上，涂抹滚筒45的两端铰接在两个侧板441上，涂抹滚筒45压靠在地面上。

进一步的说，所述上轨道1和下轨道2结构相同，均包括底部连接板，底部连接板的中部顶面固定有凸起条11，凸起条11的两侧中部具有弧形凸起12，滑动块41的底面具有凹槽411，凸起条11插套在凹槽411中，凹槽411的两个内侧壁上具有弧形槽412，弧形凸起12插套在对应的弧形槽412中。

工作原理：通过无杆气缸4的移动块43运行，即可实现涂抹架44进行上下移动，进行涂抹，而通过旋转电机46运行，可以实现涂抹架44的横向移动进涂抹，其涂抹效果好，效率高，而且自动化程度高。

以上实施方式仅用于说明本发明并非对本发明的限制，有关技术领域的普通技术人员，在不脱离本发明的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本发明的范畴，本发明专利保护范围应由权利要求限定。
