一种防震数据采集器的制作方法

本实用新型涉及一种防震数据采集器。

背景技术：

在地震高发区域，一些大型的数据采集器容易收到地震影响，或产生线路损坏或数据采集器的倾倒，另外由于认为碰撞或其他外力因素都会使数据采集器收到或大或小的损坏。

技术实现要素：

有鉴于此，本实用新型的目的在于提供一种防震数据采集器，在数据采集器收到外力影响时，起到很好的防震作用。

为实现上述目的本实用新型采用以下技术方案实现：一种防震数据采集器，包括数据采集器，其特征在于：所述数据采集器的侧面对称设置有凸块，所述凸块的外周部包设有橡胶圈，所述橡胶圈的外周部包设有钢圈，所述钢圈上设置有用于将所述数据采集器固定的固定杆。

进一步的，所述固定杆的头部与所述钢圈固定连接，所述固定杆的尾部两侧对称设置有与所述数据采集器的后侧面相持平的固定片，所述固定片上设置有螺纹孔。

进一步的，所述固定杆与所述钢圈一体成型。

进一步的，所述凸块为圆柱形凸块。

进一步的，还包括一橡胶底座，所述橡胶底座的上表面中部设置有用于放置所述数据采集器的凹槽。

本实用新型与现有技术相比具有以下有益效果：本实用新型通过在侧面的凸块与固定用的钢圈之间设置橡胶圈，在发生地震、认为碰撞或其他外力影响时起到一种很好的缓冲作用；另外，本实用新型在橡胶底座上设置有与所述数据采集器相配合的凹槽，防止了数据采集器的水平滑动。

附图说明

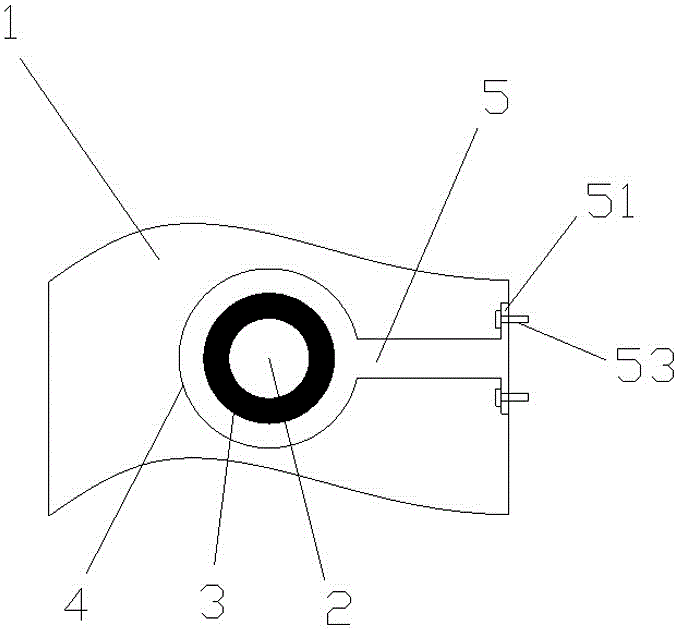

图1是本实用新型一实施例的整体结构示意图。

图2是本实用新型一实施例右侧面的局部示意图。

图3是本实用新型一实施例的橡胶底座示意图。

图中：1-数据采集器；2-凸块；3-橡胶圈；4-钢圈；5-固定杆；51-固定片；52-螺纹孔；53-螺栓；6-橡胶底座；61-凹槽。

具体实施方式

下面结合附图及实施例对本实用新型做进一步说明。

请参照图1及图2，本实施例提供一种防震数据采集器，包括数据采集器1，所述数据采集器1的左右侧面对称设置有凸块2，所述凸块2的外周部包设有橡胶圈3，所述橡胶圈3的外周部包设有钢圈4，所述钢圈4上设置有用于将所述数据采集器1固定的固定杆5；所述固定杆5的头部与所述钢圈4固定连接，所述固定杆5的尾部两侧对称设置有与所述数据采集器1的后侧面相持平的固定片51，所述固定片上设置有螺纹孔52，螺栓53穿过所述螺纹孔52将所述数据采集器1固定于墙体上；特别的，所述固定杆5与所述钢圈4一体成型；所述凸块2为圆柱形凸块。

请参照图1及图3，还包括一橡胶底座6，所述橡胶底座6的上表面中部设置有用于放置所述数据采集器1的凹槽61，在水平方向将数据采集器1固定，防止其脱离，又因为橡胶底座6的弹性，可允许其的轻微晃动，在收到地震或其他外力因素时不至于损坏。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
