多功能公交站台的制作方法

本实用新型涉及一种多功能公交站台。

背景技术：

公交系统是城市的动脉，城市中密布着公交站台。随着广告传媒业的兴起，公交站台广告牌作为广告的载体，应用极其广泛。现有的公交站广告牌大多需要一直供电才可以运行，非常浪费能源。此外，为了乘客方便，在公交站台周边经常会放置一个垃圾桶，而在夜间，公交站台的广告牌灯光全部亮起，夏天的夜晚，灯光和垃圾桶两种途径将蚊虫吸引到公交车站，给候车的乘客带来很大的不便。

技术实现要素：

本实用新型的目的是提供一种多功能公交站台，能节省电能，能为候车乘客驱除蚊虫，能方便乘客为移动电子设备充电，还能净化空气。

为实现上述目的，本实用新型的一种多功能公交站台，包括两根立柱，所述的立柱上安装有挡雨棚和供电系统，所述供电系统包括设置在挡雨棚上的太阳能板、设置在挡雨棚内的控制器、蓄电池和逆变器，太阳能板与控制器连接，蓄电池通过控制器与逆变器连接，两根立柱之间设置有灯箱广告牌，灯箱广告牌前设置有休息凳，所述灯箱广告牌不少于两个，公交站牌设置在灯箱广告牌之间，灯箱广告牌的一侧设有手机充电装置，所述手机充电装置与逆变器电连接；

所述的灯箱广告牌包括方形框架和滚动灯箱，所述滚动灯箱固定在方形框架内，所述的方形框架由四根空心柱组成，所述空心柱内设有椰壳活性炭过滤网和高密度HEPA滤网，所述滚动灯箱包括箱体，所述箱体采用可吸收蓝色光谱的透明材料制成，所述箱体内设有LED灯管，所述灯管的外壳上涂有驱蚊荧光粉层，所述灯管与蓄电池电连接。

进一步地，所述太阳能板下边缘设有排水槽，两根立柱均与排水槽相连。

进一步地，所述挡雨棚上还设有防雷装置，所述防雷装置与逆变器连接。

本实用新型具有如下有益效果：

1、利用太阳能板给整个公交站台系统供电，充分利用太阳能，节约了资源；

2、设置手机充电装置，方便乘客在候车时随时给手机等电子设备充电；

3、利用蚊虫害怕绿色光和红色光的特性，过滤掉光源发射的蓝色光，使蚊虫避远公交站台；

4、广告牌内的滤网可以净化站台内的空气。

附图说明

图1为本实用新型的结构示意图；

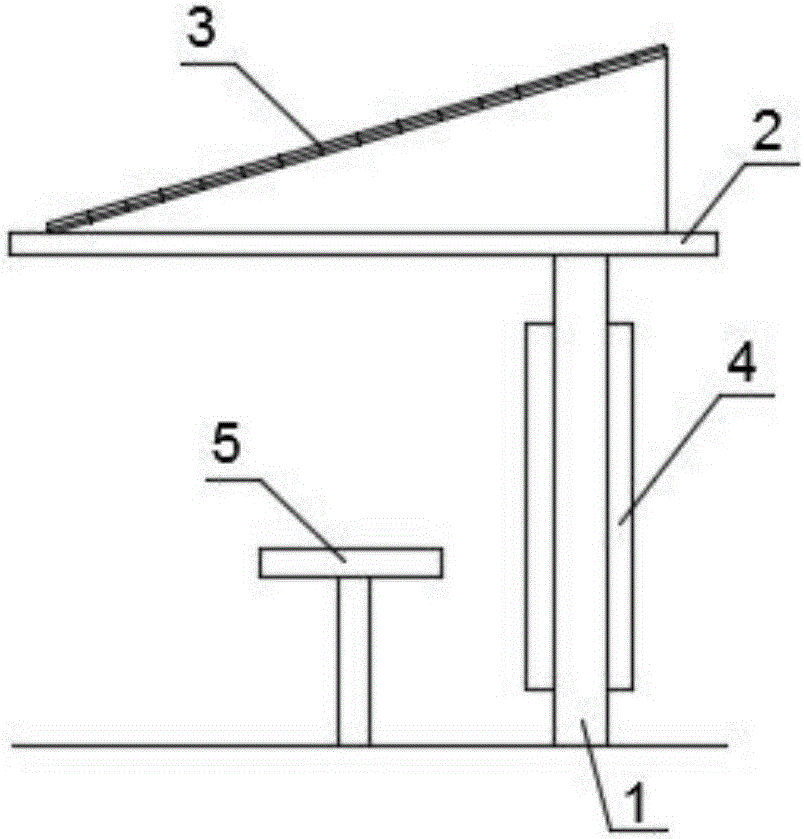

图2为图1的侧视图；

图3为本实用新型的电原理框图；

图中，1、立柱，2、挡雨棚，3、太阳能板，4、灯箱广告牌，5、休息凳，6、公交站牌，7、手机充电装置，8、方形框架，9、滚动灯箱

具体实施方式

下面结合附图和具体实施例对本实用新型作进一下详细描述。

如图1和图2所示，本实用新型的一种多功能公交站台，包括两根立柱1，所述的立柱1上安装有挡雨棚2和供电系统，所述供电系统包括设置在挡雨棚2上的太阳能板3、设置在挡雨棚2内的控制器、蓄电池和逆变器，太阳能板3与控制器连接，蓄电池通过控制器与逆变器连接，两根立柱1之间设置有灯箱广告牌4，灯箱广告牌4前设置有休息凳5，所述灯箱广告牌4不少于两个，公交站牌6设置在灯箱广告牌4之间，灯箱广告牌4的一侧设有手机充电装置7，所述手机充电装置7与逆变器电连接；

所述的灯箱广告牌4包括方形框架8和滚动灯箱9，所述滚动灯箱9固定在方形框架8内，所述的方形框架8由四根空心柱组成，所述空心柱内设有椰壳活性炭过滤网和高密度HEPA滤网，所述滚动灯箱9包括箱体，所述箱体采用可吸收蓝色光谱的透明材料制成，所述箱体内设有LED灯管10，所述灯管10的外壳上涂有驱蚊荧光粉层，所述灯管10与蓄电池电连接。

作为优选方案，所述太阳能板3下边缘设有排水槽，两根立柱1均与排水槽相连，排水槽的设置可有效防止下雨天雨水从前方滴落而使乘客淋湿。

作为优选方案，所述挡雨棚2上还设有防雷装置，所述防雷装置与逆变器连接，可以保护充电装置受雷击损害。
