一种公交车候车亭的制作方法

本实用新型涉及公共设施技术领域，具体为一种公交车候车亭。

背景技术：

公交车候车亭作为公交车必不可少的配套设施，公交车候车亭是在乘车候车时提供休息的地方，已成为城市一个重要的组成部分。一个设计精美、良好的公交车候车亭，既能反映出一个城市的公共设施的完整程度，能为乘客提供一个好的庇护的环境，也能成为城市的一道亮丽的风景线。

现有的公交车候车亭的结构较为简单，仅仅能为乘客提供一个候车的环境，由于老年人在候车时常会遇到内急的情况，而由于一些偏远的公交车候车亭和结构较为简陋的候车亭不能提供解决内急的场所，所以会针对一些特殊人群造成不便，而且由于国内的空气质量污染的较为严重，而且在候车过程还会产生汽车尾气导致严重影响乘客的身体健康。

技术实现要素：

本实用新型的目的在于提供一种公交车候车亭，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种公交车候车亭，包括候车亭主体，所述候车亭主体由亭体框架和组合式墙板构成，且候车亭主体的一侧由竖直安装的隔板与墙板构成一个封闭仓，所述封闭仓的侧壁设有折叠门，所述封闭仓的内腔底部安装有蹲便器，且蹲便器的进水口通过水管与安装在墙板侧壁的水箱底部连接，所述蹲便器的排便口通过排放管道连接于城市地下排污管道，所述封闭仓的侧壁上还安装有排风扇，且排风扇通过电导体与其下方设有的控制开关连接，所述候车亭主体的顶棚内腔通过滑轮与滑道配合安装有遮板，且遮板的前端安装有拉手，所述候车亭主体的顶部还安装有照明装置，所述墙板的侧壁上分别设有公交站牌和内嵌在墙板内壁的广告灯箱,所述候车亭主体的另一侧设有空气净化装置，且空气净化装置包括壳体，所述壳体的顶部设有排风口，且壳体的底部设有进风口，所述排风口处设有抽风机，所述壳体的内腔中部设有空气净化仓，且空气净化仓由下至上依次设有过滤层、紫外线消毒仓、光触媒净化层、光氢离子净化层和活性炭净化层，所述广告灯箱、照明装置和抽风机均与外接电源电连接。

优选的，所述候车亭主体的底部安装有座椅，且座椅的侧壁设有的滑槽与设置在候车亭主体内腔中的预埋滑道滑动连接。

优选的，所述候车亭主体的左侧壁和右侧壁均安装有弧形导风板。

优选的，所述候车亭主体的顶部设有景观窗。

与现有技术相比，本实用新型的有益效果是：该公交车候车亭，通过由墙板和竖直的隔板围成一个封闭仓，且封闭仓内设有蹲便器，可以为候车的乘客提供一个解决内急的场所；通过在候车亭主体的另一侧壁内安装有空气净化装置，可以为候车的乘客提供一个清新的候车环境；通过在候车亭主体的顶棚内滑动安装有遮板，可以在雨天或炎热天气下为乘客进行遮阳遮雨。

附图说明

图1为本实用新型结构示意图；

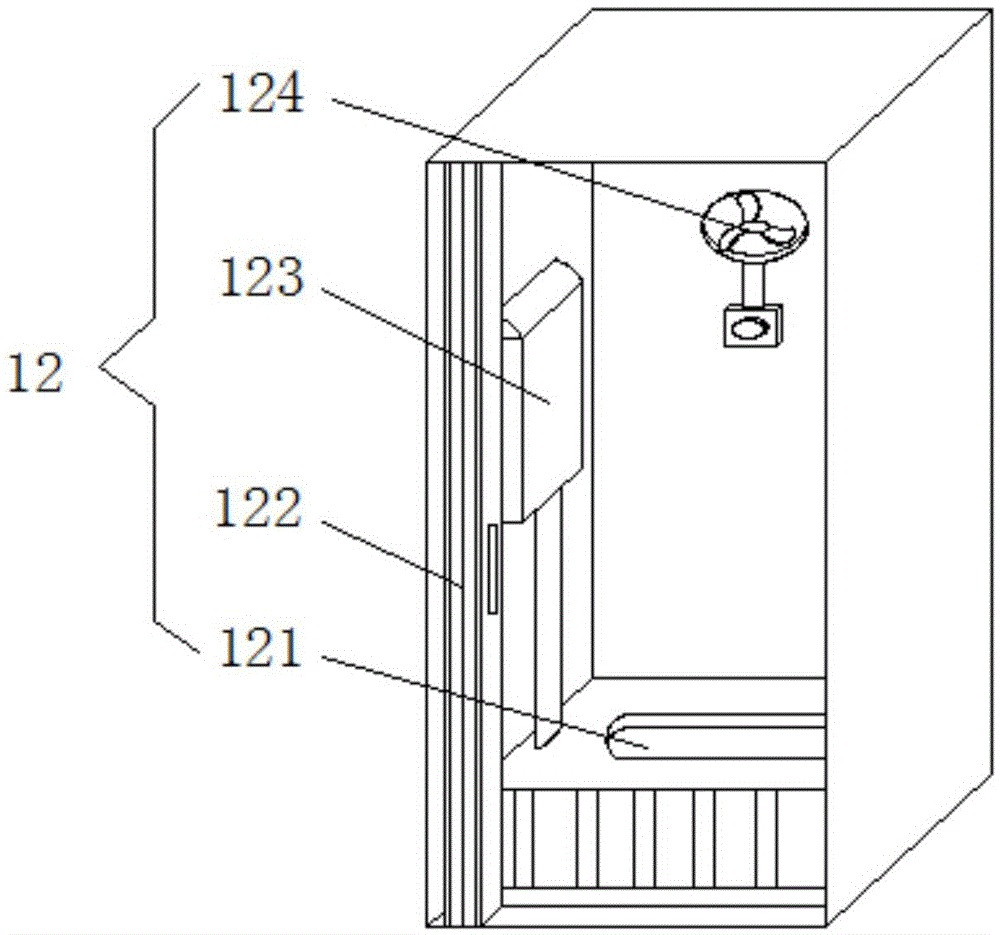

图2为本实用新型封闭仓的内部结构示意图；

图3为本实用新型空气净化装置的结构示意图。

图中：1、候车亭主体，2、空气净化装置，21、壳体，22、空气净化仓，221、过滤仓，222、紫外线消毒仓，223、光触媒净化仓，224、光氢离子净化层，225、活性炭净化层，23、抽风机，24、排风口，25、进风口，3、弧形导风板，4、照明装置，5、景观窗，6、广告灯箱，7、拉手，8、遮板，9、公交站牌，10、隔板，11、墙板，12、封闭仓，121、蹲便器，122、折叠门，123、水箱，124、排风扇，13、座椅，14、预埋滑道，15、亭体框架。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种公交车候车亭，包括候车亭主体1，所述候车亭主体1由亭体框架15和组合式墙板11构成，且候车亭主体1的一侧由竖直安装的隔板10与墙板11构成一个封闭仓12，所述封闭仓12的侧壁设有折叠门122，所述封闭仓12的内腔底部安装有蹲便器121，且蹲便器121的进水口通过水管与安装在墙板11侧壁的水箱123底部连接，所述蹲便器121的排便口通过排放管道连接于城市地下排污管道，所述封闭仓12的侧壁上还安装有排风扇124，且排风扇124通过电导体与其下方设有的控制开关连接，通过由墙板11和竖直的隔板10围成一个封闭仓12，且封闭仓12内设有蹲便器121，可以为候车的乘客提供一个解决内急的场所，所述候车亭主体1的顶棚内腔通过滑轮与滑道配合安装有遮板8，且遮板8的前端安装有拉手7，通过在候车亭主体1的顶棚内滑动安装有遮板8，可以在雨天或炎热天气下为乘客进行遮阳遮雨,所述候车亭主体1的顶部还安装有照明装置4，所述墙板11的侧壁上分别设有公交站牌9和内嵌在墙板11内壁的广告灯箱6,所述候车亭主体1的另一侧设有空气净化装置2，通过在候车亭主体1的另一侧壁内安装有空气净化装置2，可以为候车的乘客提供一个清新的候车环境，且空气净化装置2包括壳体21，所述壳体21的顶部设有排风口24，且壳体21的底部设有进风口25，所述排风口24处设有抽风机23，所述壳体21的内腔中部设有空气净化仓22，且空气净化仓22由下至上依次设有过滤层221、紫外线消毒仓222、光触媒净化层223、光氢离子净化层224和活性炭净化层225，所述广告灯箱6、照明装置4和抽风机23均与外接电源电连接。

为了方便候车乘客等车而解决候车亭主体1的空间，所述候车亭主体1的底部安装有座椅13，且座椅13的侧壁设有的滑槽与设置在候车亭主体1内腔中的预埋滑道14滑动连接。

为了使候车亭主体1可以更好的对横风进行导流，所述候车亭主体1的左侧壁和右侧壁均安装有弧形导风板3。

为了便于乘客观察外界天气和使候车亭主体1观看起来更加美观，所述候车亭主体1的顶部设有景观窗5。

本实用新型的工作原理：该公交车候车亭，由亭体框架15和墙板11相互组合构成候车亭主体1，再通过将墙板11和隔板10分割出的封闭仓12内安装有蹲便器121、水箱123及排风扇124，可以构成一个简易的厕所，以便于候车乘客在内急时使用，同时候车亭主体1内还设有空气净化装置2，可以对雾霾天气及公交车排放出的尾气进行过滤，很好的候车乘客提供了一个良好的候车环境，同时在大雨天气或是炎热天气条件下，可以通过抽拉遮板8来进行遮光或遮雨，同时还在候车亭主体1内腔设有预埋式的座椅13，可以方便长时间等车的乘客用来休息。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
