一种临边洞口可调式防护栏的制作方法

本实用新型属于建筑工程施工的技术领域，尤其涉及一种临边洞口可调式防护栏。

背景技术：

建筑工程结构施工阶段，临边洞口防护栏是必不可少的。目前临边洞口防护栏不美观，使用存在局限性，不可连续性调节长度和角度，材料周转不方便，容易脱落不能起到很好的防护作用。

技术实现要素：

本实用新型所要解决的技术问题在于针对上述存在的问题，提供一种临边洞口可调式防护栏，可调节防护栏杆的长度和角度，防护效果好。

本实用新型解决上述技术问题所采用的技术方案是：一种临边洞口可调式防护栏，其特征在于，包括横向固定杆、横向滑动杆、竖向固定杆、竖向滑动杆、支撑杆、固定装置和锁紧装置，所述横向固定杆的一端通过所述固定装置固定于墙壁上，所述横向滑动杆与横向固定杆的另一端内外套设相连，所述竖向固定杆的底端通过固定装置固定于地面上，竖向固定杆的顶端外套于所述竖向滑动杆的底端并通过锁紧装置相连，竖向滑动杆的顶端与横向滑动杆通过锁紧装置相连，所述支撑杆的两端分别通过锁紧装置与竖向固定杆相连。

按上述方案，所述固定装置包括固定板和膨胀螺栓，所述固定板分别与所述横向固定杆的一端及所述竖向固定杆的底端焊接相连，固定板的两端分别通过所述膨胀螺栓与墙壁及地面相连。

按上述方案，所述锁紧装置为锁紧螺栓，所述竖向固定杆和所述竖向滑动杆上均匀间隔设有数个锁紧孔，竖向滑动杆的顶端对称设有两块连接板，所述支撑杆的两端均对称设有两块连接板，所述连接板中心设有锁紧孔，所述锁紧孔与所述锁紧螺栓相配置。

本实用新型的有益效果是：提供一种临边洞口可调式防护栏，通过防护栏内外套设的结构，可调节防护栏的水平长度、竖直高度和安装角度，并可通过锁紧装置和固定装置配合防护栏的调节操作及定位。

附图说明

图1为本实用新型一个实施例的结构示意图。

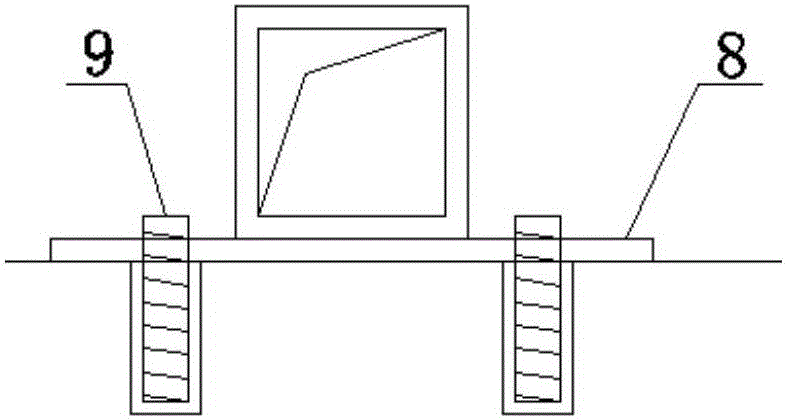

图2为本实用新型一个实施例的固定装置的安装示意图。

图3为本实用新型一个实施例的锁紧装置的安装示意图。

其中：1.横向固定杆，2.横向滑动杆，3.竖向固定杆，4.竖向滑动杆，5.支撑杆，6.固 定装置，7.锁紧装置，8.固定板，9.膨胀螺栓，10.锁紧螺栓，11.锁紧孔，12.墙壁，13.地面，14.连接板。

具体实施方式

为更好地理解本实用新型，下面结合附图和实施例对本实用新型作进一步的描述。

如图1所示，本实用新型提供一种临边洞口可调式防护栏，包括横向固定杆1、横向滑动杆2、竖向固定杆3、竖向滑动杆4、支撑杆5、固定装置6和锁紧装置7，横向固定杆的一端通过固定装置固定于墙壁12上，横向滑动杆与横向固定杆的另一端内外套设相连，竖向固定杆的底端通过固定装置固定于地面13上，竖向固定杆的顶端外套于竖向滑动杆的底端并通过锁紧装置相连，竖向滑动杆的顶端与横向滑动杆通过锁紧装置相连，支撑杆的两端分别通过锁紧装置与竖向固定杆相连。

如图2所示，固定装置包括固定板8和膨胀螺栓9，固定板分别与横向固定杆的一端及竖向固定杆的底端焊接相连，固定板的两端分别通过膨胀螺栓与墙壁及地面相连。

如图3所示，锁紧装置为锁紧螺栓10，竖向固定杆和竖向滑动杆上均匀间隔设有数个锁紧孔11，竖向滑动杆的顶端对称设有两块连接板14，支撑杆的两端均对称设有两块连接板，连接板中心设有锁紧孔，锁紧孔与锁紧螺栓相配置。

当需调整防护栏长度时，可拉动横向滑动杆至需要的水平长度，当需调整防护栏高度时，可松开锁紧螺栓，拉动竖向滑动杆至需要的高度后，再将锁紧螺栓插入相对应的锁紧孔内拧紧定位，当需调整防护栏角度时，可松开膨胀螺栓和锁紧螺栓，转动横向固定杆和支撑杆至需要的角度后，拧紧膨胀螺栓和锁紧螺栓固定，完成防护栏的调节。
