一种用于装修施工的泥瓦刀的制作方法

本实用新型涉及装修装饰领域，更具体地说是一种用于装修施工的泥瓦刀。

背景技术：

目前大部分建筑工人施工的传统泥瓦刀结构十分简单，主要是用来砌砖抹灰的作用，或进行砖的切削，当遇到锯拉、刻画等环节是却无法使用，其结构简单使用单一，很大程度上增加了施工人员的工作强度，降低了建筑工程的效率，因此，研究一种用于装修施工的泥瓦刀是非常有必要的。

技术实现要素：

本实用新型主要解决的技术问题是提供一种用于装修施工的泥瓦刀，带有可旋转折叠固定的锯齿刀片，可灵活切换瓦刀和锯齿刀，方便在施工过程中的使用，提高施工人员的工作效率，同时顶端设置有刻度线，便于尺寸的精准控制，具有很大的实用价值。

为解决上述技术问题，本实用新型涉及装修装饰领域，更具体地说是一种用于装修施工的泥瓦刀，包括刀体、手柄、刻度线、挂环、折叠连接孔、展开连接孔、配合槽、合页、锯齿刀片和连接紧固螺栓，带有可旋转折叠固定的锯齿刀片，可灵活切换瓦刀和锯齿刀，方便在施工过程中的使用，提高 施工人员的工作效率，同时顶端设置有刻度线，便于尺寸的精准控制，具有很大的实用价值。

手柄固定连接在刀体的右端，并且位于刀体的上端。刻度线设置在刀体的顶端。挂环位于刀体的顶端，并且位于刀体的左端。折叠连接孔设置在刀体上，并且位于合页的上方。展开连接孔与折叠连接孔相对于合页对称设置，并且展开连接孔位于配合槽上。配合槽位于刀体的下端。锯齿刀片通过合页活动连接在刀体上。连接紧固螺栓分别与折叠连接孔和展开连接孔相配合。

作为本技术方案的进一步优化，本实用新型一种用于装修施工的泥瓦刀所述的折叠连接孔和展开连接孔的内部均设置有螺纹孔。

作为本技术方案的进一步优化，本实用新型一种用于装修施工的泥瓦刀所述的锯齿刀片上设置有对应连接紧固螺栓的配合孔。

本实用新型一种用于装修施工的泥瓦刀的有益效果为：

本实用新型一种用于装修施工的泥瓦刀，带有可旋转折叠固定的锯齿刀片，可灵活切换瓦刀和锯齿刀，方便在施工过程中的使用，提高施工人员的工作效率，同时顶端设置有刻度线，便于尺寸的精准控制，具有很大的实用价值。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

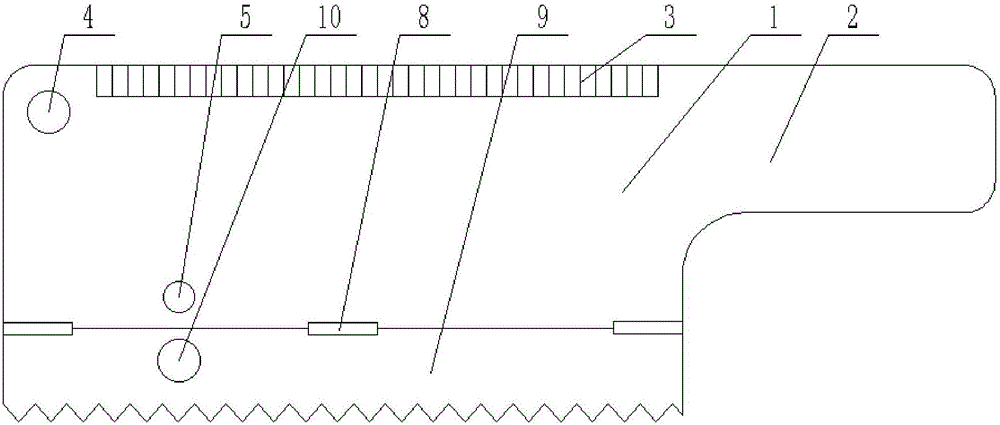

图1为本实用新型的结构示意图。

图2为本实用新型在展开状态下的结构示意图。

图中：刀体1；手柄2；刻度线3；挂环4；折叠连接孔5；展开连接孔6；配合槽7；合页8；锯齿刀片9；连接紧固螺栓10。

具体实施方式

具体实施方式一：

下面结合图1、2说明本实施方式，本实用新型涉及装修装饰领域，更具体地说是一种用于装修施工的泥瓦刀，包括刀体1、手柄2、刻度线3、挂环4、折叠连接孔5、展开连接孔6、配合槽7、合页8、锯齿刀片9和连接紧固螺栓10，带有可旋转折叠固定的锯齿刀片，可灵活切换瓦刀和锯齿刀，方便在施工过程中的使用，提高施工人员的工作效率，同时顶端设置有刻度线，便于尺寸的精准控制，具有很大的实用价值。

手柄2固定连接在刀体1的右端，并且位于刀体1的上端，手柄2方便施工人员手持工作。刻度线3设置在刀体1的顶端，在需要测量尺寸时，更方便了施工人员的操作。挂环4位于刀体1的顶端，并且位于刀体1的左端，当瓦刀放置不用时，可通过挂环4挂起。折叠连接孔5设置在刀体1上，并且位于合页8的上方，连接紧固螺栓10穿过锯齿刀片9的配合孔与折叠连接孔5相配合，用于折叠锯齿刀片9。展开连接孔6与折叠连接孔5相对于合页8对称设置，并且展开连接孔6位于配合槽7上，连接紧固螺栓10穿过锯齿刀片9的配合孔与展开连接孔6相配合，用于展开折叠锯齿刀片9。配合槽7位于刀体1的下端。锯齿刀片9通过合页8活动连接在刀体1上。连接紧固螺栓10分别与折叠连接孔5和展开连接孔6相配合。

具体实施方式二：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的折叠连接孔5和展开连接孔6的内部均设置有螺纹孔,便于连接紧固螺栓10的配合，用于固定锯齿刀片9的位置。

具体实施方式三：

下面结合图1、2说明本实施方式，本实施方式对实施方式一作进一步说明，所述的锯齿刀片9上设置有对应连接紧固螺栓10的配合孔。

当然上述说明并非对本实用新型的限制，本实用新型也不仅限于上述举例，本技术领域的普通技术人员在本实用新型的实质范围内所做出的变化、改型、添加或替换，也属于本实用新型的保护范围。
