一种重型木结构的木屋内外墙顶角连接座的制作方法

本实用新型涉及木屋建设配件领域，特别涉及一种重型木结构的木屋内外墙顶角连接座。

背景技术：

木结构建筑从结构形式上分，一般分为轻型木结构和重型木结构，主要结构构件均采用实木产品，轻型木结构即用规格材及木基结构板材或石膏板制作的木构架墙体、楼板和屋盖系统构成的单层或多层建筑结构，重型木结构即承重构件采用方木或圆木制作的单层或多层木结构。木屋不仅冬暖夏凉、抗潮保湿、透气性强，还蕴涵着醇厚的文化气息，淳朴典雅；梅雨季节能调节湿度，当湿度大时木屋能自动吸潮，干燥时又会从自身的细胞中释放水分，起到天然调节的作用；木材还有抗菌、杀菌、防虫的作用；因此木屋享有“会呼吸的房屋”的美誉，是集绿色环保、健康、居住舒适、安全、贴近自然、使用寿命长和设计风格独具个性等诸多优势于一身的健康型住宅；它的建造，可随意进行个性风格的设计造型，建设周期短，房屋的所有建筑产品都来自天然木材，环保无污染、结构强度高，具有良好的抗震性能，达到环保、安全、健康住宅的各种要求，非常适合人类居住。

木屋搭建建设过程中很多地方均需要进行连接，现在对于木结构多采用榫接，榫接普遍存在制作麻烦、连接牢固性差和安装拆卸困难等缺点；随着铸造和五金行业的兴起，随之也出现了五金连接件，但是目前的木屋五金连接件多为单型号，内墙和外墙的夹缝需要分别进行固定连接，这样不仅费时费力，而且连接稳定牢固性差。鉴于此，本实用新型提供了一种重型木结构的木屋内外墙顶角连接座。

技术实现要素：

为了解决上述问题，本实用新型提供了一种重型木结构的木屋内外墙顶角连接座。

为了实现上述目的，本实用新型采用以下技术方案来实现：一种重型木结构的木屋内外墙顶角连接座，包括内墙固定基板、外墙固定基板和连接板；所述的内墙固定基板和外墙固定基板之间采用连接板进行连接，内墙固定基板由两块垂直布置的内墙平板组成，且两块内墙平板之间的连接角度为90度，两块内墙平板沿其垂直中心轴线上均匀布置有单排内墙安装 孔；所述的外墙固定基板也由两块垂直布置的外墙平板组成，且两块外墙平板之间的连接角度也为90度，两块外墙平板沿其水平中心轴线对称布置有双排外墙安装孔。

作为本实用新型的进一步改进，所述的内墙固定基板和外墙固定基板的水平横截断面均呈“V”型结构，且内墙固定基板和外墙固定基板的布置位置为相互平行。

作为本实用新型的进一步改进，所述的连接板呈“L”型结构，且连接板沿其“L”型的中心轴线上均匀开设有连接安装孔。

作为本实用新型的进一步改进，所述的内墙固定基板、外墙固定基板和连接板的材质均采用铝合金或者镀锌钢板材料。

本实用新型的有益效果在于：一种重型木结构的木屋内外墙顶角连接座具有结构简单紧凑、操作简单和制作成本低等特点，相比现有技术，其可以一次性将两个墙体之间进行连接，省时省力，且连接牢固性好，拆卸安装方便。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

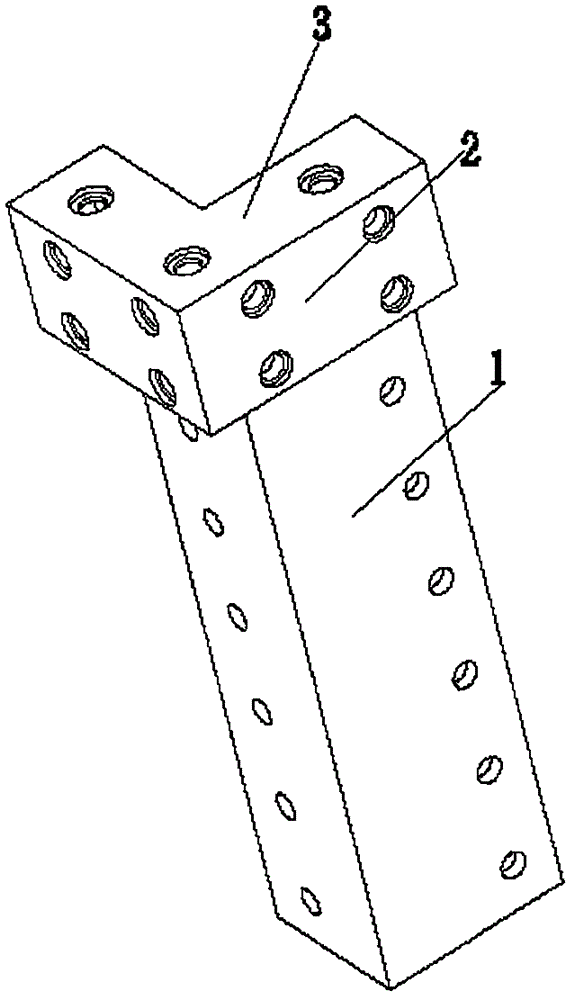

图1是本实用新型的立体结构示意图(从前往后看)；

图2是本实用新型的立体结构示意图(从后往前看)；

图3是本实用新型使用状态的立体结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互结合。

如图1、图2和图3所示，一种重型木结构的木屋内外墙顶角连接座，包括内墙固定基板1、外墙固定基板2和连接板3；所述的内墙固定基板1和外墙固定基板2之间采用连接板3进行连接，内墙固定基板1由两块垂直布置的内墙平板组成，且两块内墙平板之间的连接角度为90度，两块内墙平板沿其垂直中心轴线上均匀布置有单排内墙安装孔；所述的外墙固定基板2也由两块垂直布置的外墙平板组成，且两块外墙平板之间的连接角度也为90度，两块外墙平板沿其水平中心轴线对称布置有双排外墙安装孔。

如图1、图2和图3所示，所述的内墙固定基板1和外墙固定基板2的水平横截断面均呈“V”型结构，且内墙固定基板1和外墙固定基板2的布置位置为相互平行。

如图1、图2和图3所示，所述的连接板3呈“L”型结构，且连接板3沿其“L”型的中心轴线上均匀开设有连接安装孔。

如图1、图2和图3所示，所述的内墙固定基板1、外墙固定基板2和连接板3的材质均采用铝合金或者镀锌钢板材料。

使用时，在木屋建设搭建中，当两个墙体4需要进行连接时，首先将需要进行连接的两个墙体4垂直贴合放置，然后将本实用新型从上外下垂直套放，并进行压实压紧，然后对内墙固定基板1上的内墙固定孔、外墙固定基板2上的外墙固定孔和连接板3上的连接安装孔安装螺钉进行固定，即完成了两个墙体4的连接工作，一次性将两个墙体4之间进行连接，省时省力，且连接牢固性好，拆卸安装方便。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
