一种混凝土振动台上的防滑移装置的制作方法

本实用新型涉及混凝土振动台上的装置，尤其涉及一种用于混凝土振动台上的防滑移装置。

背景技术：

在实验室制备混凝土试块时，需要用振动台对试模内的混凝土进行震实，然而在实际操作中，混凝土试模在振动台上振动时，会因振动而产生滑移现象，在混凝土试块较多的情况下，更不容易控制每个混凝土试块的位置。一方面，这就造成了人力、物力的损失，另一方面，无法控制每个混凝土试块的位置，就会使每个混凝土试块受到的振动程度有所差异，进而会造成试验数据的误差。

技术实现要素：

本实用新型专利所要解决的技术问题是提供一种用于混凝土振动台上的防滑移装置，能够较好的解决混凝土试块的滑移现象，在一定程度上提高了试验的效率和准确率。

本实用新型解决的技术问题所采用的技术方案是：由长方体框架、滑槽、移动隔板和旋钮四部分组成，长方体框架是由五块钢板拼接而成的，其中长边上的两块钢板的中间位置分别设有一个滑槽，移动隔板通过两侧的旋钮在滑槽内滑动，所述的旋钮到达特定的位置后，通过扭紧以固定移动隔板的位置。通过调整所述的移动隔板在滑槽内的位置，以固定不同尺寸的试模。

本实用新型具有结构简单，操作方便，安全实用等特点。

附图说明

图1为本实用新型专利的结构示意图。

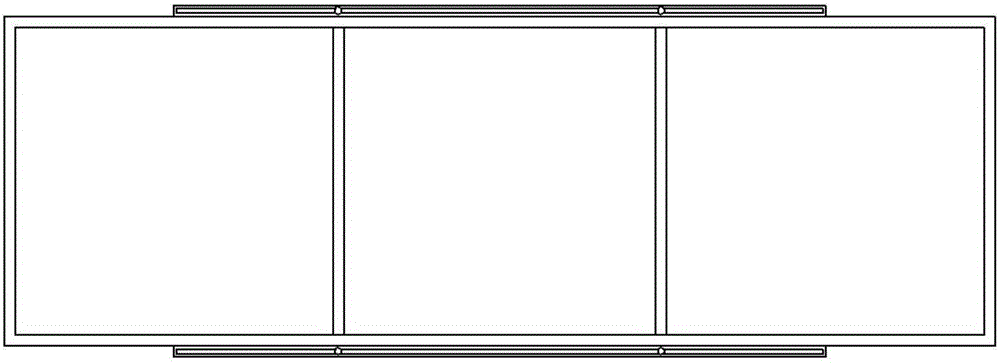

图2为本实用新型专利的俯视图。

图3为本实用新型专利的侧视图。

图中标号说明：1-移动隔板，2-滑槽，3-旋钮，4-长方体框架。

具体实施方式

以下将结合附图和具体实施例对本实用新型专利做进一步的详细说明。

实施例1：

在对立方体试模进行震动时，移动隔板(1)在滑槽(2)内滑动，可同时将三个正方形模具放入装置内，用旋钮(3)将移动隔板(1)固定。由于振动台启动时，对钢板具有磁力吸引，故可以利用装置和振动台之间的吸引力来束缚混凝土模具的左右移动。

实施例2：

在对长方体试模进行震动时，将移动隔板(1)沿滑槽(2)滑动到最外端，然后将长方形模具放进装置，拧紧旋钮(3)，即可进行震动。
