一种建筑用均匀刷漆装置的制作方法

本实用新型涉及建筑领域，具体涉及一种建筑用均匀刷漆装置。

背景技术：

随着现代生活质量的提高，人们相应地对于其生活环境的要求也越来越高，我国的住宅建设历史悠久，近年家居装饰也发展成为热门行业，而家居装饰中最常用到的是油漆，油漆使用时，又需要用到油漆刷才能将其涂覆到目标物件上。

墙体刷漆，常用到的是辊轮式漆刷，使用时将漆刷浸入油漆内，待油漆覆盖在辊轮表面后，将辊轮取出，通过握杆将辊轮贴紧墙面推动刷漆。但是，在实际使用过程中，由于漆刷的角度摆放及油漆的重力影响，导致油漆在漆刷上轴向覆盖的漆膜厚度不一致，直接导致了刷在墙面上的漆层厚度不一致，常常需要反复涂抹才能消除这种厚度差，工人的劳动强度大，易产生疲劳，刷漆的效率较低。

针对传统的刷漆方式的缺陷，本研究人员在刷漆的均匀性和刷漆效率入手，设计了一种建筑用均匀刷漆装置。通过大量的实践应用效果检验，发现本实用新型设计的建筑用均匀刷漆装置可以很好的解决传统刷漆所存在的易因为墙体不平整而造成刷漆不均匀的问题，能够大大地提高刷漆的质量，同时能够保证所刷漆层的厚度，实现均匀刷漆，保证刷漆的平整性，提高工人的刷漆效率。

技术实现要素：

本实用新型的目的是针对上述现有技术的缺陷，提供了一种建筑用均匀刷漆装置，结构简单，操作方便，能够实现均匀刷漆，保证了刷漆墙面的平整性，提高了刷漆的质量和效率。

本实用新型的目的可以通过以下技术方案实现：

一种建筑用均匀刷漆装置，包括第一安装座、刷漆机构、第一活塞轴、第二安装座、第一电机、第二电机、第一活塞、第二活塞、第三电机、第四电机、第三活塞、第三活塞杆、第一吸盘、第四活塞、第四活塞杆、第一转轴、第二转轴、第五活塞杆、第二吸盘、第五活塞、第六活塞杆和第六活塞；

其中：所述第一安装座和第二安装座之间通过第一活塞轴连接，所述第一活塞轴在第一安装座上通过第一活塞连接，所述第一活塞轴在第二安装座上通过第二活塞连接，所述第一安装座上安装有第一电机和第二电机，所述第二安装座上安装有第三电机和第四电机，所述第一安装座上远离第一电机的一侧安装有第三活塞，所述第三活塞远离第一安装座安装有第三活塞杆，所述第三活塞杆远离第三活塞的一端安装有第一吸盘，所述第二安装座上远离第四电机的一侧安装有第六活塞，所述第六活塞远离第二安装座的一端安装有第六活塞杆，所述第六活塞杆远离第六活塞的一端安装有第二吸盘，所述第一安装座上远离第二电机的一侧安装有第四活塞，所述第四活塞远离第一安装座的一端安装有第四活塞杆，所述第四活塞杆远离第四活塞的一端安装有第一转轴，所述第二安装座远离第三电机的一端安装有第五活塞，所述第五活塞远离第二安装座的一端安装有第五活塞杆，所述第五活塞杆远离第五活塞的一端安装有第二转轴，所述第一转轴和第二转轴之间安装有刷漆机构；

所述刷漆机构包括第三安装座、第七活塞、刷毛、第二活塞轴、第八活塞和第四安装座，所述第三安装座和第四安装座之间通过第二活塞轴连接，所述第二活塞轴在第三安装座上通过第七活塞连接，所述第二活塞轴在第四安装座上通过第八活塞连接。

优选地，所述第一电机和第三活塞连接。

优选地，所述第二电机与第四活塞连接。

优选地，所述第三电机与第五活塞连接。

优选地，所述第四电机与第六活塞连接。

优选地，所述刷毛为可拉伸刷毛。

本实用新型结构简单，操作方便，能够实现均匀刷漆，保证了刷漆前面的平整性，提高了刷漆的质量和效率。

附图说明

图1是本实用新型提出的一种建筑用均匀刷漆装置的结构示意图；

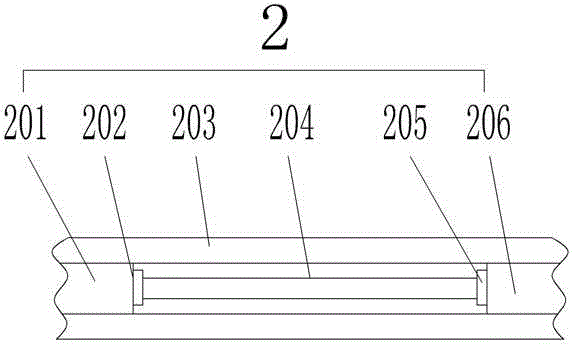

图2是本实用新型提出的一种建筑用均匀刷漆装置中刷漆机构的局部放大示意图；

图中，1、第一安装座；2、刷漆机构；3、第一活塞轴；4、第二安装座；5、第一电机；6、第二电机；7、第一活塞；8、第二活塞；9、第三电机；10、第四电机；11、第三活塞；12、第三活塞杆；13、第一吸盘；14、第四活塞；15、第四活塞杆；16、第一转轴；17、第二转轴；18、第五活塞杆；19、第二吸盘；20、第五活塞；21、第六活塞杆；22、第六活塞；201、第三安装座；202、第七活塞；203、刷毛；204、第二活塞轴；205、第八活塞；206、第四安装座。

具体实施方式

下面结合附图对本实用新型的具体实施方式作进一步详细说明：

如图1和图2所示，图1是本实用新型提出的一种建筑用均匀刷漆装置的结构示意图；图2是本实用新型提出的一种建筑用均匀刷漆装置中刷漆机构的局部放大示意图。

参照图1和图2，本实用新型提出一种建筑用均匀刷漆装置，包括第一安装座1、刷漆机构2、第一活塞轴3、第二安装座4、第一电机5、第二电机6、第一活塞7、第二活塞8、第三电机9、第四电机10、第三活塞11、第三活塞杆12、第一吸盘13、第四活塞14、第四活塞杆15、第一转轴16、第二转轴17、第五活塞杆18、第二吸盘19、第五活塞20、第六活塞杆21和第六活塞22；

其中：所述第一安装座1和第二安装座4之间通过第一活塞轴3连接，所述第一活塞轴3在第一安装座1上通过第一活塞7连接，所述第一活塞轴3在第二安装座4上通过第二活塞8连接，所述第一安装座1上安装有第一电机5和第二电机6，所述第二安装座4上安装有第三电机9和第四电机10，所述第一安装座1上远离第一电机5的一侧安装有第三活塞11，所述第三活塞11远离第一安装座1安装有第三活塞杆12，所述第三活塞杆12远离第三活塞11的一端安装有第一吸盘13，所述第二安装座4上远离第四电机10的一侧安装有第六活塞22，所述第六活塞22远离第二安装座4的一端安装有第六活塞杆21，所述第六活塞杆21远离第六活塞22的一端安装有第二吸盘19，所述第一安装座1上远离第二电机6的一侧安装有第四活塞14，所述第四活塞14远离第一安装座1的一端安装有第四活塞杆15，所述第四活塞杆15远离第四活塞14的一端安装有第一转轴16，所述第二安装座4远离第三电机9的一端安装有第五活塞20，所述第五活塞20远离第二安装座4的一端安装有第五活塞杆18，所述第五活塞杆18远离第五活塞20的一端安装有第二转轴17，所述第一转轴16和第二转轴17之间安装有刷漆机构2。

所述刷漆机构2包括第三安装座201、第七活塞202、刷毛203、第二活塞轴204、第八活塞205和第四安装座206，所述第三安装座201和第四安装座206之间通过第二活塞轴204连接，所述第二活塞轴204在第三安装座201上通过第七活塞202连接，所述第二活塞轴204在第四安装座206上通过第八活塞205连接。

在具体设计过程中，所述第一电机5和第三活塞11连接。

在具体设计过程中，所述第二电机6与第四活塞14连接。

在具体设计过程中，所述第三电机9与第五活塞20连接。

在具体设计过程中，所述第四电机10与第六活塞22连接。

在具体设计过程中，所述刷毛203为可拉伸刷毛。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
