一种新型外墙复合板的制作方法

本实用新型涉及建筑外墙材料领域，具体为一种新型外墙复合板。

背景技术：

目前，现有建筑的非承重外墙体还多处于砖墙砌块后外抹水泥和石膏层批荡的施工方式，其施工周期长、保温性能差，防潮防水效果不佳。尤其是在需要进行外墙外保温时，其施工难度较大且施工成本高。

随着建筑材料的不断革新，现已开发出多种轻质砖、砼砌块的外墙体，其可采用工厂化生产并进行现场安装。该类砖混砌块多采用轻质砖及加气混凝土砌块结构，其存在的最大缺陷是无法满足外墙体保温隔热节能要求(须另作外保温结构处理)；同时在该类砖墙砌块其施工难度大且效率低、其结构稳定性和抗震性能较差，综合成本造价高。

当然现有的一些板材也具有隔热性能，但是在高强度的光照下，板材的主体也会达到较高的温度，隔热性能一般，为此，我们提出一种新型外墙复合板。

技术实现要素：

本实用新型的目的在于提供一种新型外墙复合板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新型外墙复合板，包括板材主体所述板材主体由反光结构、保温层、隔音层和底层组成，所述反光结构为具有反光性能的锯齿型板面结构，所述保温层、隔音层和底层设有对应的嵌入块和嵌入槽，保温层、隔音层和底层两两相互之间通过板面粘接以及嵌入块与对应的嵌入槽粘接固定连接。

进一步地，所述锯齿型板面结构由多个锯齿块组成，所述锯齿块的倾斜面涂有反光材料。

进一步地，所述保温层采用添加聚氨酯的岩棉发泡板。

进一步地，所述隔音层采用隔音粘接剂与隔音棉粘接而成的隔音板层。

进一步地，所述底层为较高强度且具有良好的粘接性的发泡混凝土板层。

与现有技术相比，本实用新型的有益效果是：

本实用新型的一种新型外墙复合板设有锯齿型的板面结构，该结构为倾斜的斜面，斜面的倾斜度为45°左右，该斜面涂有反光材料，该反光材料可以有效反射高强度的光照，在炎热的夏天也不会使得墙体发烫，由于高温影响板材以及板材内部保温层的使用寿命，因而可以有效保护板材的性能，使得板材经久耐用，同时，该新型复合板具有保温和隔音的功能。

附图说明

图1为本实用新型结构示意图。

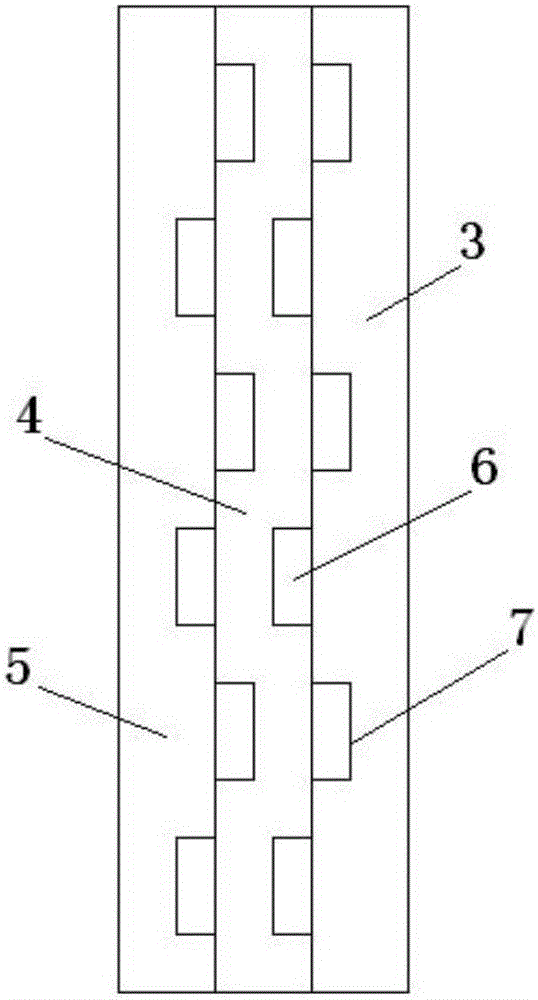

图2为本实用新型安装结构示意图。

其中，1、板材主体，2、反光结构，3、保温层，4、隔音层，5、底层，6、嵌入块，7、嵌入槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种新型外墙复合板，包括板材主体1，所述板材主体1由反光结构2、保温层3、隔音层4和底层组成5，保温层3采用添加聚氨酯的岩棉发泡板，隔音层4采用隔音粘接剂与隔音棉粘接而成的隔音板层，底层5为较高强度且具有良好的粘接性的发泡混凝土板层；所述反光结构2为具有反光性能的锯齿型板面结构，所述保温层3、隔音层4和底层5设有对应的嵌入块6和嵌入槽7，保温层3、隔音层4和底层5两两相互之间通过板面粘接以及嵌入块6与对应的嵌入槽7粘接固定连接；所述锯齿型板面结构由多个锯齿块组成，所述锯齿块的倾斜面涂有反光材料。

综上所述，本实用新型的一种新型外墙复合板设有锯齿型的板面结构，该结构为倾斜的斜面，斜面的倾斜度为45°左右，该斜面涂有反光材料，该反光材料可以有效反射高强度的光照，在炎热的夏天也不会使得墙体发烫，由于高温影响板材以及板材内部保温层3的使用寿命，因而可以有效保护板材的性能，使得板材经久耐用，同时，该新型复合板具有保温和隔音的功能。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
