复层墙组的制作方法

本实用新型涉及一种复层墙组，特别涉及一种提供额外中空空间并提高环保、节能、隔热效果的复层墙组。

背景技术：

现有建筑物的墙组包含一外墙，该外墙的内侧面设置一内墙，该内墙邻接该外墙，以及该内墙具有复数间隔排列的支撑杆，所述支撑杆皆设置复数间隔排列的穿孔，该内墙于所述支撑杆外设置一内墙体，于该内墙体与外墙之间形成一空间，该空间与穿孔的配合，可提供水电管路的配置。

由于传统墙面建筑工序是于配置管线后，才能进行灌浆作业，最后进行粉刷、油漆的修饰作业，所以施工期间长，且粉刷容易产生空气污染，且中国台湾处于地震带上，所以建筑物需要具有一定的抗震功能，以期地震时可以保护人身安全，进一步可以保护财产并维持建筑物功能，然而，上述建筑物的墙组中，内墙紧邻外墙，且内墙的结构强度弱于外墙的结构强度，所以当建筑物的内墙在地震中产生损坏时，容易造成内墙中配置的管路断裂，此外，由于环保意识抬头，节能减碳渐渐落实于生活中，而中国台湾又处于亚热带，气候炎热，现有墙体隔热功能差，导致建筑物的室内环境温度高，使得人们需要开启降温电器以降低室内环境温度，无法达到环保、节能的要求。

技术实现要素：

本实用新型的主要目的在于提供一种复层墙组，藉此改善目前建筑物的墙组中配置的管路于地震时容易断裂，以及无法有效隔热的问题。

为达成前述目的，本实用新型复层墙组设于建筑物的墙壁或天花板，并位于建筑物的室内，该复层墙组于建筑物的墙壁或天花板的内侧面依序设置至少一辅助墙及一内墙，每一辅助墙内形成一可隔热、隔音并提供配线的中空空间，该内墙设于最邻近室内的辅助墙的内侧面，且该内墙内形成一配置空间。

上述中，该复层墙组的辅助墙提供中空空间，以及该内墙提供配置空间，可依据安全性考虑与施工需求，将适当的管路配置于中空空间中，且该辅助墙位于该建筑物的墙壁与该内墙之间，或者位于该建筑物的天花板与该内墙之间，该辅助墙于地震时可提供缓冲且不易损坏，可达到保护中空空间内的管路的目的，并可提高结构隔震强度的目的，以及所述辅助墙的中空空间可降低经由外墙传导至内墙的热能，可达到隔热的目的，让建筑物内的室内环境温度不会过高，用户可减少使用降温电器，进而达到环保、节能的目的，另外，所述辅助墙的中空空间可以提供隔音效果，以及可免除室内水泥粉饰层，节省施工时间，降低空气污染，且又能回收利用，符合健康建筑的标准。

附图说明

图1为本实用新型复层墙组的一优选实施例设置于建筑物的墙壁、天花板的局部剖面示意图。

图2为本实用新型复层墙组的一优选实施例设于建筑物的墙壁的前视平面示意图。

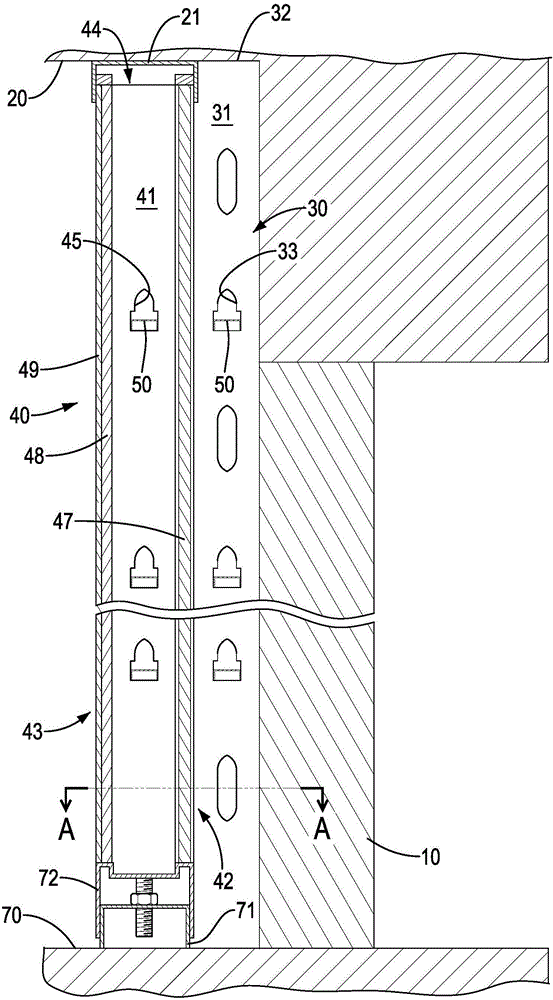

图3为图2的A-A割面线的剖面示意图。

图4为本实用新型复层墙组的另一优选实施例设于建筑物的墙壁的局部剖面示意图。

具体实施方式

以下配合附图及本实用新型的优选实施例，进一步阐述本实用新型为达成预定实用新型目的所采取的技术手段。

请参阅图1，本实用新型复层墙组可设置于建筑物的墙壁10或天花板20，并位于建筑物的室内，再参阅图2、图3，为本实用新型复层墙组的一优选实施例，该复层墙组于建筑物的墙壁10或天花板20的内侧面依序设置至少一辅助墙30及一内墙40，每一辅助墙30内形成一可隔热、隔音并提供配线的中空空间31，该内墙40设在最邻近室内的辅助墙30的内侧面，且该内墙40内形成一配置空间41。

如图2、图3、图4所示，每一辅助墙30包含复数间隔排列的第一支撑柱32，所述第一支撑柱32的外侧面抵靠该建筑物的墙壁10或天花板20的内侧面， 以及所述第一支撑柱32上设置间隔排列的复数连通该中空空间31的第一通孔33，该内墙40包含间隔设置的一第一墙体42及一第二墙体43，并于该第一墙体42与第二墙体43之间形成复数间隔排列的第二支撑柱44，所述第二支撑柱44上设置上下间隔排列的复数连通该配置空间41的第二通孔45，所述中空空间31位于该第一墙体42的外侧面，所述配置空间41位于该第一墙体42的内侧面与该第二墙体43的外侧面之间。

上述中，所述第一墙体42包含间隔排列的复数连接柱46，所述连接柱46的两侧分别连接对应的第一支撑柱32与对应的第二支撑柱44，相连接的连接柱46、第一支撑柱32与第二支撑柱44为一体成形的构件，其中，所述连接柱46皆形成二相对的卡槽461，该第一墙体42于所述连接柱46两侧分别设置一第一板材单元47，且该第一板材单元47可伸入对应的卡槽461中，另外，该第二墙体43包含一第二板材单元48及一第三板材单元49，该第二板材单元48设置并邻接所述第二支撑柱44，该第三板材单元49设于该第二板材单元48中相对所述第二支撑柱44的一侧面，此外，该复层墙组包含复数补强横架50，所述补强横架50分别通过所述第二支撑柱44的第二通孔45，并跨设于配合的第二支撑柱44，此外，所述补墙横架也可分别通过所述第一支撑柱32的第一通孔33，并跨设于配合的第一支撑柱32，如图4所示，该复层墙组于该内墙40的配置空间41内设置防火棉60。

如图2所示，该复层墙组设置于建筑物的墙壁10时，该复层墙组包含一辅助墙30及一内墙40，其中，建筑物楼层的天花板20设置天花轨道21，建筑物楼层的地板面70设置面向天花轨道21的地板轨道71，以及地板轨道71上设置水平调整座72，该内墙40配置于该天花轨道21与水平调整座72之间。

上述中，所述辅助墙30的中空空间31、该内墙40的配置空间41可提供水电等管路配置，可依据安全性考虑、施工需求而于中空空间31、配置空间41分别配置适当的管路，其中，纵向走线的管路可配置于该辅助墙30的中空空间31，横向走线的管路可配置于内墙40的配置空间41。

另参阅图1所示，该复层墙组可设置于建筑物的天花板20，且该复层墙组包含一辅助墙30及一内墙40，该辅助墙30的第一支撑住的外侧面抵接该建筑物的天花板20的内侧面，该内墙40面向地板面70。

另外，室外的热能传导至该墙壁10或天花板20，热能进一步欲透过辅助墙 30、内墙40而传导至室内时，由于辅助墙30提供的中空空间31，可有效减缓热能传导至内墙40，此外，该第一板材单元47可为防火蛭石板，该第二板材单元48可以为防火石膏板或防水板，第三板材单元49可以为镀锌烤漆钢板。

上述中，该复层墙组用于墙面的建筑工序中，可以省略以往粉刷、油漆的修饰作业，进一步可缩短作业时间，且不会产生空气污染，此外，若要对既有的墙面进行加工作业，可采用该复层墙组，不会破坏既有的墙面，也不会破坏既有墙面的结构强度，故安全性佳，以及该复层墙组可提供作业人员重新配置管线，不会受限于既有墙面内所配置的旧有管线，故具有更好的便利性与实用性。

综上所述，该复层墙组的辅助墙30位于该建筑物的墙壁10与内墙40之间，或天花板20与内墙40之间，于地震时可提供缓冲，降低损坏的发生，达到提高结构隔震墙度的目的，且辅助墙30可保护中空空间31内的管路，让中空空间31内的管路不容易在地震时断裂，且该复层墙组通过辅助墙30的中空空间31，可达到隔热的目的，让室内环境温度不会过高，进而减少降温电器的使用，并达到环保、节能的目的。

此外，所述辅助墙30提供的中空空间31不仅可提供隔音效果，另外，所述辅助墙30的设置，也可省略室内水泥粉饰层的设置，节省施工时间，进一步降低空气污染，且可回收利用，进而达到健康建筑的标准。
