本实用新型属于室内装饰技术领域,具体为一种稳定快装式生态木装饰面板。
背景技术:
生态木是木塑材料的一种,通常把PVC发泡工艺做法的木塑产品称为生态木。生态木主要原材料是由木粉和PVC加其他增强型助剂合成的一种新型绿色环保材料,广泛应用于家装,工装等各个场合,涉及:室内外墙板,室内天花吊顶,户外地板,室内吸音板,隔断,广告牌等各个场所,应用广泛。具有绿色环保,防水阻燃,安装快捷,质优价廉,木质纹理等特性。
生态木作为一种基础材料,它在建筑、建材、装饰材料行业、家具行业及其它工业 产品领域应用十分广泛,能加工成吸音板、木质天花吊顶、门框、窗框、地板、踢脚线、门边、 护墙板、腰线、各种装饰线条,窗帘、百叶编织、百叶窗、篱笆、相框、楼梯板、楼梯扶手、各种规格板材,以及家庭日常生活用品等数百个品质。装饰板的使用是一个重要的应用方向,但现有的装饰板采用实木制作,重量较重,施工不方便;固定方式不稳定,容易出现松动;而且现有的装饰板保温性能较差,难以同时达到既美观又保温的状态。
技术实现要素:
本实用新型的目的是针对以上问题,提供一种稳定快装式生态木装饰面板,结构简单,外形优美,质量轻,可实现生态面板的快速拼装,连接稳定,不易松动,同时具有良好的保温效果。
为实现以上目的,本实用新型采用的技术方案是:它包括表面设有图纹的多个相互拼接用于墙体装饰的外板(1)和多个相互拼接安装在墙体表面的内板(2);所述外板(1)包括外板主体(101)和设置在外板主体(101)底部的连接头(104);所述连接头(104)包括连接头主体(1041),所述连接头主体(1041)为条形状凸台结构,其左右两侧设置有外齿条(1042);所述内板(2)包括内板主体(201)和设置在内板主体(201)顶部的连接座(203);所述连接座(203)包括连接座主体(2031),所述连接座主体(2031)为条形状,其内部设置有卡槽(2032);所述卡槽(2032)左右两侧设置有内齿条(2033);所述连接头(104)与连接座(203)之间通过外齿条(1042)和内齿条(2033)相啮合;所述内板主体(201)的底部设置有用以补充墙面凹凸不平的垫块(202)。
进一步的,所连接头主体(1041)的横切面为等腰梯形。
进一步的,所述外板(1)的上表面可以为任意形状。
进一步的,所述外板(1)和内板(2)内设置有保温材料(3)。
进一步的,所述内板(2)顶部设置有导轨(206);所述连接座(203)设置在导轨(206)上可来移动。
进一步的,所述外板主体(101)的左右两侧分别设置有外板卯眼(102)和外板榫头(103);所述相邻外板(1)之间通过外板榫头(103)与外板卯眼(102)匹配连接。
进一步的,所述内板主体(201)的左右两侧分别设置有内板卯眼(204)和内板榫头(205);所述相邻内板(2)之间通过内板榫头(205 )与内板卯眼(204 )匹配连接。
本实用新型的有益效果:
1、结构简单,外形优美,外板的上表面可以为任意形状,其上端设置有图纹,提高了装饰的观赏性和艺术性。
2、内板底部设置有垫块,可以补充墙体表面凹凸不平的缺陷,内板与内板之间通过内卯眼和内榫头连接,采用螺钉或其它方式将其固定在墙体上,整体性强,不易松动。
3、外板上设置有连接头与内板上的连接座通过齿条进行啮合,使外板的安装更加牢固,不易松动;连接头主体为等腰梯形,进一步方便了外板的安装;外板与外板之间通过外卯眼和外榫头连接,这种横向及纵向交错的连接方式,使其连接更加稳固,不易松动。
4、内板顶部设置有导轨,连接座设置在导轨上可以移动,使外板上的连接头和内板上的连接座对接更加准确,实现连接头和连接座的完美啮合。
5、内板和外板的内部均设置有保温层,具有双层保温效果,保温效果更好。
6、传统框架柱包套的工艺是采用水泥砂浆进行粉刷,或贴墙砖,或贴大理石;其缺点在于工艺复杂、成本高,又容易脱落,造成严重的安全隐患;本实用新型采用双面板固定形式,现将内板用螺钉或其它方式固定在框架柱上,然后将外板紧扣在内板上,其优点在于安装方便、成本低,安装后的平整性高,美观不易脱落,具有很高的安全性。
附图说明
图1为本实用新型的主剖结构示意图。

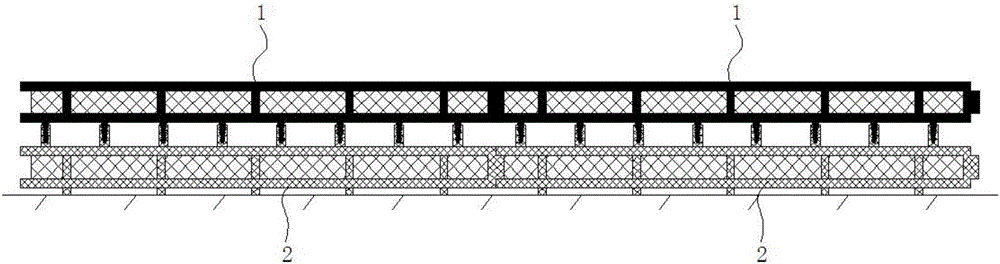

图2为本实用新型拼接后的主剖结构示意图。
图3为本实用新型中不含保温层时的立体结构示意图。
图4为本实用新型中外板的主剖结构示意图。
图5为本实用新型中内板的主剖结构示意图。
图6为本实用新型一种优先内板的结构示意图。
图7为图1中的局部放大视图A。
图8为本实用新型内板中连接座的主剖结构示意图。
图9为本实用新型中连接头的结构示意图。
图中所述文字标注表示为:1、外板;2、内板;3、保温材料;101、外板主体;102、外板卯眼;103、外板榫头;104、连接头;201、内板主体;202、垫块;203、连接座;204、内板卯眼;205、内板榫头;206、导轨;1041、连接头主体;1042、外齿条;2031、连接座主体;2032、卡槽;2033、内齿条。
具体实施方式
为了使本领域技术人员更好地理解本实用新型的技术方案,下面结合附图对本实用新型进行详细描述,本部分的描述仅是示范性和解释性,不应对本实用新型的保护范围有任何的限制作用。
如图1-图9所示,本实用新型的具体结构为:它包括表面设有图纹的多个相互拼接用于墙体装饰的外板1和多个相互拼接安装在墙体表面的内板2;所述外板1包括外板主体101和设置在外板主体101底部的连接头104;所述连接头104包括连接头主体1041,所述连接头主体1041为条形状凸台结构,其左右两侧设置有外齿条1042;所述内板2包括内板主体201和设置在内板主体201顶部的连接座203;所述连接座203包括连接座主体2031,所述连接座主体2031为条形状,其内部设置有卡槽2032;所述卡槽2032左右两侧设置有内齿条2033;所述连接头104与连接座203之间通过外齿条1042和内齿条2033相啮合;所述内板主体201的底部设置有用以补充墙面凹凸不平的垫块202。
优选的,所连接头主体1041的横切面为等腰梯形。
优选的,所述外板1的上表面可以为任意形状。
优选的,所述外板1和内板2内设置有保温材料3。
优选的,所述内板2顶部设置有导轨206;所述连接座203设置在导轨206上可来移动。
优选的,所述外板主体101的左右两侧分别设置有外板卯眼102和外板榫头103;所述相邻外板1之间通过外板榫头103与外板卯眼102匹配连接。
优选的,所述内板主体201的左右两侧分别设置有内板卯眼204和内板榫头205;所述相邻内板2之间通过内板榫头205 与内板卯眼204 匹配连接。
具体的,如图1-图9所示,本实用新型与现有技术相比具有以下优点:
1、结构简单,外形优美,外板的上表面可以为任意形状,其上端设置有图纹,提高了装饰的观赏性和艺术性。
2、内板底部设置有垫块,可以补充墙体表面凹凸不平的缺陷,内板与内板之间通过内卯眼和内榫头连接,采用螺钉或其它方式将其固定在墙体上,整体性强,不易松动。
3、外板上设置有连接头与内板上的连接座通过齿条进行啮合,使外板的安装更加牢固,不易松动;连接头主体为等腰梯形,进一步方便了外板的安装;外板与外板之间通过外卯眼和外榫头连接,这种横向及纵向交错的连接方式,使其连接更加稳固,不易松动。
4、内板顶部设置有导轨,连接座设置在导轨上可以移动,使外板上的连接头和内板上的连接座对接更加准确,实现连接头和连接座的完美啮合。
5、内板和外板的内部均设置有保温层,具有双层保温效果,保温效果更好。
6、传统框架柱包套的工艺是采用水泥砂浆进行粉刷,或贴墙砖,或贴大理石;其缺点在于工艺复杂、成本高,又容易脱落,造成严重的安全隐患;本实用新型采用双面板固定形式,现将内板用螺钉或其它方式固定在框架柱上,然后将外板紧扣在内板上,其优点在于安装方便、成本低,安装后的平整性高,美观不易脱落,具有很高的安全性。
综上所述,本实用新型提供的一种稳定快装式生态木装饰面板,结构简单,外形优美,质量轻,可实现生态面板的快速拼装,连接稳定,不易松动,同时具有良好的保温效果。
需要说明的是,在本文中,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括哪些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述,以上实例的说明只是用于帮助理解本实用新型的方法及其核心思想。以上所述仅是本实用新型的优选实施方式,应当指出,由于文字表达的有限性,而客观上存在无限的具体结构,对于本技术领域的普通技术人员来说,在不脱离本实用新型原理的前提下,还可以做出若干改进、润饰或变化,也可以将上述技术特征以适当的方式进行组合;这些改进润饰、变化或组合,或未经改进将实用新型的构思和技术方案直接应用于其它场合的,均应视为本实用新型的保护范围。
